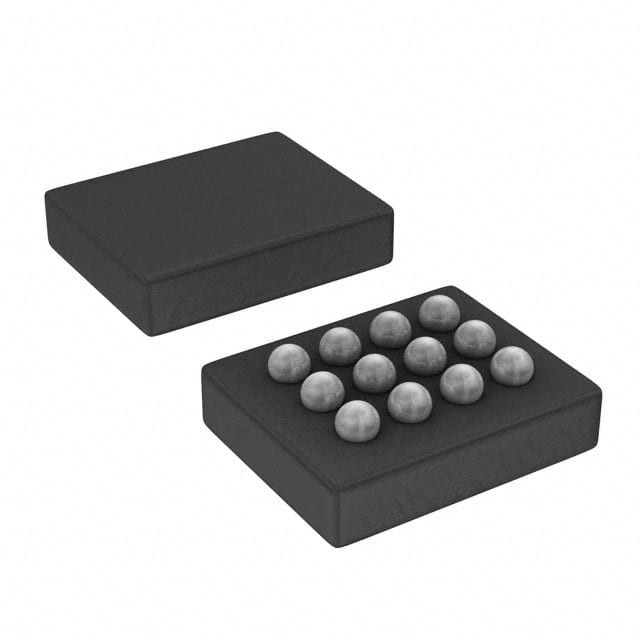

TPS63050YFFR IC REG BCK BST ADJ 500MA

Περιγραφή

Η οικογένεια συσκευών TPS6305x είναι ένας μετατροπέας υψηλής απόδοσης, χαμηλής στάσιμης τάσης, κατάλληλος για εφαρμογές όπου η τάση εισόδου είναι υψηλότερη ή χαμηλότερη από την ισχύ εξόδου.

Το συνεχές ρεύμα εξόδου μπορεί να φθάσει τα 500 mA στη λειτουργία προώθησης και τα 1 A στη λειτουργία buck.Η οικογένεια συσκευών TPS6305x ρυθμίζει την τάση εξόδου σε ολόκληρο το εύρος τάσης εισόδου με αυτόματη μετάβαση μεταξύ της λειτουργίας buck ή boost ανάλογα με την τάση εισόδου, εξασφαλίζοντας την απρόσκοπτη μετάβαση μεταξύ των τρόπων.

Ο μετατροπέας buck-boost βασίζεται σε έναν ελεγκτή σταθερής συχνότητας, με διαμόρφωση πλάτους παλμού (PWM) που χρησιμοποιεί συγχρονισμένη διόρθωση για την επίτευξη της υψηλότερης αποδοτικότητας.ο μετατροπέας εισέρχεται στη λειτουργία εξοικονόμησης ισχύος για τη διατήρηση υψηλής απόδοσης σε ολόκληρο το εύρος ισχύος φορτίου.

Η καρφίτσα PFM/PWM επιτρέπει στον χρήστη να επιλέξει μεταξύ λειτουργίας αυτόματης λειτουργίας PFM/PWM και αναγκαστικής λειτουργίας PWM. Κατά τη διάρκεια της λειτουργίας PWM χρησιμοποιείται σταθερή συχνότητα συνήθως 2,5 MHz.Η τάση εξόδου είναι προγραμματισμένη χρησιμοποιώντας έναν εξωτερικό διαχωριστή αντίστασηςΟ μετατροπέας μπορεί να απενεργοποιηθεί για να ελαχιστοποιηθεί η εξάντληση της μπαταρίας.Η συσκευή είναι συσκευασμένη σε ένα 12-pin DSBGA και σε ένα 12-pin HotRod πακέτο.

Χαρακτηριστικά

• Πραγματικό buck ή boost με απρόσκοπτη μετάβαση μεταξύ buck και boost mode
• εύρος τάσης εισόδου 2,5 V έως 5,5 V
• 0,5-A Συνεχή ισχύ εξόδου: VIN ≥ 2,5 V, VOUT = 3,3 V
• Προσαρμόσιμη και σταθερή έκδοση τάσης εξόδου
• Απόδοση > 90% σε λειτουργία προώθησης και > 95% σε λειτουργία προώθησης
• 2,5-MHz Τυπική συχνότητα εναλλαγής
• Ρυθμιζόμενο μέσο όρο ισχύος εισόδου
• ρυθμιζόμενος χρόνος μαλακής εκκίνησης
• ρεύμα ακινησίας συσκευής < 60 μA
• Αυτοματοποιημένη λειτουργία εξοικονόμησης ενέργειας ή αναγκαστική λειτουργία PWM
• Αποσύνδεση φορτίου κατά τη διακοπή λειτουργίας
• Προστασία από υπερθερμοκρατισμό
• Μικρό πακέτο HotRodTM QFN μεγέθους 1,6 mm x 1,2 mm, 12-pin WCSP και 2,5 mm x 2,5 mm
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας:
Το TPS63050 με το WEBENCH® Power Designer
Το TPS63051 με το WEBENCH® Power Designer

Εφαρμογές

• Κινητά και έξυπνα τηλέφωνα
• Ταμπλέτες PC
• Συσκευές για υπολογιστές και έξυπνα τηλέφωνα
• Εφαρμογές που λειτουργούν με μπαταρία
• Έξυπνο δίκτυο/έξυπνο μετρητή
