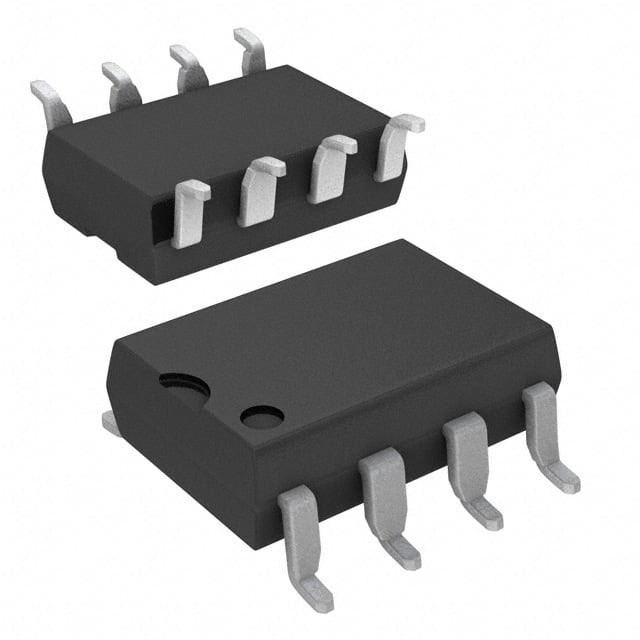

ACPL-7900-500E IC OPAMP ISOLATION 1 CIRC 8DIPGW

Περιγραφή

Οι ενισχυτές απομόνωσης ACPL-790B/790A/7900 σχεδιάστηκαν για ανίχνευση ρεύματος και τάσης σε ηλεκτρονικούς μετατροπείς ισχύος σε εφαρμογές όπως κινητήρες και συστήματα ανανεώσιμης ενέργειας.Σε μια τυπική υλοποίηση κινητήρα, το ρεύμα ρέει μέσα από έναν εξωτερικό αντίσταση και η προκύπτουσα πτώση αναλογικής τάσης ανιχνεύεται από τον ενισχυτή απομόνωσης.Μια διαφορική τάση εξόδου που είναι ανάλογη με το ρεύμα δημιουργείται στην άλλη πλευρά του
οπτική απομόνωση,

Χαρακτηριστικά

±0,5% υψηλή ακρίβεια κέρδους (ACPL-790B)
-50 ppm/°C Χαμηλή παρακμή
00,6 mV Εισερχόμενη τάση αντιστάθμισης
0.05% Εξαιρετική γραμμικότητα
60 dB SNR
200 kHz ευρύ εύρος ζώνης
3 V έως 5,5 V ευρύ φάσμα τροφοδοσίας για την πλευρά εξόδου
Περιοχή θερμοκρασίας λειτουργίας -40°C έως +105°C
Προηγμένη τεχνολογία μετατροπέα A/D Sigma-Delta ()
Πλήρως διαφορικό ενισχυτή απομόνωσης
15 kV/s Τροχιαία ασυλία κοινής λειτουργίας
Σύνθετο, αυτόματα εισαγόμενο πακέτο DIP-8
Ασφάλεια και κανονιστικές εγκρίσεις (εν αναμονή):
∆ΕΔ/ΕΝ/ΔΙΝ EN 60747-5-5: 891 VΠύργιας τάσης μόνωσης
¢ UL 1577: 5000 Vrms/1 min διπλή προστασία
ΚΑΠ: Ανακοίνωση αποδοχής στοιχείων #5

Εφαρμογές

Η ανίχνευση ρεύματος/ταχύτητας σε κινητήρες μετατροπής και σερβοκινητήρες
Ηλιακοί μετατροπείς, μετατροπείς ανεμογεννητριών
Έλεγχος βιομηχανικών διεργασιών
Συστήματα απόκτησης δεδομένων
Απομόνωση σήματος παροχής ηλεκτρικής ενέργειας
Γενικός σκοπός Απομόνωση αναλογικού σήματος
Παραδοσιακές αντικαταστάσεις μετατροπέων ρεύματος
