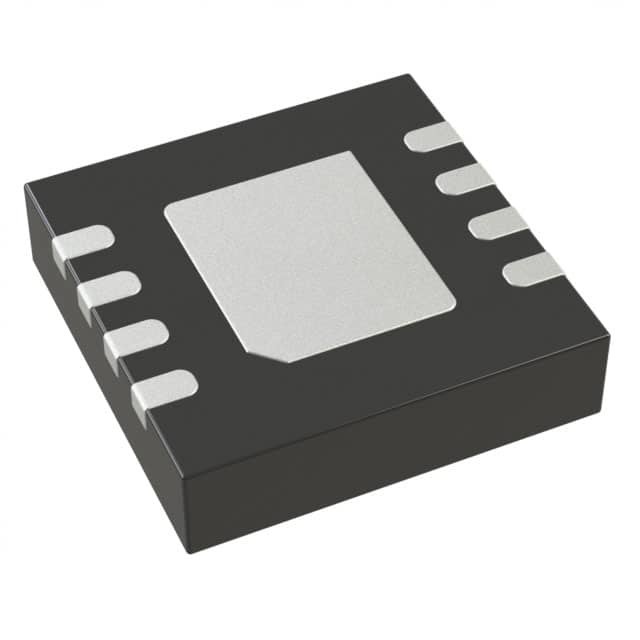

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 κυκλώματος 8LFCSP αναλογικές συσκευές Inc.

Γενική περιγραφή

Ο AD8137 είναι ένας χαμηλού κόστους διαφορικός οδηγός με έξοδο σιδηροδρομίας-σιδηροδρομίας που είναι ιδανικός για την οδήγηση 12-bit ADC σε συστήματα που είναι ευαίσθητα στην ισχύ και το κόστος.και η εσωτερική αρχιτεκτονική ανατροφοδότησης κοινής λειτουργίας του επιτρέπει την τάση εξόδου κοινής λειτουργίας του να ελέγχεται από την τάση που εφαρμόζεται σε μια καρφίτσαΟ εσωτερικός βρόχος ανατροφοδότησης παρέχει επίσης εγγενώς ισορροπημένες εξόδους καθώς και καταστολή των προϊόντων αρμονικής στρέβλωσης ίσης τάξης.Πλήρως διαφορικές και μονοτελής σε διαφορικές διαμορφώσεις κέρδους πραγματοποιούνται εύκολα από το AD8137. Εξωτερικά δίκτυα ανατροφοδότησης που αποτελούνται από τέσσερις αντίστοιχους καθορίζουν το κέρδος κλειστού κυκλώματος του ενισχυτή.
Το AD8137 κατασκευάζεται με την ιδιόκτητη διαδικασία XFCB δεύτερης γενιάς της Analog Devices, επιτρέποντάς του να επιτύχει υψηλά επίπεδα απόδοσης με πολύ χαμηλή κατανάλωση ενέργειας.
Το AD8137 είναι διαθέσιμο στο μικρό πακέτο 8 μολύβδου SOIC και 3 mm × 3 mm LFCSP. Είναι ικανό να λειτουργεί στο εκτεταμένο εύρος βιομηχανικής θερμοκρασίας από -40 ° C έως +125 ° C.

Ειδικά χαρακτηριστικά

Πλήρως διαφορική
Εξαιρετικά χαμηλή ισχύς με δυνατότητα απενεργοποίησης
2.6 mA ακινητοποιημένο ρεύμα τροφοδοσίας @ 5 V
450 μA σε κατάσταση απενεργοποίησης @ 5 V
Υψηλή ταχύτητα
110 MHz μεγάλο σήμα 3 dB εύρος ζώνης @ G = 1
450 V/μs
Δυναμικότητα SFDR 12 bit @ 500 kHz
Γρήγορος χρόνος καθίζησης: 100 ns έως 0,02%
Μικρή τάση εκτόξευσης εισόδου: ±2,6 mV μέγιστο
Κατώτατο ρεύμα εξάρθρωσης εισόδου: 0,45 μA μέγιστο
Διαφορετικές εισροές και εκροές
Διαφορετικό προς διαφορετικό ή μονοτελικό προς διαφορετικό
λειτουργία
Έκδοση σιδηροδρομίας προς σιδηροδρομία
Ρυθμιζόμενη τάση εξόδου κοινής λειτουργίας
Εξωτερικά ρυθμιζόμενη αύξηση
Ευρύ φάσμα τάσης τροφοδοσίας: 2,7 V έως 12 V
Διατίθεται σε μικρό πακέτο SOIC

Εφαρμογές
Δοκιμαστές ADC 12 bit
Φορητές συσκευές
Εφαρμογές που λειτουργούν με μπαταρίες
Μετατροπές μονοτελειωτών σε διαφοροποιητές
Διαφορετικά ενεργά φίλτρα
Ενεργοποιητές βίντεο
Μεταβλητές επιπέδου
