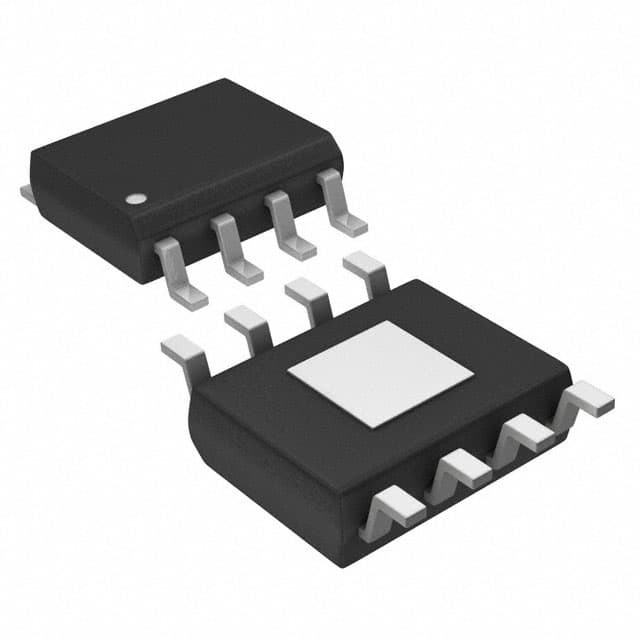

MAX9918ASA+ Σημαντικός ενισχυτής ρεύματος IC 1 ΚΥΡΙΚΟ 8SOIC
| Μάρκα | Analog Devices Inc./Maxim Integrated |
|---|---|
| Αριθμό μοντέλου | MAX9918ASA+ |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | Αντιστατική τσάντα & χαρτόνια |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Τύπος ενισχυτών | Τρέχουσα αίσθηση | Αριθμός κυκλωμάτων | 1 |
|---|---|---|---|
| Τύπος εξόδου | Ράγα--ράγα | Ποσοστό καταστροφής | 0,6V/μs |
| Προϊόν εύρους ζώνης κέρδους | - | -3db Εύρος ζώνης | kHz 75 |
| Τρέχων - εισαγμένος διαγωνίως | 175 μΑ | Τάση - εισαγμένο όφσετ | 400 µV |
| Τρέχων - ανεφοδιασμός | 1mA | Τρέχων - παραγωγή/κανάλι | - |
| Τάση - έκταση ανεφοδιασμού (λ.) | 4.5 Β | Τάση - έκταση ανεφοδιασμού (Max) | 5.5 Β |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C | Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90mm Width) Exposed Pad | Πακέτο συσκευής του προμηθευτή | 8-soic-EP |
| Επισημαίνω | MAX9918ASA+,MAX9918ASA+ IC ενισχυτή σήμανσης ρεύματος,8SOIC IC ενισχυτή σήμανσης ρεύματος |
||
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| MAX9918ASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919NASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9918ASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| TS982IYDWT | IC OPAMP GP 2 CIRCUIT 8SO | |
| MAX9919NASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| TS982IDWT | IC OPAMP GP 2 CIRCUIT 8SO | |
| MAX9920ASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9918ASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919NASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9918ASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919NASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| TS616IDW | IC OPAMP CFA 2 CIRCUIT 8SO | |
| TS616IDWT | IC OPAMP CFA 2 CIRCUIT 8SO | |
| TS982IDW | IC OPAMP GP 2 CIRCUIT 8SO | |
| TS613IDW | IC VOLTAGE FEEDBACK 2 CIRC 8SOP | |
| TS613IDWT | IC VOLTAGE FEEDBACK 2 CIRC 8SOP | |
| MAX9633ASA+ | IC OPAMP GP 2 CIRCUIT 8SOIC | |
| MAX9633ASA+T | IC OPAMP GP 2 CIRCUIT 8SOIC | |
| MAX9920ASA/V+CR2 | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA/V+TCR2 | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| OPA2677H | IC OPAMP CFA 2 CIRCUIT 8HSOP | |
| OPA2613IDTJ | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJ | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2613IDTJG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2613IDTJR | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2613IDTJRG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJR | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJRG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2677H/2K5 | IC OPAMP CFA 2 CIRCUIT 8HSOP | |
| OPA2677H/2K5G3 | IC OPAMP CFA 2 CIRCUIT 8HSOP | |
| OPA2677HG3 | IC OPAMP CFA 2 CIRCUIT 8HSOP |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Τα MAX9918/MAX9919/MAX9920 είναι ενιαία τροφοδοσία, υψηλής ακρίβειας ενισχυτές αισθητήρα ρεύματος με υψηλό εύρος εισόδου κοινής λειτουργίας που εκτείνεται από -20V έως +75V.Αυτοί οι ενισχυτές είναι κατάλληλοι για την παρακολούθηση ρεύματος επαγωγικών φορτίων, όπως κινητήρες και ηλεκτροσόκ., όπου οι τάσεις κοινής λειτουργίας μπορούν να γίνουν αρνητικές λόγω επαγωγικής ανάκαμψης, αντίστροφων συνθηκών μπαταρίας ή παροδικών γεγονότων.
Χαρακτηριστικά
* -20V έως +75V εύρος τάσης εισόδου κοινής λειτουργίας* 400μV (μέγιστο) Εισερχόμενη τάση αντιστάθμισης
* 0,6% (μέγιστο) Λάθος ακρίβειας κέρδους
* Μονό- ή αμφίδρομη ανίχνευση ρεύματος
* Εισαγωγή αναφοράς για αμφίδρομη έξοδο
* 120kHz, -3dB εύρος ζώνης (MAX9919N)
* Λειτουργία με μονάδα τροφοδοσίας (4.5V έως 5.5V)
* 1mA ρεύμα τροφοδοσίας
* 0,5μA (τύπος) ρεύμα διακοπής
* Έκδοση σιδηροδρομικών μεταφορών
* -40°C έως +125°C Περιοχή θερμοκρασίας αυτοκινήτου
Εφαρμογές
Ανίχνευση ρεύματος κινητήρα H-bridgeΗ ανίχνευση ρεύματος με σολενοειδή
Τρέχουσα παρακολούθηση των επαγωγικών φορτίων
Ανίχνευση ρεύματος υψηλής και χαμηλής ακρίβειας
Ελέγχος μετάδοσης 4x4
Ηλεκτρονικός έλεγχος του τροχού
Παρακολούθηση φόρτισης/αποφόρτισης υπερευαγωγών σε υβριδικά οχήματα
Ακριβής παρακολούθηση ρεύματος υψηλής τάσης
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Μαξίμ Ενσωματωμένο |
| Κατηγορία προϊόντων | Ενισχυτής οργάνων |
| Σειρά | MAX9918 |
| Προϊόν | Αυξαντήρες αισθητήρα ρεύματος |
| Συσκευή | Τύπος |
| Στυλ εγκατάστασης | Επενδύσεις |
| Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Τρέχων παροχής λειτουργίας | 1 mA |
| Μέρος-#-Παρανομοιότυπα | MAX9918 |
| Η τάση τροφοδοσίας-μέγιστη | 5.5 V |
| Η τάση τροφοδοσίας-Min | 4.5 V |
| Πακέτο-Κουτί | SOIC-EP-8 |
| Δοκιμαστικό σύστημα | 400 uV |
| CMRR-Common-Mode-Rejection-Ratio (Συνδέσμος απόρριψης CMRR-κοινού τρόπου) | 96 dB |
Περιγραφές
Σημαντικοί ενισχυτές ρεύματος (-20V έως +75V) CMR iSense
