Γενική περιγραφή

Οι μονάδες ενισχυτών MAX4012, MAX4016 διπλής, MAX4018 τριπλής και MAX4020 τετραπλής λειτουργίας είναι σταθερές συσκευές που συνδυάζουν υψηλής ταχύτητας απόδοση με εξόδους Rail-to-Rail®.Το MAX4018 έχει ένα χαρακτηριστικό απενεργοποίησης που μειώνει το ρεύμα τροφοδοσίας σε 400μA και τοποθετεί τις εξόδους του σε κατάσταση υψηλής αντίστασηςΟι συσκευές αυτές λειτουργούν από +3,3V έως +10V με μονάδα τροφοδοσίας ή από ±1,65V έως ±5V με διπλή τροφοδοσία.Το εύρος τάσης εισόδου κοινής λειτουργίας επεκτείνεται πέρα από το αρνητικό σιδηρόδρομο τροφοδοσίας (γείωση σε εφαρμογές ενιαίας τροφοδοσίας).
Οι συσκευές αυτές απαιτούν μόνο 5,5mA ακινητοποιημένου ρεύματος τροφοδοσίας, ενώ επιτυγχάνουν εύρος ζώνης 200MHz -3dB και ρυθμό εκτόξευσης 600V/μs.Αυτά τα εξαρτήματα αποτελούν εξαιρετική λύση σε συστήματα χαμηλής ισχύος/χαμηλής τάσης που απαιτούν ευρύ εύρος ζώνηςΕπιπλέον, όταν απενεργοποιούνται, η υψηλή αντίσταση εξόδου τους τις καθιστά ιδανικές για εφαρμογές πολλαπλασιασμού.
Το MAX4012 διατίθεται σε μικροσκοπικό πακέτο SOT23 5 πιν, ενώ το MAX4016 διατίθεται σε πακέτα μMAX και SO 8 πιν.

Χαρακτηριστικά

* Χαμηλό κόστος
* Υψηλή ταχύτητα:
200MHz -3dB εύρος ζώνης (MAX4012)
150MHz -3dB εύρος ζώνης (MAX4016/18/20)
30MHz 0,1dB Περαιτέρω επίπεδα
600V/μs Δυνατότητα στροφής
* Λειτουργία μονάδας 3.3V/5.0V
* Αποδόσεις σιδηροδρομικής διασύνδεσης
* Το εύρος εισόδου κοινής λειτουργίας επεκτείνεται πέρα από το VEE
* Χαμηλό διαφορικό κέρδος/Φάση: 0,02%/0,02°
* Χαμηλή παραμόρφωση στα 5MHz:
-78dBc SFDR
-75dB Συνολική αρμονική στρέβλωση
* Δυνατότητα υψηλής απόδοσης: ± 120mA
* Δυνατότητα διακοπής λειτουργίας 400μA (MAX4018)
* Υψηλή αντίσταση εξόδου σε κατάσταση απενεργοποίησης (MAX4018)

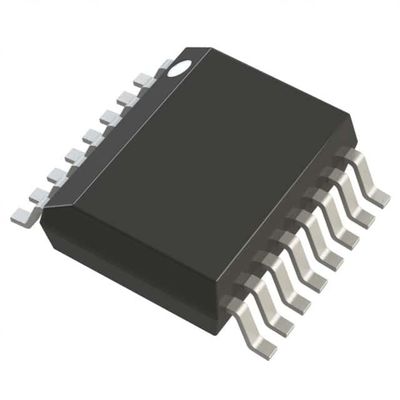

* Συσκευές εξοικονόμησης χώρου SOT23-5, μMAX ή QSOP

Εφαρμογές

Κουτιά για το Set-Top
Συστήματα παρακολούθησης με βίντεο
Εργαλεία που λειτουργούν με μπαταρία
Οδηγός γραμμής βίντεο
Διασύνδεση μετατροπέα αναλογικού σε ψηφιακό
Συστήματα απεικόνισης CCD
Συστήματα δρομολόγησης και εναλλαγής βίντεο
