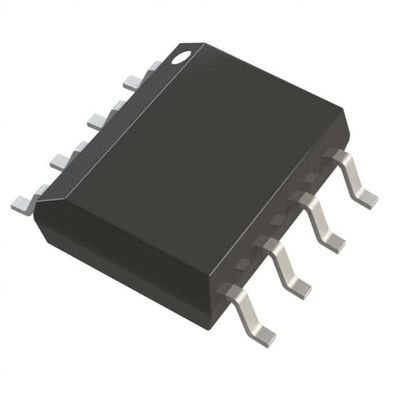

AD8099ARDZ-REEL7 Ενισχυτής ανάδρασης τάσης IC 1 CIRC 8SOIC

Γενική περιγραφή

Το AD8099 είναι ένα υπερχαμηλό θόρυβο (0,95 nV/√Hz) και στρέβλωση (£92 dBc σε 10 MHz) τάση αντίδρασης λειτουργίας ενισχυτή, ο συνδυασμός των οποίων το καθιστά ιδανικό για συστήματα 16 και 18 bit.,υψηλής γραμμικής, χαμηλού θορύβου στάδιο εισόδου που αυξάνει το πλήρες εύρος ζώνης ισχύος (FPBW) σε χαμηλά κέρδη με υψηλά ποσοστά θανάτου.Η ιδιόκτητη επόμενη γενιά εξαιρετικά γρήγορη συμπληρωματική διπολική (XFCB) διαδικασία επιτρέπει τέτοιους ενισχυτές υψηλής απόδοσης με σχετικά χαμηλή ισχύ.

Ειδικά χαρακτηριστικά

Υπερχαμηλός θόρυβος: 0,95 nV/√Hz, 2,6 pA/√Hz
Υπερχαμηλή στρέβλωση
2η αρμονική RL = 1 kΩ, G = +2
-92 dB σε 10 MHz
3η αρμονική RL = 1 kΩ, G = +2
-105 dB σε 10 MHz
Υψηλή ταχύτητα
Προϊόν εύρους ζώνης κέρδους (GBWP): 3,8 GHz
-3 dB εύρος ζώνης
700 MHz (G = +2)
550 MHz (G = +10)
Ποσοστό στροφής
475 V/μs (G = +2)
1350 V/μs (G = +10)
Νέο pinout
Προσαρμοσμένη εξωτερική αντιστάθμιση, εύρος κέρδους ¥1, +2 έως +10
Τρόπο τροφοδοσίας: 15 mA
Τεχνική διάταξη
Ευρύ φάσμα τάσης τροφοδοσίας: 5 V έως 12 V

Εφαρμογές

Προενισχυτές
Αποδέκτες
Εργαλεία
Φίλτρα
Μεταμεσαίες συχνότητες (IF) και ενισχυτές βασικής ζώνης
Προωθητές αναλογικών σε ψηφιακά
Μετατροπείς ψηφιακού-αναλογικού (DAC)
Οπτικά ηλεκτρονικά
