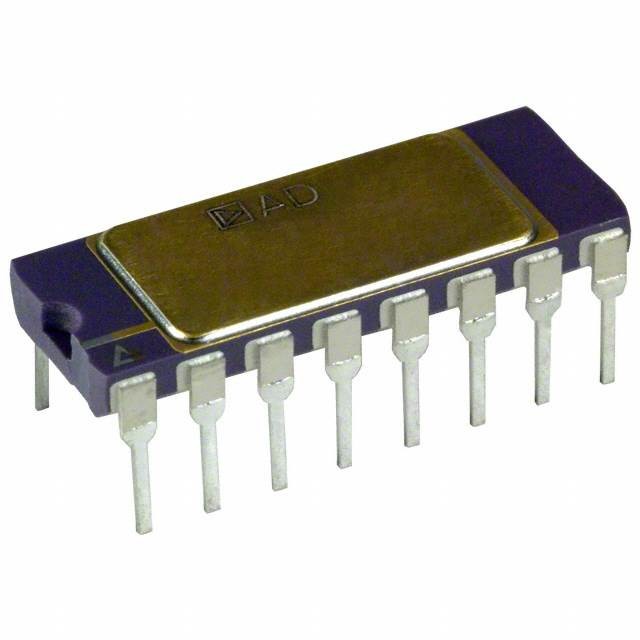

AD524ADZ Μονόλιθος ενισχυτής οργάνων ακριβείας IC 1 κύκλος 16CDIP

  • AD524ADZ Precision Monolithic Instrumentation Amplifier IC 1 CIRCUIT 16CDIP
Μάρκα Analog Devices Inc.
Αριθμό μοντέλου AD524ADZ
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες Αντιστατική τσάντα & χαρτόνια
Χρόνος παράδοσης 3-5 εργάσιμες ημέρες
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς σε αποθέματα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος ενισχυτών Ενοργάνωση Αριθμός κυκλωμάτων 1
Τύπος εξόδου - Ποσοστό καταστροφής 5V/µs
Προϊόν εύρους ζώνης κέρδους 1 MHZ -3db Εύρος ζώνης 1 MHZ
Τρέχων - εισαγμένος διαγωνίως 50 nA Τάση - εισαγμένο όφσετ 250 µV
Τρέχων - ανεφοδιασμός 3.5mA Τρέχων - παραγωγή/κανάλι -
Τάση - έκταση ανεφοδιασμού (λ.) 12 Β Τάση - έκταση ανεφοδιασμού (Max) 36 Β
Θερμοκρασία λειτουργίας -25°C ~ 85°C Τύπος στερέωσης Μέσα από την τρύπα
Πακέτο / Κουτί 16-CDIP (0,300», 7.62mm) Πακέτο συσκευής του προμηθευτή 16-CDIP
Επισημαίνω

AD524ADZ IC ενισχυτή οργάνων

,

Μονόλιθος ενισχυτής οργάνων IC
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number Description
AD524ADZ IC INST AMP 1 CIRCUIT 16CDIP
AD526ADZ IC OPAMP PGA 1 CIRCUIT 16CDIP
AD624ADZ IC INST AMP 1 CIRCUIT 16CDIP
AD524BDZ IC INST AMP 1 CIRCUIT 16CDIP
AD625ADZ IC INST AMP 1 CIRCUIT 16CDIP
AD526BDZ IC OPAMP PGA 1 CIRCUIT 16CDIP
AD625BDZ IC INST AMP 1 CIRCUIT 16CDIP
AD526BD IC OPAMP PGA 1 CIRCUIT 16CDIP
AD524BD IC INST AMP 1 CIRCUIT 16CDIP
AD524AD IC INST AMP 1 CIRCUIT 16CDIP
AD624BD IC INST AMP 1 CIRCUIT 16CDIP
AD524CD IC INST AMP 1 CIRCUIT 16CDIP
AD524SD IC INST AMP 1 CIRCUIT 16CDIP
AD526AD IC OPAMP PGA 1 CIRCUIT 16CDIP
AD526CD IC OPAMP PGA 1 CIRCUIT 16CDIP
AD526SD IC OPAMP PGA 1 CIRCUIT 16CDIP
AD624CD IC INST AMP 1 CIRCUIT 16CDIP
AD624SD IC INST AMP 1 CIRCUIT 16CDIP
AD625AD IC INST AMP 1 CIRCUIT 16CDIP
AD625BD IC INST AMP 1 CIRCUIT 16CDIP
AD625BD/+ IC AMP INST 25MHZ LN 16CDIP
AD625CD IC INST AMP 1 CIRCUIT 16CDIP
AD625SD IC INST AMP 1 CIRCUIT 16CDIP
AD624BDZ IC INST AMP 1 CIRCUIT 16CDIP
AD624CDZ IC INST AMP 1 CIRCUIT 16CDIP
AD526CDZ IC OPAMP PGA 1 CIRCUIT 16CDIP
AD625CDZ IC INST AMP 1 CIRCUIT 16CDIP
AD524CDZ IC INST AMP 1 CIRCUIT 16CDIP
5962-8771901EA IC INST AMP 1 CIRCUIT 16CDIP
5962-8853901EA IC INST AMP 1 CIRCUIT 16CDIP
AD524SD/883B IC INST AMP 1 CIRCUIT 16CDIP
AD624SD/883B IC INST AMP 1 CIRCUIT 16CDIP
AD625SD/883B IC INST AMP 1 CIRCUIT 16CERDIP
Αφήστε ένα μήνυμα
Part Number Description
Περιγραφή προϊόντων

Λεπτομέρειες για το προϊόν

Γενική περιγραφή

Ο AD524 είναι ένας μονόλιθος ενισχυτής οργάνων ακριβείας που έχει σχεδιαστεί για εφαρμογές απόκτησης δεδομένων που απαιτούν υψηλή ακρίβεια σε δυσμενείς συνθήκες λειτουργίας.Ένας εξαιρετικός συνδυασμός υψηλής γραμμικότητας, η υψηλή απόρριψη κοινής λειτουργίας, η χαμηλή μετατόπιση τάσης και ο χαμηλός θόρυβος καθιστούν το AD524 κατάλληλο για χρήση σε πολλά συστήματα απόκτησης δεδομένων.

Ειδικά χαρακτηριστικά

Χαμηλός θόρυβος: 0,3 μV p-p σε 0,1 Hz έως 10 Hz
Χαμηλή μη γραμμικότητα: 0,003% (G = 1)
Υψηλή CMRR: 120 dB (G = 1000)
Μικρή τάση αντιστάθμισης: 50 μV
Μικρή μετατόπιση τάσης: 0,5 μV/°C
Προϊόν εύρους ζώνης κέρδους: 25 MHz
Προγραμματιζόμενα κέρδη πιν 1, 10, 100, 1000
Προστασία εισόδου, ενεργοποίηση / απενεργοποίηση
Δεν απαιτούνται εξωτερικά στοιχεία
Εσωτερική αντιστάθμιση
MIL-STD-883B και διαθέσιμα τσιπάκια
Διατίθενται συσκευασίες DIP και SOIC από κεραμική ύλη 16 μολύβδου και φορητής τσιπ χωρίς μόλυβδο 20 τερματικών
Διατίθεται σε ταινία και τροχό σύμφωνα με το πρότυπο EIA-481A
Επίσης διαθέσιμα τυπικά στρατιωτικά σχέδια

Προδιαγραφές

Ειδικότητα Αξία χαρακτηριστικού
Κατασκευαστής Αναλογικές συσκευές
Κατηγορία προϊόντων Ενισχυτής οργάνων
Σειρά AD524
Προϊόν Ενισχυτές οργάνων
Συσκευή Τύπος
Στυλ εγκατάστασης Μέσα από την τρύπα
Αριθμός καναλιών 1 κανάλι
Τύπος ενισχυτή Ενισχυτής οργάνων
Pd-Διαχέτευση ισχύος 450 mW
Μέγιστη θερμοκρασία λειτουργίας + 85 C
Περιοχή θερμοκρασίας λειτουργίας - 40 C.
Τρέχων παροχής λειτουργίας 3.5 mA
Πακέτο-Κουτί CDIP-16 SB
Δράση μειωμένης τάσης εισόδου 25 nA
Δοκιμαστικό σύστημα 250 uV
Δυναμικό ισχύος 10 V
CMRR-Common-Mode-Rejection-Ratio (Συνδέσμος απόρριψης CMRR-κοινού τρόπου) 90 dB
GBP-Κέρδος-Προϊόνς εύρους ζώνης 25 MHz
Δελτίο ΕΚΑΧ 5 V/us
Κέρδος-Β-Β 1 V/V έως 1000 V/V
3 dB εύρος ζώνης 1 MHz
Μέγιστη αντίσταση εισόδου 1000 MOhms

Περιγραφές

Ενισχυτής οργάνων 1 κύκλος 16-CDIP πλευρική συγκόλληση
INST Amp Μονό 18V 16-pin SBCDIP σωλήνα
Ενισχύτες οργάνων IC PREC
