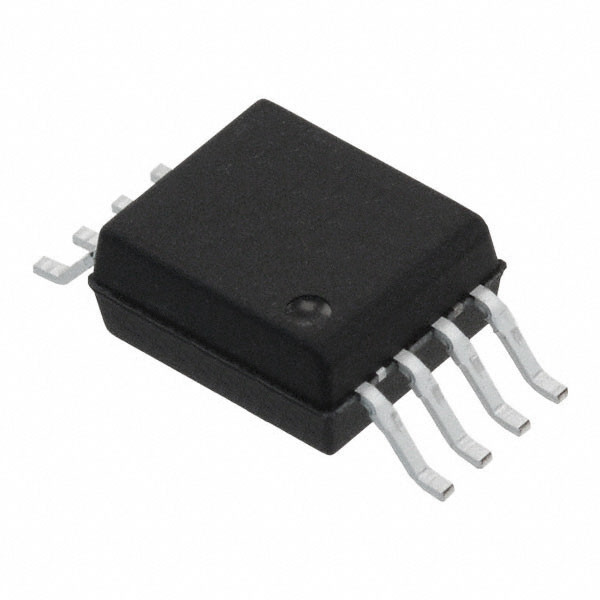

ΑΠΛ-C79A-500E IC OPAMP ISOLATION 1 CIRC 8SO

Περιγραφή

Οι ενισχυτές απομόνωσης ACPL-C79B/C79A/C790 έχουν σχεδιαστεί για την ανίχνευση ρεύματος και τάσης σε ηλεκτρονικούς μετατροπείς ισχύος σε εφαρμογές όπως κινητήρες και συστήματα ανανεώσιμης ενέργειας.Σε μια τυπική υλοποίηση κινητήρα, το ρεύμα ρέει μέσω ενός εξωτερικού αντίστασης και η προκύπτουσα πτώση αναλογικής τάσης ανιχνεύεται από τον ενισχυτή απομόνωσης.Μια διαφορική τάση εξόδου που είναι ανάλογη με το ρεύμα δημιουργείται στην άλλη πλευρά του οπτικού φραγμού απομόνωσης.

Χαρακτηριστικά

• ± 0,5% υψηλή ακρίβεια κέρδους (ACPL-C79B)
• 50 ppm/°C Μικρή απόκλιση
• 0,4 mV Εισερχόμενη τάση
• 0,05% Εξαιρετική γραμμικότητα
• 62 dB SNR
• Ευρύτατο εύρος ζώνης 200 kHz
• 3 V έως 5,5 V ευρύ φάσμα τροφοδοσίας για την πλευρά της εξόδου
• Περιοχή θερμοκρασίας λειτουργίας από 40°C έως +105°C
• Προηγμένη τεχνολογία μετατροπέα Sigma-Delta
• Πλήρως διαφορικό ενισχυτή απομόνωσης
• 15 kV/μs Τελευταία ασυλία κοινής λειτουργίας
• Συμπίεση, αυτόματη τοποθέτηση, τεντωμένη συσκευασία SO-8
• Ασφάλεια και κανονιστικές εγκρίσεις:
∆ΕΔ/ΕΝ/ΔΙΝ EN 60747-5-5: 1414 VΠύργια τάση μόνωσης
¢ UL 1577: 5000 Vrms/1min διπλή προστασία
ΚΑΠ: Ανακοίνωση αποδοχής στοιχείων #5

Εφαρμογές

• Η ανίχνευση ρεύματος/ταχύτητας σε κινητήρες εναλλασσόμενου ρεύματος και σερβοκινητήρες
• Ηλιακοί μετατροπείς, ανεμογεννήτριες μετατροπείς
• Ελέγχος βιομηχανικών διαδικασιών
• Συστήματα συλλογής δεδομένων
• Διακόπτηση της απομόνωσης σήματος τροφοδοσίας
• Γενική χρήση Απομόνωση αναλογικού σήματος
• Παραδοσιακές αντικαταστάσεις μετατροπέων ρεύματος
