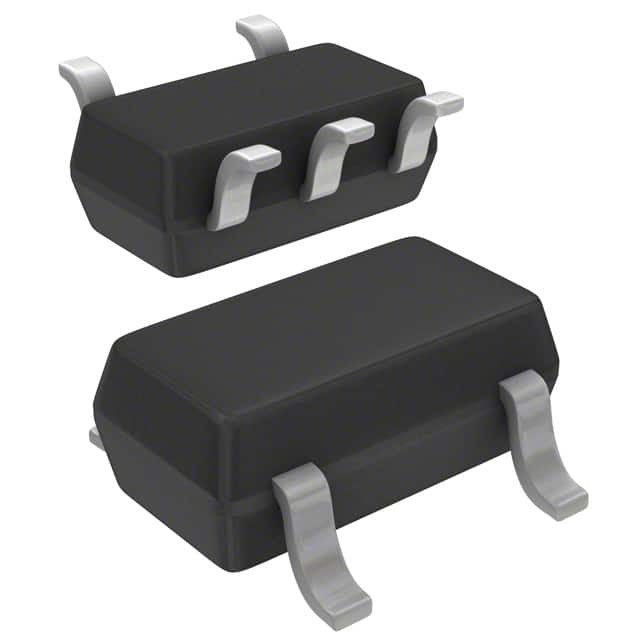

CLC1010IST5X IC OPAMP VFB 1 κύκλος SOT23-5 MaxLinear, Inc.

Γενική περιγραφή

Οι COMLINEAR CLC1004 (μονή με απενεργοποίηση), CLC1014 (μονή) και CLC3004 (τριπλή με απενεργοποίηση) είναι ενισχυτές υψηλής απόδοσης, ανατροφοδότησης τάσης που παρέχουν 750MHz κέρδος εύρους ζώνης 2, ± 0.1dB επίπεδα αύξησης σε 200MHzΑυτή η υψηλή απόδοση υπερβαίνει τις απαιτήσεις της τηλεόρασης υψηλής ευκρίνειας (HDTV) και άλλων εφαρμογών πολυμέσων.Αυτοί οι ενισχυτές υψηλών επιδόσεων COMLINEAR παρέχουν επίσης άφθονο ρεύμα εξόδου για να οδηγήσουν πολλαπλά φορτία βίντεο.
Τα COMLINEAR CLC1004, CLC1014, και CLC3004 έχουν σχεδιαστεί για να λειτουργούν από πηγές ±5V ή +5V. Τα CLC1004 και CLC3004 προσφέρουν μια γρήγορη λειτουργία ενεργοποίησης / απενεργοποίησης για εξοικονόμηση ενέργειας.οι εξόδοι βρίσκονται σε κατάσταση υψηλής αντίστασης για να επιτρέπουν εφαρμογές πολλαπλής σύνδεσηςΟ συνδυασμός υψηλής ταχύτητας, χαμηλής ισχύος και εξαιρετικής απόδοσης βίντεο κάνουν αυτούς τους ενισχυτές κατάλληλους για χρήση σε πολλές γενικές χρήσεις.εφαρμογές υψηλών ταχυτήτων, συμπεριλαμβανομένων των εφαρμογών οδήγησης και απεικόνισης γραμμών βίντεο.

Ειδικά χαρακτηριστικά

■ 0,1dB επίπεδα αύξησης έως 200MHz
■ 0,02%/0,01 ̊ διαφορική αύξηση/φάση
■ 750MHz -3dB εύρος ζώνης σε G = 2
■ 350MHz μεγάλης ζώνης σήματος
■ 1,400V/μs
■ θόρυβος τάσης εισόδου 4nV/√Hz
■ 100mA ισχύς εξόδου
■ 20 σ.
■ Σταθερό για κέρδη 2V/V ή μεγαλύτερα
■ Πλήρως προδιαγεγραμμένα σε τροφοδοσίες 5V και ±5V
■ CLC1004: SOT23-6 χωρίς Pb
■ CLC1014: Απαλλαγμένος από Pb SOT23-5
■ CLC3004: SOIC-16 χωρίς Pb

Εφαρμογές

■ Διοικητές γραμμών βίντεο RGB
■ Διοδηγός βίντεο υψηλής ευκρίνειας
■ Επικοινωνιακές συσκευές
■ ADC buffer
■ Ενεργοί ελεγκτές
■ Διοικητές καλωδιακών
■ Εφαρμογές απεικόνισης
■ Ράδα/αποδέκτες επικοινωνίας
