XC6120N152NR-G IC SUPERVISOR 1 CHANNEL SSOT24 Torex Semiconductor Ltd.

■ Γενική περιγραφή

Η σειρά XC61C είναι υψηλής ακρίβειας ανιχνευτές τάσης χαμηλής κατανάλωσης ενέργειας, που κατασκευάζονται χρησιμοποιώντας τεχνολογίες CMOS και laser trimming.
Η τάση ανίχνευσης είναι εξαιρετικά ακριβής με ελάχιστη μετατόπιση θερμοκρασίας.
Διατίθενται και οι δύο διαμορφώσεις CMOS και N-channel ανοικτής εξόδου αποχέτευσης.

◆ CMOS

◆ Υψηλή ακρίβεια: ± 1% (VDF=2.6V~5.0V) ± 2% (VDF=0.8V~6.0V)
◆ Χαμηλή κατανάλωση ενέργειας: 0,7μA (VIN=1,5V)

■ Ειδικότητες

Υψηλή ακρίβεια: ± 2%
(ΒΔ χαμηλής τάσης: 0,8V~1,5V)
(Κανονική τάση VD: 1.6V~6.0V)
± 1%
(Κανονική τάση VD: 2,6V ~ 5,0V)
Μικρή κατανάλωση ισχύος: 0,7μA (TYP.) [VIN=1,5V]
Ανιχνεύστε το εύρος τάσης:0.8V ~ 6.0V σε αυξήσεις 100mV
Πεδίο τάσης λειτουργίας:0.7V ~ 6.0V (χαμηλή τάση)
0.7V· 10.0V (Κανονική τάση)
Ανίχνευση χαρακτηριστικών θερμοκρασίας τάσης
: ± 100 ppm/°C (TYP.) @Ta=25 OC
Διαμόρφωση εξόδου: ανοικτή αποχέτευση N-κανάλι ή CMOS

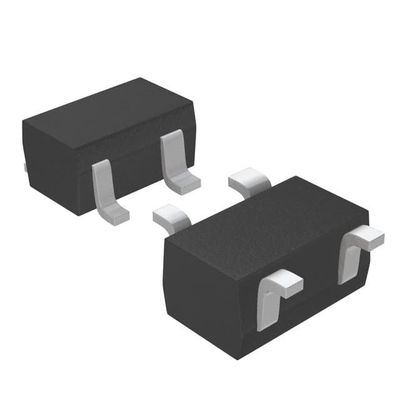

Υπερμικρές συσκευασίες: SSOT-24 (150mW)
SOT-23 (250mW)
SOT-25 (250mW)
SOT-89 (500 mW)
ΤΟ-92 (300mW)
USP-6B (100mW)
USP-6C (100 mW)
USP-4 (120mW)

■ Εφαρμογές

● Επαναφορά κυκλωμάτων μικροεπεξεργαστή
● Εφεδρικά κυκλώματα μπαταρίας μνήμης
● Συστήματα επανεκκίνησης ηλεκτρικής ενέργειας
● Ανίχνευση διακοπής ρεύματος
● Η διάρκεια ζωής της μπαταρίας και η τάση φόρτισης του συστήματος
