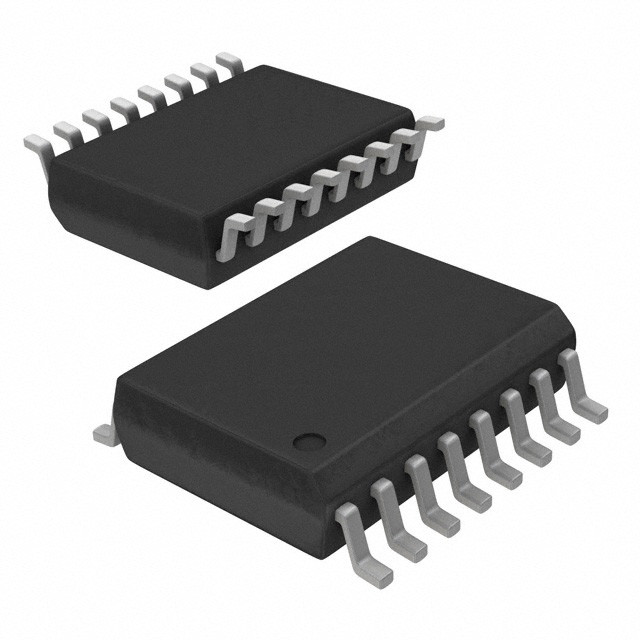

MAX691ACWE+T IC SUPERVISOR 1 CHANNEL 16SOIC Analog Devices Inc./Maxim Integrated Η απόφαση του Πρωτοδικείου κατά της Επιτροπής

Γενική περιγραφή

Τα κυκλώματα εποπτείας μικροεπεξεργαστή (μP) MAX691A/MAX693A/MAX800L/MAX800M είναι αναβαθμίσεις συμβατές με πίνες των MAX691, MAX693 και MAX695.200 ms τύπου επαναφορά ενεργού καθυστέρησης κατά την ενεργοποίησηΤα χαρακτηριστικά περιλαμβάνουν προστασία εγγραφής της μνήμης RAM CMOS ή EEPROM, ξεχωριστές εξόδους φύλαξης, εναλλαγή μπαταρίας εφεδρικής,και έξοδο RESET που ισχύει με VCC έως 1VΤα MAX691A/MAX800L έχουν μια τάση τυπικού κατώτατου ορίου επαναφοράς 4,65V, και το κατώτατο κατώτατο όριο επαναφοράς των MAX693A/MAX800M είναι τυπικά 4,4V. Τα MAX800L/MAX800M εγγυώνται ακρίβειες διακοπής ρεύματος έως ± 2%.

Χαρακτηριστικά

* 200 ms χρονική περίοδος λήξης ισχύος-OK/επαναφορά
* 1μA ρεύμα αναμονής, 30μA ρεύμα λειτουργίας
* Εγκατεστημένη πύλη σήματος που ενεργοποιείται με τσιπ, μέγιστη καθυστέρηση 10ns
* MaxCapTM ή SuperCapTM συμβατό
* Εγγυημένη επανεκκίνηση Δήλωσης σε VCC = +1V
* Διάμετρος τάσης για προειδοποίηση διακοπής ρεύματος ή χαμηλής μπαταρίας
* Ακρίβεια της διακοπής ισχύος εγγυημένη στο ±2% (MAX800L/M)
* Διατίθεται σε πακέτα 16 πιν στενών SO και πλαστικών DIP

Εφαρμογές

Υπολογιστές
Ελεγκτές
Έξυπνα όργανα
Συστήματα αυτοκινήτων
Παρακολούθηση κρίσιμης μP ισχύος
