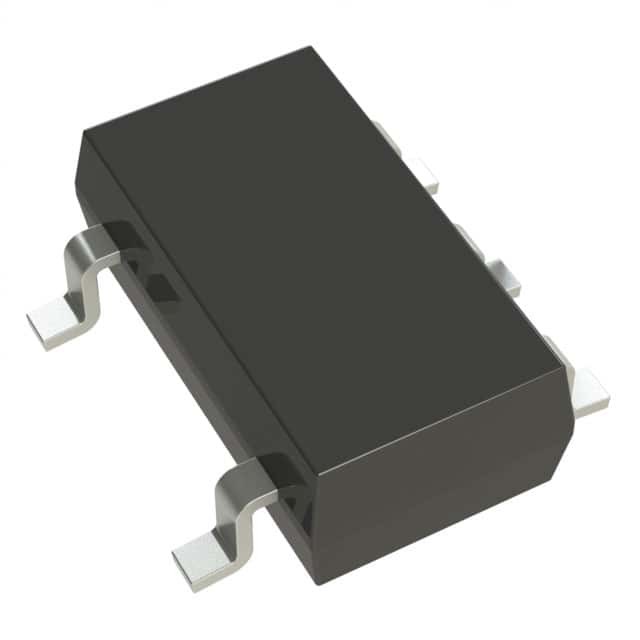

MIC2774N-31YM5-TR IC SUPERVISOR 2 CHANNEL SOT23-5 Τεχνολογία μικροτσίπ

Γενική περιγραφή

Το MIC2774 είναι ένας διπλός ελεγκτής παροχής ρεύματος που παρέχει παρακολούθηση χαμηλής τάσης, δυνατότητα χειροκίνητης επαναφοράς και δημιουργία επαναφοράς ρεύματος σε ένα συμπαγές πακέτο SOT-23 5-pin.Τα χαρακτηριστικά περιλαμβάνουν δύο ανιχνευτές χαμηλής τάσηςΈνα ανιχνευτής χαμηλής τάσης συγκρίνει το VDD με ένα σταθερό κατώτατο όριο.η ρυθμιζόμενη από τον χρήστη είσοδος συγκρίνεται με τιμή αναφοράς 300mVΑυτή η χαμηλή τάση αναφοράς επιτρέπει την παρακολούθηση τάσεων χαμηλότερες από εκείνες που υποστηρίζονται από προηγούμενα διακυκλώματα ελέγχου.

Χαρακτηριστικά

• Παρακολουθεί δύο ανεξάρτητες πηγές ενέργειας για συνθήκες χαμηλής τάσης
• Μία σταθερή και μία ρυθμιζόμενη από τον χρήστη είσοδος
• Επιλογή δέκα κατώτατων ορίων που προγραμματίζονται από το εργοστάσιο
• Η ρυθμιζόμενη είσοδος μπορεί να παρακολουθεί τροφοδοσίες τόσο χαμηλές όσο 0,3V
• Παράγει παλμό επαναφοράς ισχύος 140ms (μίν.)
• Εγχειρίδιο εισόδου επαναφοράς
• Επιλογή των ενεργών-υψηλών, ενεργών-χαμηλών ή ανοιχτών αποχέτευσης ενεργών-χαμηλών εξόδων επαναφοράς
• Οι εισροές μπορούν να τραβήξουν πάνω από το VDD (μέγιστο 7V)
• /RST ισχύος ισχύος έως 1,2V
• Υπερ-χαμηλό ρεύμα τροφοδοσίας, τυπικά 3,5μA
• Απορρίπτει σύντομες μεταβατικές εισροές
• Η συσκευασία 5 πινών IttyBittyTM SOT-23
• Αναβάθμιση συμβατή με καρφίτσες για MAX6306/09/12

Εφαρμογές

• Ελέγχου του επεξεργαστή ASIC ή FPGA πυρήνα και τάσεις I/O
• ΠΡΑ, φορητοί υπολογιστές
• Ενσωματωμένοι ελεγκτές
• Τα συστήματα τηλεπικοινωνιών
• Εφοδιασμοί ηλεκτρικής ενέργειας
• Ασύρματα/κινητά συστήματα
• Διαδικτυακό υλικό
