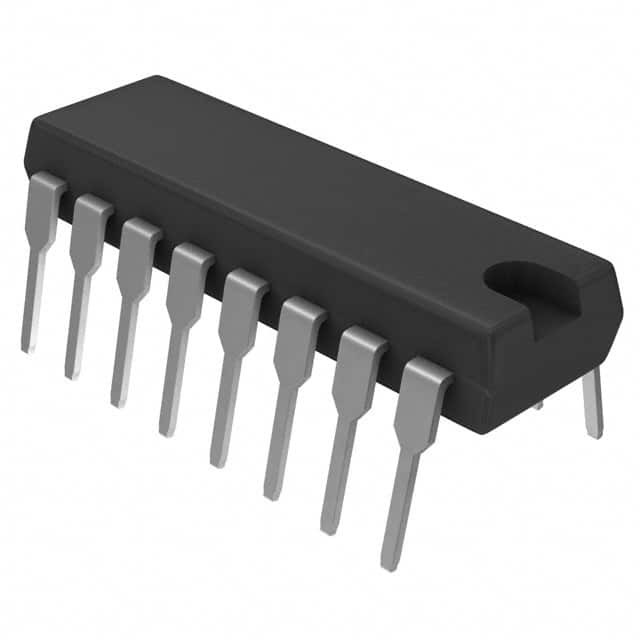

MAX691CPE+ IC SUPERVISOR 1 CHANNEL 16DIP Analog Devices Inc./Maxim Integrated (Ευρωπαϊκή Επιτροπή για την Ανάπτυξη της Εταιρείας)

Γενική περιγραφή

Η οικογένεια κυκλωμάτων ελέγχου MAX690 μειώνει την πολυπλοκότητα και τον αριθμό των στοιχείων που απαιτούνται για την παρακολούθηση της παροχής ενέργειας και τις λειτουργίες ελέγχου μπαταρίας σε συστήματα μικροεπεξεργαστών.Αυτά περιλαμβάνουν την επαναφορά μP και την αλλαγή μπαταρίας εφεδρικής, Watchdog χρονόμετρο, CMOS προστασία γραφής RAM, και προειδοποίηση διακοπής ρεύματος.Η οικογένεια MAX690 βελτιώνει σημαντικά την αξιοπιστία και την ακρίβεια του συστήματος σε σύγκριση με αυτό που μπορεί να επιτευχθεί με ξεχωριστά IC ή διακριτά εξαρτήματα.

Οφέλη και χαρακτηριστικά

● Η ολοκλήρωση της λειτουργίας εποπτείας εξοικονομεί χώρο στην επιφάνεια ενώ προστατεύει πλήρως τα συστήματα που βασίζονται σε μικροεπεξεργαστές
• Μετρητής τάσης ακριβείας
- 4,65V (MAX690, MAX691, MAX694, MAX695)
- 4,40V (MAX692, MAX693)
• Ενεργοποίηση ΟΚ/Επαναφορά της καθυστέρησης χρόνου
- 50ms, 200ms, ή ρυθμιζόμενο
• Χρονοδιακόπτης σκύλου φύλαξης
- 100ms, 1.6s, ή ρυθμιζόμενο
• Αντικατάσταση μπαταρίας
• Δείκτης τάσης για προειδοποίηση αποτυχίας ρεύματος ή χαμηλής μπαταρίας
• Ελάχιστος αριθμός εξωτερικών συστατικών
● Η χαμηλή κατανάλωση ηλεκτρικής ενέργειας στη λειτουργία εφεδρικής λειτουργίας της μπαταρίας παρατείνει τη διάρκεια ζωής της
• ρεύμα αναμονής 1μA
● Η ενσωματωμένη πύλη των σημάτων ενεργοποίησης τσιπ προστατεύει από λανθασμένα δεδομένα που γράφονται στη μνήμη RAM κατά τη διάρκεια γεγονότων χαμηλού VCC

Εφαρμογές

● Υπολογιστές
● Ελεγκτές
● Έξυπνα όργανα
● Συστήματα αυτοκινήτων
● Παρακολούθηση κρίσιμης ισχύος μP
