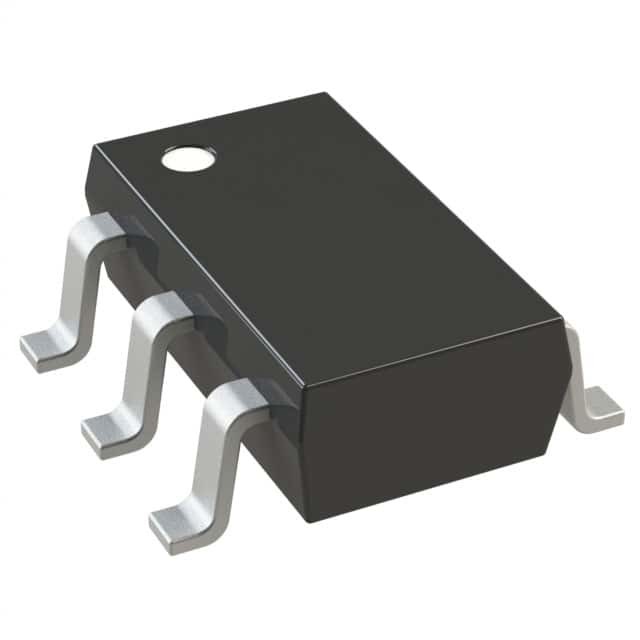

ADM6316DZ26ARJZ-R7 IC SUPERVISOR 1 CHANNEL SOT23-5 Αναλογικές συσκευές Inc.

Γενική περιγραφή

Τα ADM6316/ADM6317/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322 είναι κυκλώματα εποπτείας που παρακολουθούν τα επίπεδα τάσης τροφοδοσίας και την ακεραιότητα εκτέλεσης κώδικα σε συστήματα που βασίζονται σε μικροεπεξεργαστές.Εκτός από την παροχή των σημάτων επανεκκίνησης, ένας χρονοδιακόπτης σε τσιπ μπορεί να επαναφέρει τον μικροεπεξεργαστή αν δεν αποτύχει να αναβοσβήσει εντός προεπιλεγμένης περιόδου timeout.Ένα σήμα επαναφοράς μπορεί επίσης να επιβεβαιωθεί από ένα εξωτερικό κουμπί πίεσης μέσω μιας χειροκίνητης εισόδου επαναφοράςΟι επτά συσκευές διαθέτουν διαφορετικούς συνδυασμούς εισόδου φύλαξης, εισόδου χειροκίνητης επαναφοράς και διαμόρφωσης σταδίου εξόδου, όπως φαίνεται στον πίνακα 1.

Ειδικά χαρακτηριστικά

26 επιλογές επαναφοράς του κατώτατου ορίου
2.5 V έως 5 V σε αυξήσεις 100 mV
4 επιλογές επαναφοράς του timeout
1 ms, 20 ms, 140 ms και 1120 ms (ελάχιστο)
4 επιλογές timeout για φύλακες
6.3 ms, 102 ms, 1600 ms και 25,6 sec (τυπικό)
Εισαγωγή επαναφοράς χειροκίνητης λειτουργίας
Επαναφορά σταδίων εξόδου
Ενεργός χαμηλός σπρώξιμος
Ενεργό χαμηλό ανοικτού αποχέτευσης
Ενεργό υψηλό
Μικρή κατανάλωση ισχύος: 5 μA
Εγγυημένη έξοδος επαναφοράς ισχύουσα για VCC = 1 V
Ανεπάρκεια σε λάθη τροφοδοσίας
Προδιαγράφεται σε βιομηχανικό εύρος θερμοκρασίας
Πενταπτυχές πακέτο SOT-23

Εφαρμογές
Συστήματα μικροεπεξεργαστών
Υπολογιστές
Ελεγκτές
Εξυπνάκια
Φορητός εξοπλισμός
