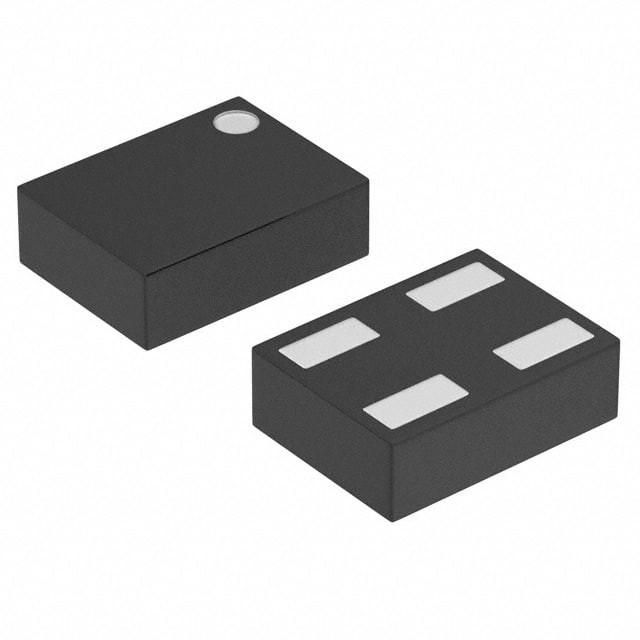

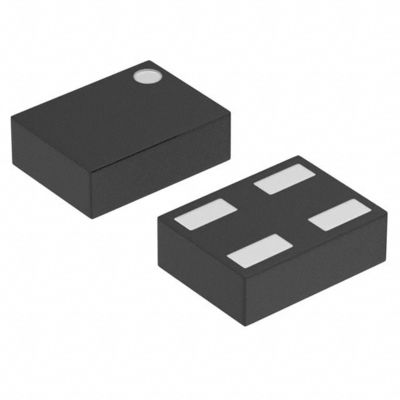

XC6119C25A7R-G IC SUPERVISOR 1 ΚΑΝΑΛΟ 4USPN Torex Semiconductor Ltd

■ Γενική περιγραφή

Η σειρά XC6118 είναι ένας ανιχνευτής τάσης χαμηλής κατανάλωσης ενέργειας με υψηλή ακρίβεια ανίχνευσης, κατασκευασμένος χρησιμοποιώντας τεχνολογίες CMOS και τεχνολογίες laser trimming.Δεδομένου ότι η πινακίδα αισθητήρα είναι διαχωρισμένη από την πινακίδα τροφοδοσίαςΤο XC6118 μπορεί να διατηρήσει την κατάσταση ανίχνευσης ακόμη και όταν η τάση της ελεγχόμενης παροχής ενέργειας πέφτει σε 0V.ο χρόνος καθυστέρησης απελευθέρωσης μπορεί να ρυθμιστεί από τον εξωτερικό πυκνωτή συνδεδεμένο με την καρφίτσα CdΗ καρφίτσα VOUT είναι διαθέσιμη τόσο σε διαμορφώσεις CMOS όσο και σε διαμορφώσεις ανοικτής αποχέτευσης N-κανάλι.

■ Ειδικότητες

Υψηλή ακρίβεια: ± 2% (η τάση ανίχνευσης είναι 1,5V)
:± 30mV(Πρόταση ανίχνευσης < 1,5V)
Μικρή κατανάλωση ρεύματος: 0,4μ A(Αναγνώριση, VIN=1,0V) (TYP.)
: 0,8μA(Αποδέσμευση, VIN=1,0V) ((TYP.)
Διάστημα ανίχνευσης τάσης: 0,8V ̇ 5,0V (0,1V με αυξήσεις)
Πεδίο τάσης λειτουργίας: 1,0 V ∼ 6,0 V
Χαρακτηριστικά θερμοκρασίας: ± 100ppm/°C (TYP.)
Διαμόρφωση εξόδου: CMOS, ανοικτή αποχέτευση N-κανάλι
Περιοχή θερμοκρασίας λειτουργίας: -40°C ∙ +85°C
Διαχωρισμένη καρφίτσα αισθητήρα: Διαχωρισμός τροφοδοσίας
Ενσωματωμένος χρόνος καθυστέρησης: ρυθμιζόμενος χρόνος καθυστέρησης απελευθέρωσης
Συσκευές: USP-4, SOT-25

■ Εφαρμογές

Συνοριακή επαναφορά μικροεπεξεργαστή
Ελέγχου τάσης φόρτισης
Συστήματα διακόπτη ασφαλείας μπαταρίας μνήμης
Σύνδεσμοι ανίχνευσης αποτυχίας ρεύματος
