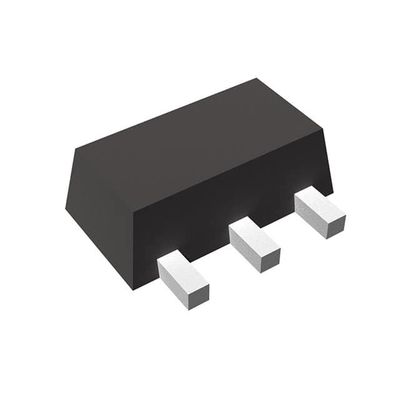

R3111H271A-T1-FE IC SUPERVISOR 1 CHANNEL SOT89-3 Nisshinbo Micro Devices Inc.

Εξωτερική γραμμή

Η σειρά R3111x είναι κυκλώματα IC ανιχνευτών τάσης με βάση το CMOS με υψηλή ακρίβεια κατώτατου ορίου ανιχνευτών και εξαιρετικά χαμηλό ρεύμα τροφοδοσίας,που μπορεί να λειτουργεί σε εξαιρετικά χαμηλή τάση και χρησιμοποιείται για επαναφορά του συστήματος, για παράδειγμαΚάθε ένα από αυτά τα διασυνοριακά συστήματα αποτελείται από μονάδα αναφοράς τάσης, συγκριτήρα, αντίσταση για τη ρύθμιση του ορίου ανίχνευσης, οδηγό εξόδου και κύκλωμα υστερέσης.Το κατώτατο όριο του ανιχνευτή καθορίζεται με υψηλή ακρίβεια εσωτερικά και δεν απαιτεί καμία ρύθμιση..
Υπάρχουν τρεις τύποι εξόδου, Nch ανοιχτής αποστράγγισης τύπου L, Nch ανοιχτής αποστράγγισης τύπου H και τύπου CMOS.και μπορεί να τροφοδοτείται από μία μόνο μπαταρία.
Υπάρχουν έξι τύποι πακέτων, TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB και SON1612-6.

Ειδικά χαρακτηριστικά

• ρεύμα τροφοδοσίας τύπου 0,8μA (VDD=1,5V)
• Περιοχή τάσης λειτουργίας0.7V έως 10.0V (Topt=25°C)
• Δείκτης ορίου0.9V έως 6.0V
• Πέρασμα ανίχνευσης ακρίβειας
• Συντελεστής μετατόπισης θερμοκρασίας του ορίου ανίχνευσης............ τύπου ± 100 ppm/°C
• Τύποι εξόδου........................................................................................Nch ανοιχτή αποστράγγιση L Nch ανοιχτή αποστράγγιση H και CMOS
• Συσκευές..................................................................TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB, SON1612-6

Εφαρμογές

• Επαναφορά της CPU και του λογικού κυκλώματος
• Ελέγχων μπαταρίας
• Συγκριτικός παράθυρος
• Κύκλος διαμόρφωσης κυμάτων
• Εφεδρικό κύκλωμα μπαταρίας
• Ανιχνευτής διακοπής ρεύματος
