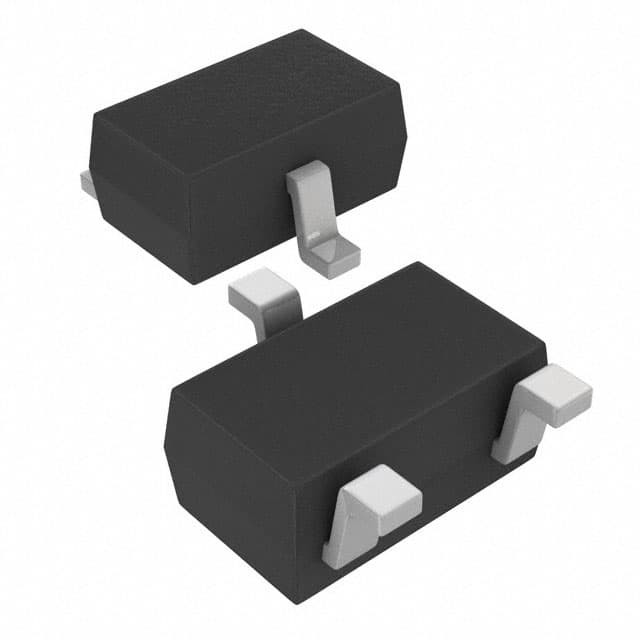

TCM809RVLB713 IC SUPERVISOR 1 ΚΑΝΑΛΟ SC70-3 Τεχνολογία μικροτσίπ
| Μάρκα | Microchip Technology |
|---|---|
| Αριθμό μοντέλου | TCM809RVLB713 |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | Αντιστατική τσάντα & χαρτόνια |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Τύπος | Απλή αναστοιχειοθέτηση/δύναμη-στην αναστοιχειοθέτηση | Αριθμός τάσεων ελεγχόμενων | 1 |
|---|---|---|---|
| Τάση - κατώτατο όριο | 2.63V | Αποδόσεις | Αντιφατικός, τοτέμ Πολωνός |
| Επαναφορά | Ενεργός χαμηλός | Διάλειμμα αναστοιχειοθέτησης | 140ms ελάχιστο |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) | Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SC-70, ΜΈΘΥΣΟΣ-323 | Πακέτο συσκευής του προμηθευτή | Sc-70-3 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| TCM809RVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809TVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809LVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809SVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809ZVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810MVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810LVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-290E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-290E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810TVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809JVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810SVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809MVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810JVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810RVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810ZVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-270E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-300E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-315E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-240E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-270E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Τα κυκλώματα TCM809 και TCM810 είναι οικονομικά αποδοτικά κυκλώματα εποπτείας συστήματος που έχουν σχεδιαστεί για την παρακολούθηση της VDD σε ψηφιακά συστήματα και παρέχουν ένα σήμα επαναφοράς στον επεξεργαστή υποδοχής, όταν είναι απαραίτητο.Δεν απαιτούνται εξωτερικά στοιχεία.
Χαρακτηριστικά
• Ηλεκτρονική ανίχνευση VDD για παροχές ονομαστικής τάσης συστήματος 2,5V, 3,0V, 3,3V, 5,0V• 140 msec Ελάχιστη περίοδος διακοπής της επανεκκίνησης
• ΕΠΙΣΤΑΣΗ Εξαγωγή σε VDD = 1,0V (TCM809)
• Χαμηλό ρεύμα τροφοδοσίας, 9 μA (τυπικό)
• Περαιτευτική ανοσία VDD
• Μικρές συσκευασίες 3-Pin SC-70 και SOT-23B
• Χωρίς εξωτερικά στοιχεία
• Έξοδος επαναφοράς σπρώξιμο-σύνδεσης
• Περιοχή θερμοκρασίας:
- Βιομηχανική, SC-70 (E): -40°C έως +85°C
- Επέκταση, SOT-23, SC-70 (V): -40°C έως +125°C
Εφαρμογές
• Υπολογιστές• Ενσωματωμένα Συστήματα
• Εξοπλισμός που λειτουργεί με μπαταρία
• Παρακολούθηση της τροφοδοσίας του κρίσιμου μικροελεγκτή
• Αυτοκινητοβιομηχανία
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Τεχνολογία μικροτσίπ |
| Κατηγορία προϊόντων | Εποπτεύοντες |
| Σειρά | - |
| Τύπος | Απλή επαναφορά/Αναφορά ενεργοποίησης |
| Συσκευή | Εναλλακτική συσκευασία |
| Μονάδα βάρους | 0.000219 ουγγιές |
| Στυλ εγκατάστασης | Επενδύσεις |
| Πακέτο-Κουτί | SC-70, SOT-323 |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Ενεργός χαμηλός σπρώξιμος-τραβήχτης |
| Συσκευή του προμηθευτή | SC-70-3 |
| Αποδόσεις | Σπρώξτε-Τραβήξτε, Τότεμ Στύλος |
| Επαναφορά | Ενεργός χαμηλός |
| Ρέλε παρακολούθησης τάσης | 1 |
| Επαναφορά χρόνου λήξης | 140 ms Ελάχιστο |
| Διάταξη ισχύος | 2.63V |
| Pd-Διαχέτευση ισχύος | 174 mW |
| Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Τρέχων παροχής λειτουργίας | 9 uA |
| Εναλλαγή μπαταρίας-εφεδρικής | Δεν υπάρχει υποστήριξη. |
| Η τάση τροφοδοσίας-μέγιστη | 5.5 V |
| Η τάση τροφοδοσίας-Min | 1 V |
| Πακέτο-Κουτί | SC-70-3 |
| Χρονοδιακόπτες φύλαξης σκύλου | Δεν υπάρχει σκύλος φύλαξης. |
| Δύναμη ισχύος | 2.5 V 3 V 3.3 V 5 V |
| Παρακολούθηση εισροών | 1 Εισαγωγή |
| Επιστροφή χειροκίνητης λειτουργίας | Χωρίς χειροκίνητη επαναφορά |
| Σήματα ενεργοποιημένα με τσιπ | Χωρίς ενεργοποίηση τσιπ |
| Ανίχνευση διακοπής τροφοδοσίας | - Όχι, όχι. |
| Επαναφορά-Αποβολή-Χρόνος | 560 ms |
| Πέρασμα υπερυψωτικής τάσης | 2.66 V |
| Πέρασμα χαμηλής τάσης | 2.59 V |
Περιγραφές
Επικεφαλής σπρώξιμο-σύνδεση, Τότεμ Πόλο 1 κανάλι SC-70-3
Επικεφαλής επεξεργαστή 2.63V 1 ενεργό χαμηλό/πυροβολητικό 3-pin SC-70 T/R
Ελεγκτικά κυκλώματα μικροεπεξεργαστής 2.63V
