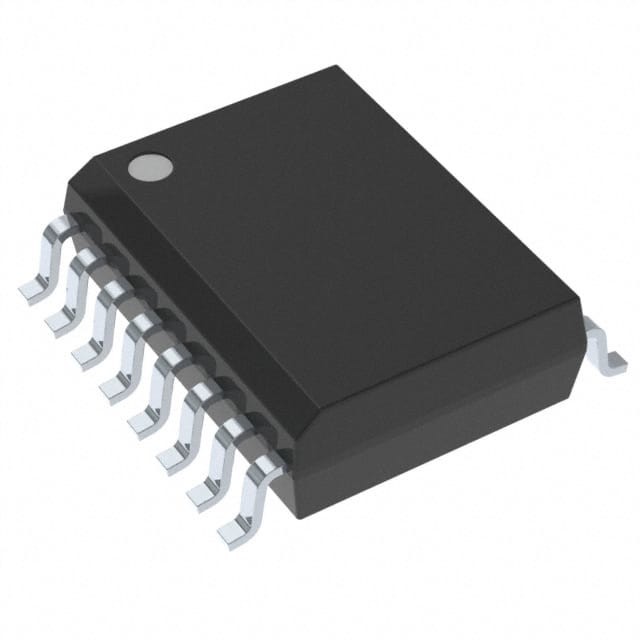

ADM691ARZ-REEL IC SUPERVISOR 1 ΚΑΝΑΛΟ 16SOIC Analog Devices Inc.
| Μάρκα | Analog Devices Inc. |
|---|---|
| Αριθμό μοντέλου | ADM691ARZ-REEL |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | Αντιστατική τσάντα & χαρτόνια |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Τύπος | Εφεδρικό κύκλωμα μπαταρίας | Αριθμός τάσεων ελεγχόμενων | 1 |
|---|---|---|---|
| Τάση - κατώτατο όριο | 4.65V | Αποδόσεις | Ανοικτός αγωγός, αντιφατικός |
| Επαναφορά | Ενεργός υψηλός/ενεργός χαμηλός | Διάλειμμα αναστοιχειοθέτησης | 35 ms ελάχιστο |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) | Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 16-SOIC (0,295", 7,50 mm πλάτος) | Πακέτο συσκευής του προμηθευτή | 16-SOIC |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| ADM691ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691ARZ-REEL7 | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8691ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARWZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM696ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM696ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8695ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM699ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARWZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARWZ-REEL7 | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM699ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM697ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8697ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM699AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARW-REEL7 | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM696AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM697AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8691ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8691ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8693ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8693ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8695ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8695ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8697ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8697ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8699ARW | IC SUPERVISOR MPU 4.65V 16SOIC | |
| ADM699AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8699ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8693ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8699ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Η οικογένεια κυκλωμάτων εποπτείας ADM690 ADM695 προσφέρει ολοκληρωμένες λύσεις με ένα μόνο τσιπ για την παρακολούθηση της παροχής ενέργειας και τις λειτουργίες ελέγχου μπαταρίας σε συστήματα μικροεπεξεργαστών.Αυτές οι λειτουργίες περιλαμβάνουν μP επαναφορά, εναλλαγή μπαταρίας εφεδρικής λειτουργίας, χρονόμετρο φύλαξης, προστασία εγγραφής CMOS RAM και προειδοποίηση για διακοπή ρεύματος.Η πλήρης οικογένεια παρέχει μια ποικιλία διαμορφώσεων για να ικανοποιήσει τις περισσότερες απαιτήσεις συστήματος μικροεπεξεργαστών.
Ειδικά χαρακτηριστικά
Υψηλότερη αναβάθμιση για MAX690 MAX695Προδιαγράφεται πάνω από τη θερμοκρασία
Μικρή κατανάλωση ενέργειας (5 mW)
Μετρητής τάσης ακριβείας
Επαναφορά της επιβεβαίωσης σε 1 V VCC
Χαμηλή αντίσταση ενεργοποίησης διακόπτη 1,5 V κανονικό, 20 Ω σε εφεδρικό
Μετακίνηση υψηλού ρεύματος (100 mA)
Χρονοδιακόπτης φύλαξης 100 ms, 1,6 s ή ρυθμιζόμενος
600 nA ρεύμα αναμονής
Αυτόματη εναλλαγή ισχύος ασφαλείας της μπαταρίας
Εξαιρετικά γρήγορη πύλη σήματος που ενεργοποιείται από τσιπ (5 ns)
Παρακολούθηση τάσης για διακοπή τροφοδοσίας
Εφαρμογές
Συστήματα μικροεπεξεργαστώνΥπολογιστές
Ελεγκτές
Έξυπνα όργανα
Συστήματα αυτοκινήτων
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Αναλογικές συσκευές |
| Κατηγορία προϊόντων | Εποπτεύοντες |
| Σειρά | ADM691 |
| Τύπος | Εφεδρικό κύκλωμα μπαταρίας |
| Συσκευή | Εναλλακτική συσκευασία |
| Μονάδα βάρους | 0.023492 ουγγιές |
| Στυλ εγκατάστασης | Επενδύσεις |
| Πακέτο-Κουτί | 16-SOIC (0,295", 7,50 mm πλάτος) |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Ανοιχτή αποχέτευση |
| Συσκευή του προμηθευτή | 16-SOIC |
| Αποδόσεις | Ανοιχτή αποχέτευση, σπρώξιμο-σύλωση |
| Επαναφορά | Ενεργός υψηλός/Ενεργός χαμηλός |
| Ρέλε παρακολούθησης τάσης | 1 |
| Επαναφορά χρόνου λήξης | 35 ms Ελάχιστο |
| Διάταξη ισχύος | 4.65V |
| Pd-Διαχέτευση ισχύος | 600 mW |
| Μέγιστη θερμοκρασία λειτουργίας | + 85 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Τρέχων παροχής λειτουργίας | 10,95 mA |
| Εναλλαγή μπαταρίας-εφεδρικής | Υποστήριξη |
| Η τάση τροφοδοσίας-μέγιστη | 5.5 V |
| Η τάση τροφοδοσίας-Min | 40,75 V |
| Πακέτο-Κουτί | ΣΟΙΚ-16 |
| Χρονοδιακόπτες φύλαξης σκύλου | Σκύλος φύλαξης |
| Δύναμη ισχύος | 4.65 V |
| Παρακολούθηση εισροών | 1 Εισαγωγή |
| Επιστροφή χειροκίνητης λειτουργίας | Χωρίς χειροκίνητη επαναφορά |
| Σήματα ενεργοποιημένα με τσιπ | Ενεργοποίηση τσιπ |
| Ανίχνευση διακοπής τροφοδοσίας | - Ναι, ναι. |
| Επαναφορά-Αποβολή-Χρόνος | 70 ms |
| Πέρασμα υπερυψωτικής τάσης | 40,73 V |
| Πέρασμα χαμηλής τάσης | 4.5 V |
Λειτουργικό συμβατό στοιχείο
Φόρμα, συσκευασία, λειτουργικό συμβατό στοιχείο
| Παρασκευαστής | Περιγραφή | Κατασκευαστής | Συγκρίνετε |
| ADM691AR Κύκλοι ισχύος |
Διοίκηση ενεργειακού εφοδιασμού 1 καναλιού CKT, PDSO16, SOIC-16 | Η Rochester Electronics LLC | ADM691ARZ-REEL εναντίον ADM691AR |
| ADM691AARWZ Κύκλοι ισχύος |
Διοίκηση ενεργειακού εφοδιασμού 1 καναλιού CKT, PDSO16, SOIC-16 | Η Rochester Electronics LLC | ADM691ARZ-REEL εναντίον ADM691AARWZ |
| ADM691AARWZ-REL Κύκλοι ισχύος |
Ελεγκτής μικροεπεξεργαστή με εναλλακτική μπαταρία, ρυθμιζόμενη επαναφορά και περιόδους παρακολούθησης, σήματα ενεργοποίησης τσιπ, κατώτατη τάση 4,65V, παρακολούθηση,Εφεδρική μπαταρία και χαμηλή κατάσταση VCC O/P και ρεύμα εξόδου 250mA | Ανάλογες συσκευές Inc | Αντιμετωπίστε το ADM691ARZ-REEL vs ADM691AARWZ-REEL |
| Δέκα και εννέα Κύκλοι ισχύος |
IC 1-CHANNEL MANAGEMENT POWER SUPPLY CKT, PDSO16, SOIC-16, κυκλώματα διαχείρισης ισχύος | Ανάλογες συσκευές Inc | Το ADM691ARZ-REEL έναντι του ADM691AR-REEL7 |
| ADM691AARW Κύκλοι ισχύος |
Διοίκηση ενεργειακού εφοδιασμού 1 καναλιού CKT, PDSO16, SOIC-16 | Η Rochester Electronics LLC | ADM691ARZ-REEL εναντίον ADM691AARW |
| ADM691AARW-REEL Κύκλοι ισχύος |
Διοίκηση ενεργειακού εφοδιασμού 1 καναλιού CKT, PDSO16, SOIC-16 | Η Rochester Electronics LLC | Το ADM691ARZ-REEL εναντίον του ADM691AARW-REEL |
| Δέκα και εννέα Κύκλοι ισχύος |
Διοίκηση ενεργειακού εφοδιασμού 1 καναλιού CKT, PDSO16, SOIC-16 | Η Rochester Electronics LLC | Το ADM691ARZ-REEL εναντίον του ADM691AR-REEL |
| ADM691ARZ Κύκλοι ισχύος |
Ελεγκτής μικροεπεξεργαστή με εναλλακτική μπαταρία, 50 ms ονομαστική ρυθμιζόμενη περίοδος επαναφοράς, ρυθμιζόμενη περίοδος παρακολούθησης, σήματα ενεργοποίησης τσιπ, 4,65V κατώτατη τάση, παρακολούθηση,Εφεδρική μπαταρία και χαμηλή κατάσταση VCC O/P και ρεύμα εξόδου 100mA | Ανάλογες συσκευές Inc | ADM691ARZ-REEL εναντίον ADM691ARZ |
| Επικεφαλής: Κύκλοι ισχύος |
Ελεγκτής μικροεπεξεργαστή με εναλλακτική μπαταρία, 50 ms ονομαστική ρυθμιζόμενη περίοδος επαναφοράς, ρυθμιζόμενη περίοδος παρακολούθησης, σήματα ενεργοποίησης τσιπ, 4,65V κατώτατη τάση, παρακολούθηση,Εφεδρική μπαταρία και χαμηλή κατάσταση VCC O/P και ρεύμα εξόδου 100mA | Ανάλογες συσκευές Inc | Το ADM691ARZ-REEL εναντίον του ADM691ARZ-REEL7 |
Περιγραφές
Επικεφαλής ανοικτή αποχέτευση, σπρώξιμο-σύνδεση 1 κανάλι 16-SOIC
Επικεφαλής επεξεργαστή 4.65V 1 ενεργό υψηλό/ενεργό χαμηλό αυτοκινητοβιομηχανικό 16-pin SOIC T/R
Ελεγκτικά κυκλώματα IC 5V MPU μπαταρία Mgmt
