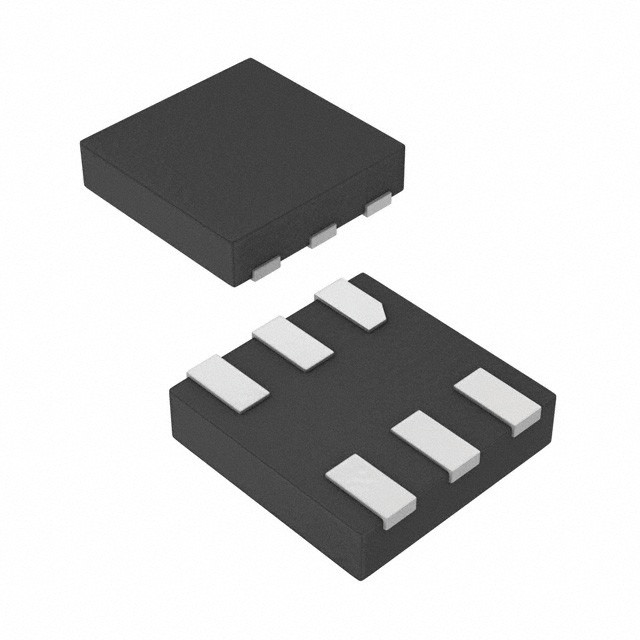

MAX6381LT29D1+T IC SUPERVISOR 1 CHANNEL 6UDFN Αναλογικές συσκευές Inc./Maxim Integrated

Γενική περιγραφή

Τα κυκλώματα ελέγχου μικροεπεξεργαστή (μP) MAX6381®MAX6390 παρακολουθούν τις τάσεις τροφοδοσίας από +1,8V έως +5,0V ενώ καταναλώνουν μόνο 3μA ρεύματος τροφοδοσίας σε +1,8V.Κάθε φορά που το VCC πέφτει κάτω από τα όρια επαναφοράς που ορίζονται από το εργοστάσιο, η έξοδος επαναφοράς δηλώνει και παραμένει δηλωμένη για ένα ελάχιστο χρονικό διάστημα αναφοράς μετά την αύξηση του VCC πάνω από το όριο επαναφοράς.σε αυξήσεις περίπου 100mVΕπτά ελάχιστες καθυστερήσεις επαναφοράς χρόνου που κυμαίνονται από 1ms έως 1200ms είναι διαθέσιμες.

Χαρακτηριστικά

* Φαρμακευτικά ρυθμισμένα όρια τάσης από +1,58V έως +4,63V σε αυξήσεις περίπου 100mV
* ±2,5% ακρίβεια κατώτατου ορίου επαναφοράς πάνω από τη θερμοκρασία (-40°C έως +125°C)
* Επτά διαθέσιμες περιόδους διακοπής επαναφοράς: 1ms, 20ms, 140ms, 280ms, 560ms, 1120ms, 1200ms (min)
* 3 Επαναφορά επιλογών εξόδου
Ενεργό χαμηλό σπρώξιμο-συγκέντρωση
Ενεργός υψηλός σπρώξιμος-τραβήχτης
Ενεργός χαμηλής ανοικτής αποχέτευσης
* Επαναφορά της κατάστασης εξόδου εγγυημένη ισχύς μέχρι VCC = 1V
* Εισαγωγή επαναφοράς χειροκίνητης λειτουργίας (MAX6384/MAX6385/MAX6386)
* Βοηθητική επαναφορά (MAX6387/MAX6388/MAX6389)
* Χρονοδιάγραμμα επαναφοράς VCC (1120ms ή 1200ms) / Εγχειρίδιο
Επαναφορά του Timeout (140ms ή 150ms) (MAX6390)
* Αρνητική παροδική ασυλία VCC
* Χαμηλή κατανάλωση ισχύος 6μA σε +3,6V και 3μA σε +1,8V
* Πιν συμβατό με MAX809/MAX810/MAX803/MAX6326/MAX6327/MAX6328/MAX6346/MAX6347/MAX6348, και MAX6711/MAX6712/MAX6713
* Μικρές συσκευασίες μDFN 3-Pin/4-Pin SC70 και 6-Pin

Εφαρμογές

Υπολογιστές
Ελεγκτές
Έξυπνα όργανα
Κριτική μP και μC
Παρακολούθηση ισχύος
Φορητή/μπαταρία
Εξοπλισμός με κινητήρα
Συστήματα διπλής τάσης
