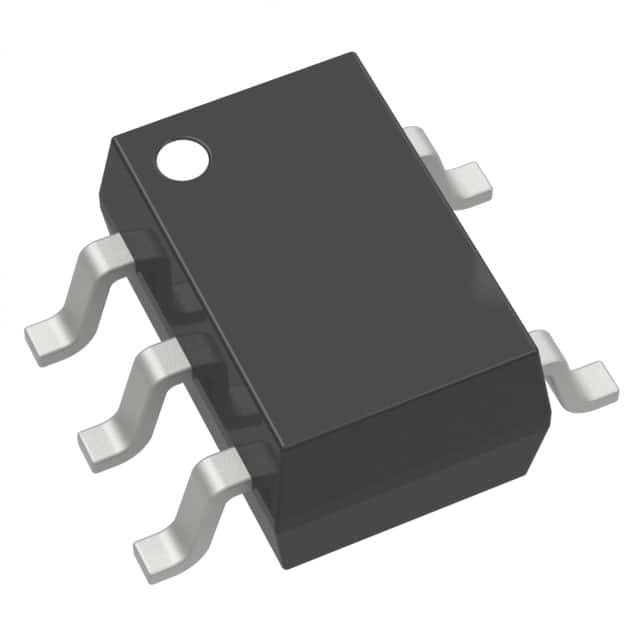

ADM823TYKSZ-R7 IC SUPERVISOR 1 CHANNEL SC70-5 Αναλογικές συσκευές Inc.

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Τύπος | Απλή αναστοιχειοθέτηση/δύναμη-στην αναστοιχειοθέτηση | Αριθμός τάσεων ελεγχόμενων | 1 |
---|---|---|---|
Τάση - κατώτατο όριο | 3.08V | Αποδόσεις | Αντιφατικός, τοτέμ Πολωνός |
Επαναφορά | Ενεργός χαμηλός | Διάλειμμα αναστοιχειοθέτησης | 140ms ελάχιστο |
Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) | Τύπος στερέωσης | Επεξεργασία επιφανείας |
Πακέτο / Κουτί | 5-TSSOP, SC-70-5, ΜΈΘΥΣΟΣ-353 | Πακέτο συσκευής του προμηθευτή | Sc-70-5 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
ADM823TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM823ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM824SYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM824RYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM825ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM823SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM825SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM823YYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM823LYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM825TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM823LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM823MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM823RYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM823SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM823TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM823YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM823ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM825ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM825LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM825TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM825YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM825SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM825MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
ADM825MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
ADM823MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Τα ADM823/ADM824/ADM825 είναι κυκλώματα εποπτείας που παρακολουθούν τα επίπεδα τάσης τροφοδοσίας και την ακεραιότητα εκτέλεσης κώδικα σε συστήματα με βάση μικροεπεξεργαστή.Εκτός από την παροχή των σημάτων επανεκκίνησης, ένας χρονοδιακόπτης φύλαξης στο τσιπ μπορεί να επαναφέρει τον μικροεπεξεργαστή σε κατάσταση που δεν λειτουργεί εντός προεπιλεγμένης περιόδου timeout.μέσω εγχειρικής εισόδου επαναφοράςΤα τρία μέρη διαθέτουν διαφορετικούς συνδυασμούς εισόδου φύλαξης, εισόδου χειροκίνητης επαναφοράς και διαμόρφωσης σταδίου εξόδου, όπως φαίνεται στον πίνακα 1.
Ειδικά χαρακτηριστικά
Διάταξη τροφοδοσίας ισχύος 2,5 V έως 5 V7 επιλογές κατώτατου ορίου επαναφοράς: 2,19 V έως 4,63 V
140 ms (ελάχιστο) timeout επαναφοράς
Χρονοδιακόπτης φύλαξης με 1.6 δευτερόλεπτα timeout (ADM823, ADM824)
Εισαγωγή επαναφοράς χειροκίνητης λειτουργίας (ADM823, ADM825)
Στάδια εξόδου σπρώξιμο-σύνδεση
Επαναφορά (ADM823)
Επαναφορά, επαναφορά (ADM824/ADM825)
Μικρή κατανάλωση ισχύος: 5 μA
Εγγυημένη έξοδος επαναφοράς ισχύουσα για VCC = 1 V
Ανεπάρκεια σε λάθη τροφοδοσίας
Προδιαγράφεται σε εύρος θερμοκρασίας αυτοκινήτων
Πενταπτυχιακές συσκευές SC70 και SOT-23
Εφαρμογές
Συστήματα μικροεπεξεργαστώνΥπολογιστές
Ελεγκτές
Εξυπνάκια
Φορητός εξοπλισμός
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Αναλογικές συσκευές |
Κατηγορία προϊόντων | Εποπτεύοντες |
Σειρά | ADM823 |
Τύπος | Απλή επαναφορά/Αναφορά ενεργοποίησης |
Συσκευή | Εναλλακτική συσκευασία |
Μονάδα βάρους | 0.000705 ουγγιές |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 5-TSSOP, SC-70-5, SOT-353 |
Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Σπρώξε-Τράβηξε |
Συσκευή του προμηθευτή | SC-70-5 |
Αποδόσεις | Σπρώξτε-Τραβήξτε, Τότεμ Στύλος |
Επαναφορά | Ενεργός χαμηλός |
Ρέλε παρακολούθησης τάσης | 1 |
Επαναφορά χρόνου λήξης | 140 ms Ελάχιστο |
Διάταξη ισχύος | 3.08V |
Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Τρέχων παροχής λειτουργίας | 24 uA |
Εναλλαγή μπαταρίας-εφεδρικής | Δεν υπάρχει υποστήριξη. |
Η τάση τροφοδοσίας-μέγιστη | 5.5 V |
Η τάση τροφοδοσίας-Min | 1 V |
Πακέτο-Κουτί | SC-70-5 |
Χρονοδιακόπτες φύλαξης σκύλου | Σκύλος φύλαξης |
Δύναμη ισχύος | 1 V έως 5,5 V |
Παρακολούθηση εισροών | 1 Εισαγωγή |
Επιστροφή χειροκίνητης λειτουργίας | Επανεγκατάσταση χειροκίνητη |
Σήματα ενεργοποιημένα με τσιπ | Χωρίς ενεργοποίηση τσιπ |
Ανίχνευση διακοπής τροφοδοσίας | - Όχι, όχι. |
Επαναφορά-Αποβολή-Χρόνος | 280 ms |
Πέρασμα υπερυψωτικής τάσης | 3.11 V |
Πέρασμα χαμηλής τάσης | 30,04 V |
Περιγραφές
Επικεφαλής σπρώξιμο-τρίψιμο, Τότεμ Πόλο 1 κανάλι SC-70-5
Επικεφαλής επεξεργαστή 3.08V 1 ενεργό χαμηλό/πυροβολητικό 5-πιν SC-70 T/R
Ελεγκτικά κυκλώματα ενεργός χαμηλός φύλακας Superv.
