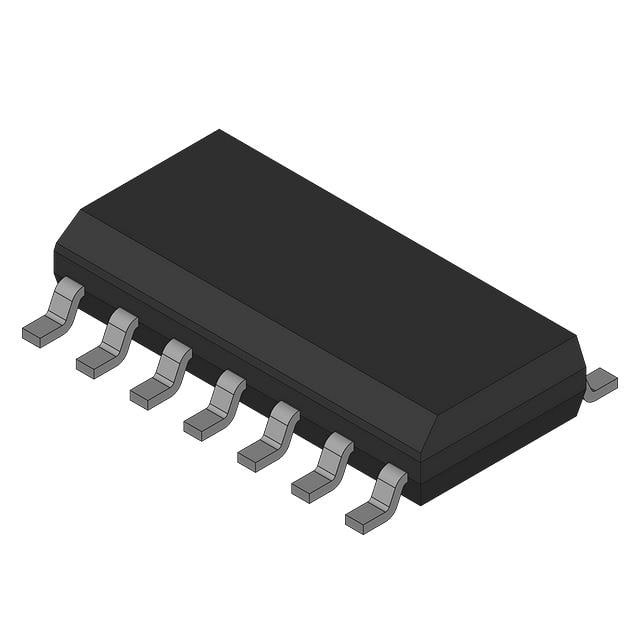

X40020S14I-B IC SUPERVISOR 2 ΚΑΝΑΛΟ 14SOIC Renesas Electronics America Inc.

Περιγραφή

Το X40020 συνδυάζει τον έλεγχο επαναφοράς ενεργοποίησης, το χρονόμετρο του σκύλου, την εποπτεία της τάσης τροφοδοσίας και τη δευτερογενή εποπτεία και την χειροκίνητη επαναφορά σε ένα πακέτο.μειώνει τις απαιτήσεις για χώρο στην επιφάνεια, και αυξάνει την αξιοπιστία.

Ειδικά χαρακτηριστικά

• Ανίχνευση διπλής τάσης και επαναφορά
Τρεις τυπικές ρυθμίσεις ορίου επαναφοράς (4.6V/2.9V, 4.6V/2.6V, 2.9V/1.6V)
Δοκιμάζεται μέχρι 0,9V
Διορθώστε τα κατώτατα όρια τάσης επαναφοράς χαμηλής τάσης χρησιμοποιώντας ειδική σειρά προγραμματισμού
Το σήμα επαναφοράς ισχύει για VCC = 1V
¢ Παρακολούθηση δύο τάσεων ή ανίχνευση διακοπής ρεύματος
• Εναλλακτικός διακόπτης μπαταρίας
• VOUT: 5mA έως 50mA από VCC· 250μA από VBATT
• Μητρώο ανίχνευσης σφαλμάτων
• Επιλέξιμος χρόνος λήξης επαναφοράς της ενεργοποίησης (0,05s, 0,2s, 0,4s, 0,8s)
• Επιλέξιμο διάστημα χρονοδιακόπτη watchdog ((25ms, 200ms, 1.4s, off)
• Αποσύνδεση εισόδου χειροκίνητης επαναφοράς
• CMOS χαμηλής ισχύος
Τυπικό ρεύμα αναμονής 25μA, watchdog on
Τυπικό ρεύμα αναμονής 6μA, watchdog off
∆εν ισχύει για ηλεκτρική ενέργεια.
• Διασύνδεση δύο καλωδίων 400 kHz
• λειτουργία τροφοδοσίας 2.7V έως 5.5V
• Διαθέσιμα πακέτα
¥14 SOIC με μόλυβδο, TSSOP
• Τετάρτες οθόνης: 5V έως 1,6V
• Ασφάλεια μνήμης
• Χωρίς Pb και διαθέσιμο με αναψύκωση (συμμόρφωση με το RoHS)

Εφαρμογές

• Εξοπλισμός επικοινωνιών
Ρουτέρ, κόμβοι, διακόπτες
Δίσκοι συστοιχίας
• βιομηχανικά συστήματα
Ο έλεγχος της διαδικασίας
“Εξυπνά όργανα
• Υπολογιστικά συστήματα
Πληροφορίες
∆ιακομιστές δικτύου
