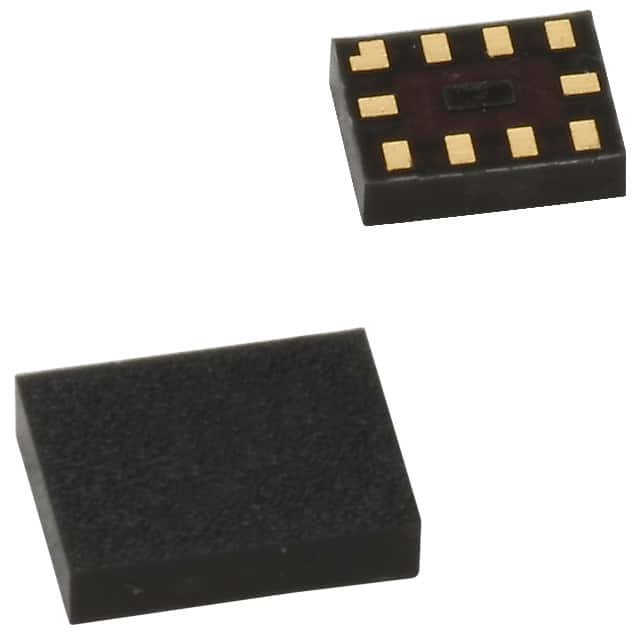

1.65V-5.5V ολοκληρωμένα κυκλώματα FSA2257L10X SW SPDTX2 1.15OHM 10MICROPAK διεπαφών

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Κύκλωμα διακοπτών | SPDT | Κύκλωμα Πολυπλέκτη/Αποπολυπλέκτη | 2:1 |
---|---|---|---|
Αριθμός κυκλωμάτων | 2 | -κρατική αντίσταση (Max) | 1.15Ohm |
Ταίριασμα κανάλι--καναλιών (ΔRon) | 60mOhm | Τάση - ανεφοδιασμός, ενιαίος (V+) | 1,65V ~ 5,5V |
Τάση - ανεφοδιασμός, διπλός (V±) | - | Χρόνος διακοπτών (τόνος, λιμοκοντόρος) (Max) | 35ns, 15ns |
-3db Εύρος ζώνης | 200MHz | Έγχυση δαπανών | 10PC |
Ικανότητα καναλιών (καίσιο (μακριά), CD (μακριά)) | 12pF | Τρέχων - διαρροή (ΕΙΝΑΙ (μακριά)) (Max) | 2nA |
Λογομαχία | -75dB @ 1MHz | Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση | 10-UFQFN εκτεθειμένο μαξιλάρι |
Συσκευασία συσκευών προμηθευτών | 10-MicroPak™ | ||
Επισημαίνω | 1.65V ολοκληρωμένα κυκλώματα διεπαφών,5.5V ολοκληρωμένα κυκλώματα διεπαφών,FSA2257L10X |
Περιγραφή προϊόντων
FSA2257L10X ONSEMI ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ SW SPDTX2 1.15OHM 10MICROPAK
Λεπτομέρειες προϊόντων
Γενική περιγραφή
Το FSA2257 είναι μια υψηλή επίδοση που το αμφίδρομο διπλό ενιαίο διπλάσιο Πολωνού ρίχνει (SPDT) τον αναλογικό διακόπτη. Αυτός ο διακόπτης μπορεί να διαμορφωθεί ως είτε πολυδιαυλωτής είτε αποπολυπλέκτης από τις επίλεκτες καρφίτσες. Η συσκευή χαρακτηρίζει υπερβολικά χαμηλό RON του μεγίστου 1.3Ω σε 4.5V VCC και θα λειτουργήσει πέρα από την ευρεία VCC σειρά 1.65V σε 5.5V. Η συσκευή κατασκευάζεται με submicron CMOS την τεχνολογία για να επιτύχει τις γρήγορες ταχύτητες μετατροπής και σχεδιάζεται για τη λειτουργία σπάσιμο-πριν από-τύπου. Η επίλεκτη εισαγωγή είναι συμβατό σύστημα επιπέδων TTL.
Χαρακτηριστικά γνωρίσματα
■Μέγιστο 1.15Ω στην αντίσταση (RON) για τον ανεφοδιασμό 4.5V■0.3Ω ανώτατη λειότητα RON για τον ανεφοδιασμό +5V
■Διαστημική συσκευασία MicroPak™ αποταμίευσης
■Ευρεία VCC λειτουργούσα σειρά: 1.65V σε 5.5V
■Γρήγορος διεγερτικός και χρόνος διακοπών
■Ο σπάσιμο-πριν από-τύπος επιτρέπει τα στοιχεία κυκλώματος
■Over-voltage ανεκτική TTL συμβατή εισαγωγή ελέγχου
Προδιαγραφές
Ιδιότητες | Αξία ιδιοτήτων |
---|---|
Κατασκευαστής | Ημιαγωγός θλφαηρθχηλδ |
Κατηγορία προϊόντων | Αναλογικοί διακόπτες, πολυδιαυλωτές, αποπολυπλέκτες |
Συσκευασία | Εξέλικτρο |
Μονάδα-βάρος | 0,000776 oz |
Μοντάρισμα-ύφος | SMD/SMT |
Διαμόρφωση | 2 Χ SPDT |
Μέγιστη λειτουργούσα θερμοκρασία | + 85 Γ |
Λειτουργούσα σειρά θερμοκρασίας | - 40 Γ |
Λειτουργώ-ανεφοδιασμός-τάση | 1.65 Β σε 5,5 Β |
Ανεφοδιασμός-τρέχων-ανώτατος | NA 500 |
Μέρος-#-ψευδώνυμα | FSA2257L10X_NL |
Ανεφοδιασμός-τάση-ανώτατος | 5.5 Β |
Ανεφοδιασμός-τάση-ελάχιστος | 1.65 Β |
Συσκευασία-περίπτωση | MicroPak-10 |
Ανεφοδιασμός-τύπος | Ενιαίος ανεφοδιασμός |
-αντίσταση-ανώτατος | 1,3 ωμ |
Από-χρόνος-ανώτατος | 15 NS |
Λιμένες των διακοπτών | 2 διακόπτης |
-χρόνος-ανώτατος | 35 NS |
Μετατροπή-τάση-ανώτατος | 4.5 Β |
Διακόπτης-συνεχής-ρεύμα | 200 μΑ |
Περιγραφές
Αναλογική διπλή SPDT 10-καρφίτσα MicroPak W T/R διακοπτών
Αναλογική χαμηλή RON διακοπτών χαμηλή τάση διπλό SPDT ολοκληρωμένων κυκλωμάτων δις-άμεση
