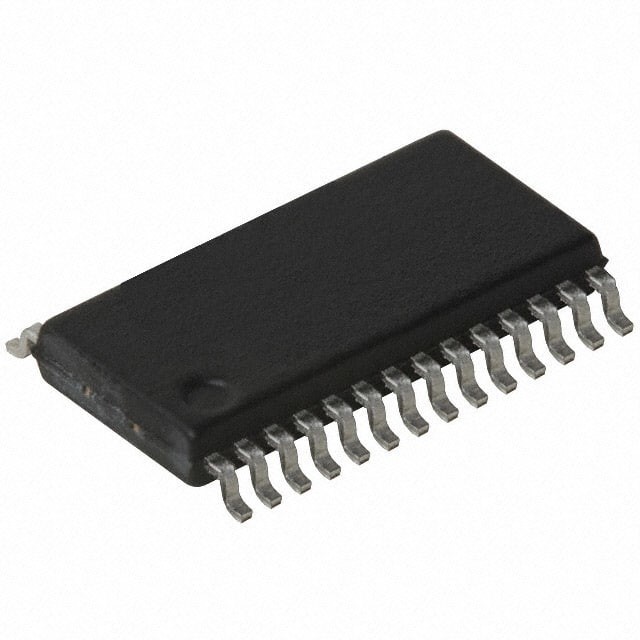

Ft232rl-ΕΞΈΛΙΚΤΡΟ FS ΤΜΗΜΑΤΙΚΌ 28-SSOP FTDI ολοκληρωμένων κυκλωμάτων διεπαφών USB UART

Περιγραφή

Το FT232R είναι ένα USB στην τμηματική συσκευή διεπαφών UART που ενσωματώνει ένα εξωτερικό EEPROM, τους αντιστάτες λήξης USB, και ένα ολοκληρωμένο κύκλωμα ρολογιών που δεν απαιτεί ένα εξωτερικό κρύσταλλο μέσα στη συσκευή, που απλοποιεί USB στα τμηματικά σχέδια και που μειώνει την εξωτερική συστατική αρίθμηση. Έχει αναπτυχθεί για να λειτουργήσει αποτελεσματικά με έναν ελεγκτή οικοδεσποτών USB με την κατανάλωση όσο το δυνατόν περισσότερων του συνολικού εύρους ζώνης USB.

Χαρακτηριστικά γνωρίσματα

Το FT232R είναι ένα USB στην τμηματική διεπαφή UART με τα ακόλουθα προηγμένα χαρακτηριστικά γνωρίσματα:

Ενιαίο τσιπ USB στην ασύγχρονη τμηματική διεπαφή μεταφοράς δεδομένων.
Ολόκληρο πρωτόκολλο USB που αντιμετωπίζεται στο τσιπ. Κανένας USB προγραμματισμός υλικολογισμικού που απαιτείται ειδικός.
Πλήρως ενσωματωμένος 1024 μπιτ EEPROM που αποθηκεύει τη I/O διαμόρφωση περιγραφέων συσκευών και CBUS.
Πλήρως ενσωματωμένοι αντιστάτες λήξης USB.
Πλήρως ενσωματωμένη παραγωγή ρολογιών χωρίς το εξωτερικό κρύσταλλο που απαιτείται συν την προαιρετική επιλογή παραγωγής ρολογιών που επιτρέπει το α κόλλα-λιγότερη διεπαφή σε εξωτερικό MCU ή FPGA.
Ποσοστά μεταφοράς δεδομένων από 300 baud σε 3 Mbaud (RS422, RS485, RS232) σε επίπεδα TTL.
η ψηφιολέξη 128 λαμβάνει τον απομονωτή και η ψηφιολέξη 256 διαβιβάζει τον απομονωτή που χρησιμοποιεί τη λειαίνοντας τεχνολογία απομονωτών για να επιτρέψει την υψηλή ρυθμοαπόδοση στοιχείων.
Ο δικαίωμα-ελεύθερος εικονικός λιμένας COM FTDI (VCP) και οι άμεσοι οδηγοί (D2XX) αποβάλλουν την απαίτηση για την ανάπτυξη οδηγών USB στις περισσότερες περιπτώσεις.
Μοναδικό χαρακτηριστικό γνώρισμα FTDIChip-ID™ USB.
Διαμορφώσιμες I/O καρφίτσες CBUS.
Διαβιβάστε και λάβετε τα σήματα κίνησης των οδηγήσεων.
Υποστήριξη διεπαφών UART για 7 ή 8 μπιτ στοιχείων, 1 ή 2 μπιτ στάσεων και περίεργος/ακόμα και/σημάδι/διάστημα/καμία ισότητα
FIFO λαμβάνει και διαβιβάζει τους απομονωτές για την υψηλή ρυθμοαπόδοση στοιχείων.
Σύγχρονες και ασύγχρονες επιλογές διεπαφών κτυπήματος κομματιών με τα στροβοσκόπια RD# και WR#.
Συσκευή που παρέχεται που προγραμματίζεται εκ των πρότερων το μοναδικό αύξοντα αριθμό USB.
Self-powered και υψηλής ισχύος τροφοδοτημένες λεωφορείο USB διαμορφώσεις λεωφορείων υποστηρίξεων που τροφοδοτούνται.
Ενσωματωμένος μετατροπέας επιπέδων +3.3V για USB I/O.
Ενσωματωμένος μετατροπέας επιπέδων σε UART και CBUS για τη διασύνδεση μεταξύ στη λογική +1.8V και +5V.
Αληθινή παραγωγή κίνησης 5V/3.3V/2.8V/1.8V CMOS και εισαγωγή TTL.
Διαμορφώσιμη I/O δύναμη κίνησης παραγωγής καρφιτσών.
Ολοκληρωμένο κύκλωμα δύναμη--αναστοιχειοθέτησης.
Πλήρως ενσωματωμένο φιλτράρισμα ανεφοδιασμού AVCC - κανένα εξωτερικό φιλτράρισμα που απαιτείται.
Επιλογή αντιστροφής σημάτων UART.
+3.3V (που χρησιμοποιούν τον εξωτερικό ταλαντωτή) λειτουργία ανεφοδιασμού +5.25V (εσωτερικός ταλαντωτής) στην ενιαία.
Η χαμηλά λειτουργία και USB αναστέλλουν το ρεύμα.
Μικρή κατανάλωση εύρους ζώνης USB.
UHCI/OHCI/EHCI συμβατό σύστημα ελεγκτών οικοδεσποτών.
USB 2,0 πλήρες συμβατό σύστημα ταχύτητας.
-40°C εκτεταμένη στη 85°C λειτουργούσα σειρά θερμοκρασίας.
Διαθέσιμος σε συμπαγή PB-ελεύθερη 28 καρφίτσα SSOP και qfn-32 συσκευασίες (και το δύο RoHS υποχωρητικό).

Εφαρμογές

• USB στους μετατροπείς RS232/RS422/RS485
• Αναβάθμιση των περιφερειακών μονάδων κληρονομιών σε USB
• Κυψελοειδείς και ασύρματες καλώδια και διεπαφές τηλεφωνικής USB μεταφοράς δεδομένων
• Διασυνδέοντας MCU/PLD/βασισμένα τα στο FPGA σχέδια σε USB
• Τηλεοπτική μεταφορά δεδομένων εύρους ζώνης USB ακουστική και χαμηλή
• PDA στη μεταφορά δεδομένων USB
• Αναγνώστες έξυπνων καρτών USB
• Ενοργάνωση USB
• Βιομηχανικός έλεγχος USB
• Διεπαφή φορέων USB MP3
• Αναγνώστης καρτών ΛΆΜΨΗΣ USB/συγγραφείς
• PC μετασχηματιστών - διεπαφή USB
• Διεπαφή ψηφιακών κάμερα USB
• Διαποδιαμορφωτές υλικού USB
• Ασύρματοι διαποδιαμορφωτές USB
• Αναγνώστες κώδικα φραγμών USB
• Dongles κρυπτογράφησης λογισμικού/υλικού USB
