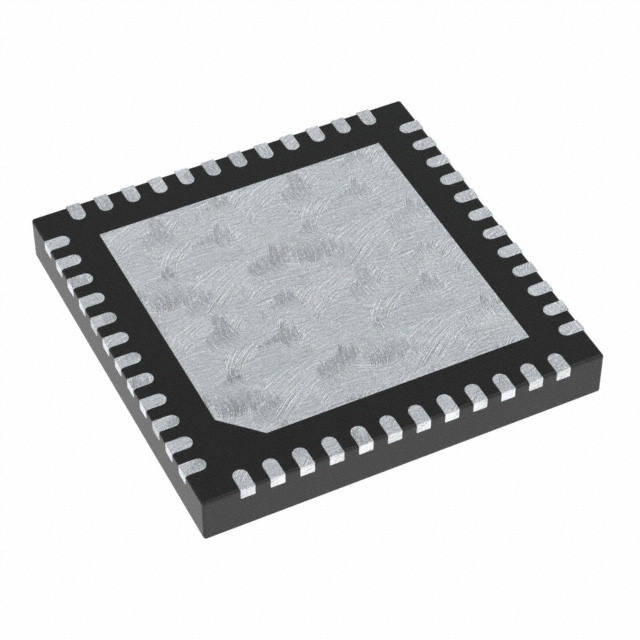

Πρακτική τεχνολογία μικροτσίπ ολοκληρωμένων κυκλωμάτων KSZ9031RNXCA 48QFN διεπαφών 3.3V

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΤύπος | Πομποδέκτης | Πρωτόκολλο | Ethernet |
---|---|---|---|
Αριθμός οδηγών/δεκτών | 4/4 | Διπλός | Πλήρης |
Υστέρηση δεκτών | - | Ποσοστό στοιχείων | - |
Τάση - ανεφοδιασμός | 1.8V, 2.5V, 3.3V | Λειτουργούσα θερμοκρασία | 0°C ~ 70°C |
Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση | 48-VFQFN εκτεθειμένο μαξιλάρι |
Συσκευασία συσκευών προμηθευτών | 48-QFN (7x7) | ||
Επισημαίνω | Πρακτικά ολοκληρωμένα κυκλώματα διεπαφών,3.3V ολοκληρωμένα κυκλώματα διεπαφών,KSZ9031RNXCA |
KSZ9031RNXCA ΠΛΉΡΗΣ 4/4 48QFN ολοκληρωμένου κυκλώματος τεχνολογία μικροτσίπ ΠΟΜΠΟΔΕΚΤΏΝ
Λεπτομέρειες προϊόντων
Περιγραφή
Το KSZ9031RNX είναι ένας εντελώς ενσωματωμένος τριπλός-ταχύτητας (10Base-T/100Base-TX/1000Base-τ) πομποδέκτης στρώματος Ethernet φυσικός για τη διαβίβαση και την υποδοχή των στοιχείων όσον αφορά το τυποποιημένο unshielded στριμμένο καλώδιο ζευγαριού γάτα-5 (UTP).
Χαρακτηριστικά γνωρίσματα
• Single-chip IEEE 802,3 10/100/1000Mbps υποχωρητικός πομποδέκτης Ethernet
• Καθυστέρηση -τσιπ υποστηρίξεων συγχρονισμού RGMII σύμφωνα με την έκδοση RGMII 2.0, με τον προγραμματισμό των επιλογών για την εξωτερική καθυστέρηση και τη διενέργεια των προσαρμογών και των διορθώσεων στις πορείες συγχρονισμού TX και RX
• RGMII με 3.3V/2.5V/1.8V ανεκτικό I/Os
• Αυτόματος-διαπραγμάτευση για να επιλέξει αυτόματα την υψηλότερη σύνδεση επάνω στην ταχύτητα (10/100/1000Mbps) και το ντούμπλεξ (μισό/σύνολο)
• Αντιστάτες λήξης -τσιπ για τα διαφορικά ζευγάρια
• Ελεγκτής -τσιπ LDO για να υποστηρίξει την ενιαία λειτουργία ανεφοδιασμού 3.3V – απαιτεί μόνο ένα εξωτερικό FET για να παραγάγει 1.2V για τον πυρήνα
• Τεράστια υποστήριξη πλαισίων μέχρι 16KB
• 125MHz παραγωγή ρολογιών αναφοράς
• Η ενέργεια ανιχνεύει δύναμη-κάτω από τον τρόπο για τη μειωμένη κατανάλωση ισχύος όταν δεν συνδέεται το καλώδιο
• Υποστήριξη ενεργειακού η αποδοτική Ethernet (EEE) με το χαμηλής ισχύος μη απασχόλησης (LPI) τρόπο και η διακοπή ρολογιών για 100Base-TX/1000Base-τ και διαβιβάζουν τη μείωση εύρους με την επιλογή 10Base-Te
• (WOL) υποστήριξη ίχνος--τοπικό LAN με τη γερή ανίχνευση συνήθεια-πακέτων
• Αποτελέσματα των προγραμματίσημων οδηγήσεων για τη σύνδεση, τη δραστηριότητα, και την ταχύτητα
• Η βασική γραμμή περιπλανιέται διόρθωση
• TDR-βασισμένο στο LinkMD καλώδιο διαγνωστικό για να προσδιορίσει την ελαττωματική τηλεγράφηση χαλκού
• Παραμετρική υποστήριξη δέντρων NAND για να ανιχνεύσει τα ελαττώματα μεταξύ του τσιπ I/Os και του πίνακα
• Τρόποι Loopback για τα διαγνωστικά
• Αυτόματη διασταύρωση mdi/mdi-Χ για να ανιχνεύσει και να διορθώσει τις ταχύτητες ανταλλαγής ζευγαριού καθόλου της λειτουργίας
• Αυτόματες ανίχνευση και διόρθωση των ανταλλαγών ζευγαριού, της λοξής κίνησης ζευγαριού, και της πολικότητας ζευγαριού
• MDC/MDIO διοικητική διεπαφή για τη διαμόρφωση καταλόγων PHY
• Διακόψτε την επιλογή καρφιτσών
• Δύναμη-κατεβάστε και δύναμη-σώζοντας τους τρόπους (συνεχιστείτε…)
Εφαρμογές
• Εκτυπωτής λέιζερ/δικτύων
• Συνημμένη δίκτυο αποθήκευση (NAS)
• Κεντρικός υπολογιστής δικτύων
• Τοπικό LAN Gigabit στη μητρική κάρτα (GLOM)
• Ευρυζωνική πύλη
• Δρομολογητής Gigabit SOHO/SMB
• IPTV
• Μετασχηματιστής IP
• Κονσόλα παιχνιδιών
• Κέντρο μέσων παροχής καινοτόμων πολυμεσικών υπηρεσιών (στοιχεία, φωνή, βίντεο)
• Μετατροπέας MEDIA
Προδιαγραφές
Ιδιότητες | Αξία ιδιοτήτων |
---|---|
Κατασκευαστής | Τεχνολογία μικροτσίπ |
Κατηγορία προϊόντων | Διεπαφή - οδηγοί, δέκτες, πομποδέκτες |
Σειρά | KSZ9031 |
Προϊόν | Πομποδέκτες Ethernet |
Τύπος | Πομποδέκτης |
Συσκευασία | Εναλλάσσομαι συσκευασία δίσκων |
Μονάδα-βάρος | 0,005309 oz |
Μοντάρισμα-ύφος | SMD/SMT |
Συσκευασία-περίπτωση | 48-VFQFN εκτεθειμένο μαξιλάρι |
Λειτουργώ-θερμοκρασία | 0°C ~ 70°C |
Μοντάρισμα-τύπος | Η επιφάνεια τοποθετεί |
Τάση-ανεφοδιασμός | 1.8V, 2.5V, 3.3V |
Προμηθευτής-συσκευή-συσκευασία | 48-QFN (7x7) |
Πρωτόκολλο | Ethernet |
Στοιχείο-ποσοστό | - |
Αριθμός--οδηγός-δέκτες | 2016/4/4 |
Διπλός | Πλήρης |
Δέκτης-υστέρηση | - |
Μέγιστη λειτουργούσα θερμοκρασία | + 85 Γ |
Λειτουργούσα σειρά θερμοκρασίας | - 45 Γ |
Λειτουργώ-ανεφοδιασμός-τάση | 1.8 Β 2,5 Β 3,3 Β |
Πρότυπα | 10BASE-Τ 100BASE-TX 1000BASE-Τ |
Ανεφοδιασμός-τάση-ανώτατος | 1.26 Β 3,465 Β 2,625 Β 1,89 Β |
Ανεφοδιασμός-τάση-ελάχιστος | 1.14 Β 3,135 Β 2,375 Β 1,71 Β |
Συσκευασία-περίπτωση | Qfn-48 |
Αριθμός--πομποδέκτες | 1 πομποδέκτης |
