Προγραμματίσημο τσιπ ολοκληρωμένου κυκλώματος 3.3V HDMI, τσιπ ολοκληρωμένων κυκλωμάτων TDP158RSBR

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΕφαρμογές | HDMI | Διεπαφή | - |
---|---|---|---|
Τάση - ανεφοδιασμός | 3.3V | Συσκευασία/περίπτωση | 40-WFQFN εκτεθειμένο μαξιλάρι |
Συσκευασία συσκευών προμηθευτών | 40-WQFN (5x5) | Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
Επισημαίνω | Προγραμματίσημο τσιπ ολοκληρωμένου κυκλώματος HDMI,τσιπ ολοκληρωμένου κυκλώματος 3.3V HDMI,TDP158RSBR τσιπ ολοκληρωμένων κυκλωμάτων |

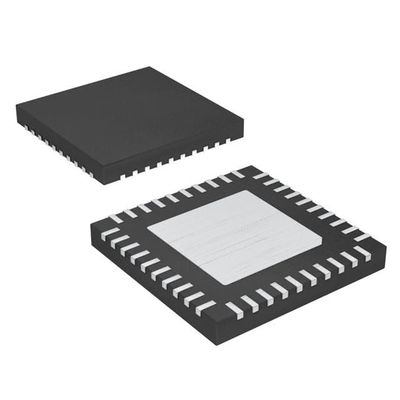

TDP158RSBR ολοκληρωμένο κύκλωμα ΕΙΔΙΚΕΥΜΈΝΟ ΔΙΕΠΑΦΉ 40WQFN Texas Instruments
Λεπτομέρειες προϊόντων
Περιγραφή
Η συσκευή TDP158 είναι ένα ρεύμα-συνδεμένο σήμα HDMI στο μετάβαση-ελαχιστοποιημένο διαφορικό σήμα (TMDS) Redriver που υποστηρίζει την ψηφιακή τηλεοπτική διεπαφή (DVI) 1,0 και το high-definition multimedia interface (HDMI) σήματα παραγωγής 1.4b και 2.0b. Το TDP158 υποστηρίζει τέσσερις κανάλια TMDS και διεπαφές ελέγχου ψηφιακής επίδειξης (DDC). Το TDP158 υποστηρίζει τα κάνοντας σήμα ποσοστά μέχρι 6 GBP για να επιτρέψει τα υψηλότερα ψηφίσματα 4k2k60p 24 μπιτ ανά εικονοκύτταρο και μέχρι WUXGA το δεκαεξάμπιτα βάθος χρώματος ή 1080p με υψηλότερο αναζωογονεί τα ποσοστά. Το TDP158 μπορεί να διαμορφωθεί για να υποστηρίξει τα πρότυπα HDMI 2,0.
Το TDP158 υποστηρίζει τις διπλές ράγες παροχής ηλεκτρικού ρεύματος 1,1 Β στο ΒDD και 3,3 Β στο ΒCC για τη μείωση δύναμης. Διάφορες μέθοδοι διαχείρισης δύναμης εφαρμόζονται για να μειώσουν τη γενική κατανάλωση ισχύος. TDP158 υποστηρίζει το σταθερό κέρδος δεκτών EQ χρησιμοποιώντας το Ι2C ή λουρί καρφιτσών για να αντισταθμίσει τα διαφορετικά ίχνη καλωδίων ή πινάκων εισαγωγής μηκών.
Χαρακτηριστικά γνωρίσματα
- Ρεύμα-συνδεμένο TMDS ή με διπλό σύστημα λειτουργίας φυσικό στρώμα DisplayPort™ που εισάγεται στη φυσική παραγωγή στρώματος HDMI 2.0b TMDS που υποστηρίζει μέχρι το ποσοστό 6 στοιχείων GBP, συμβατό με τις ηλεκτρικές παραμέτρους HDMI 2.0b
- Υποστήριξη της με διπλό σύστημα λειτουργίας τυποποιημένης έκδοσης DisplayPort 1.1
- Η υποστήριξη 4k2k60p και μέχρι το δεκαεξάμπιτο βάθος χρώματος WUXGA ή 1080p με υψηλότερο αναζωογονεί τα ποσοστά
- Προγραμματίσημος σταθερός εξισωτής δεκτών μέχρι 15,5 DB
- Ο σφαιρικός ή ανεξάρτητος έλεγχος παρόδων υψηλής ταχύτητας, προ-έμφαση και διαβιβάζει την ταλάντευση, και γυρίζει τον έλεγχο ποσοστού
- Ι2C ή λουρί καρφιτσών προγραμματίσημο
- Διαμορφώσιμος ως DisplayPort redriver μέσω του Ι2C
- Πλήρης ανταλλαγή παρόδων στις κύριες παρόδους
- Χαμηλής ισχύος κατανάλωση
- – 200 MW ενεργός στα 6-GBP και – 8 MW στο κράτος κλεισίματος
- 40-καρφίτσα, 0.4 χιλ. πίσσα, 5 χιλ. × 5 χιλ., συσκευασία WQFN, καρφώνουν το συμβατό σύστημα στο SN75DP159RSB retimer
Προδιαγραφές
Ιδιότητες | Αξία ιδιοτήτων |
---|---|
Κατασκευαστής | Texas Instruments |
Κατηγορία προϊόντων | Εξειδικευμένες διεπαφές |
Mfr | Texas Instruments |
Σειρά | - |
Συσκευασία | Ταινία & κομμένη ταινία εξελίκτρων (TR) (CT) digi-Reel® |
Προϊόν-θέση | Ενεργός |
Εφαρμογές | HDMI |
Διεπαφή | - |
Τάση-ανεφοδιασμός | 3.3V |
Συσκευασία-περίπτωση | 40-WFQFN εκτεθειμένο μαξιλάρι |
Προμηθευτής-συσκευή-συσκευασία | 40-WQFN (5x5) |
Μοντάρισμα-τύπος | Η επιφάνεια τοποθετεί |
Βάση-προϊόν-αριθμός | TDP158 |
