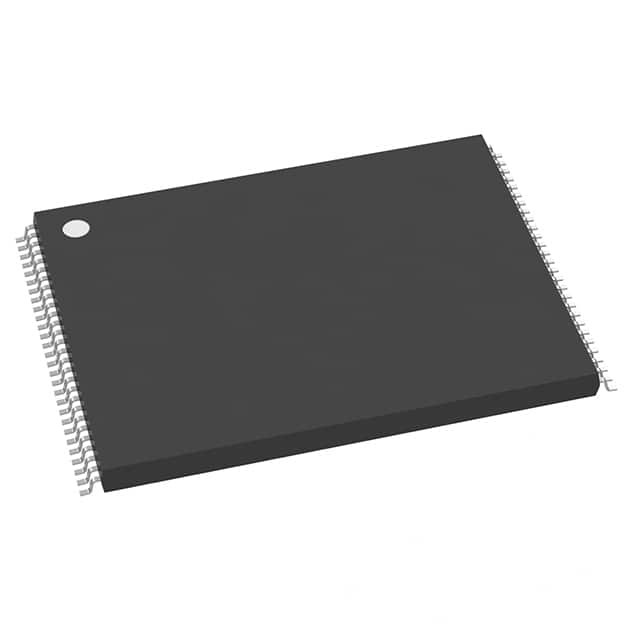

S29GL128P90TFIR10 IC FLASH 128MBIT PARALLEL 56TSOP Infineon Technologies

1 Gigabit, 512 Megabit, 256 Megabit και 128 Megabit 3,0 Volt μόνο σε λειτουργία σελίδας Flash μνήμη με τεχνολογία MirrorBit 90 nm

Γενική περιγραφή

Τα Spansion S29GL01G/512/256/128P είναι Mirrorbit® Flash προϊόντα κατασκευασμένα με τεχνολογία 90 nm.Αυτές οι συσκευές προσφέρουν ένα γρήγορο χρόνο πρόσβασης σε σελίδα 25 ns με αντίστοιχο χρόνο τυχαίας πρόσβασης τόσο γρήγορο όσο 90 nsΔιαθέτουν ένα Write Buffer που επιτρέπει την προγραμματισμό έως και 32 λέξεων / 64 bytes σε μία λειτουργία, με αποτέλεσμα να υπάρχει πιο γρήγορος χρόνος αποτελεσματικού προγραμματισμού από τους τυπικούς αλγόριθμους προγραμματισμού.Αυτό καθιστά αυτές τις συσκευές ιδανικές για τις σημερινές ενσωματωμένες εφαρμογές που απαιτούν υψηλότερη πυκνότητα, καλύτερη απόδοση και χαμηλότερη κατανάλωση ενέργειας.

Διακριτικά χαρακτηριστικά

■ Μοναδική ανάγνωση/προγραμματισμός/διαγραφή 3V (2.7-3.6 V)
■ Βελτιωμένος έλεγχος της ευελιξίας/OTM
Όλα τα επίπεδα εισόδου (επίπεδα διεύθυνσης, ελέγχου και εισόδου DQ) και οι εξόδοι καθορίζονται από την τάση στην είσοδο VIO.
■ Τεχνολογία επεξεργασίας MirrorBit 90 nm
■ 8 λέξεις / 16 bytes σελίδα ανάγνωση buffer
■ Το buffer εγγραφής 32 λέξεων/64 bytes μειώνει τον συνολικό χρόνο προγραμματισμού για ενημερώσεις πολλών λέξεων
■Περιοχή του ασφαλούς τομέα του πυριτίου
Το τμήμα 128 λέξεων/256 bytes για μόνιμη, ασφαλή ταυτοποίηση μέσω τυχαίου ηλεκτρονικού σειριακού αριθμού 8 λέξεων/16 bytes
Μπορεί να προγραμματιστεί και να κλειδωθεί στο εργοστάσιο ή από τον πελάτη
■ Ενιαία αρχιτεκτονική τομέα 64 Kword/128 Kbyte
S29GL01GP: Χίλιοι είκοσι τέσσερις τομείς
S29GL512P: Πεντακόσια δώδεκα τομείς
S29GL256P: 256 τομείς
¢ S29GL128P: 128 τομείς
■ 100.000 κύκλοι διαγραφής ανά κλάδο
■ 20ετή διατήρηση των δεδομένων
■ Παροχή πακέτων
56-pin TSOP
- 64 σφαίρες.
■ Αναστολή και επανέναρξη εντολών για λειτουργίες Προγράμματος και Διαγραφής
■ Τα bits κατάστασης εγγραφής λειτουργίας υποδεικνύουν την ολοκλήρωση του προγράμματος και τη διαγραφή της λειτουργίας
■ Ανοίξτε την εντολή Bypass Program για να μειώσετε το χρόνο προγραμματισμού
■ Υποστήριξη CFI (Common Flash Interface)
■ Μέθοδοι διαρκούς και κωδικού πρόσβασης για την προηγμένη προστασία των τομέων
■ Εισαγωγή WP#/ACC
- Επιταχύνει τον χρόνο προγραμματισμού (όταν εφαρμόζεται το VHH) για μεγαλύτερη απόδοση κατά την παραγωγή του συστήματος
Προστατεύει τον πρώτο ή τον τελευταίο τομέα ανεξάρτητα από τις ρυθμίσεις προστασίας τομέα
■ Εναρμόνιση της πρόσβασης (RESET#)
■ Η έξοδος Ready/Busy# (RY/BY#) ανιχνεύει την ολοκλήρωση του κύκλου προγράμματος ή διαγραφής
