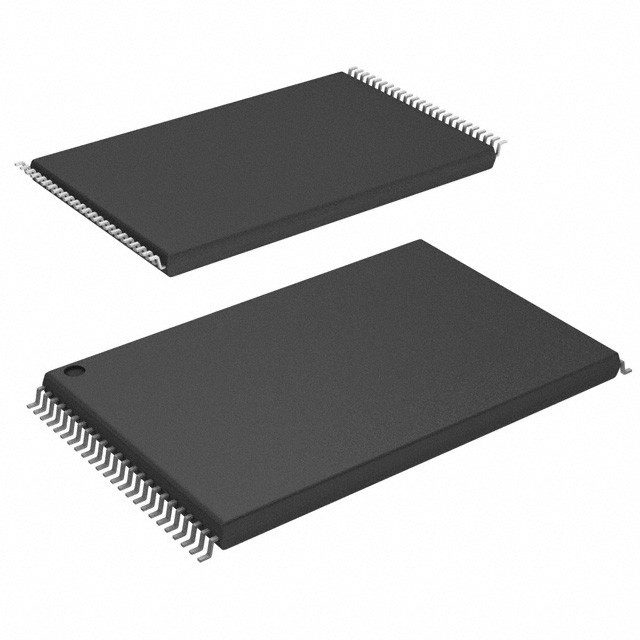

S29GL064S70TFI030 IC FLASH 64MBIT PARALLEL 48TSOP Infineon Technologies

Γενική περιγραφή

Η οικογένεια συσκευών S29GL-N είναι μνήμες Flash μονάδας ισχύος 3,0 Volt που κατασκευάζονται χρησιμοποιώντας την τεχνολογία MirrorBit 110 nm. Η S29GL064N είναι μια συσκευή 64-Mb οργανωμένη ως 4,194,304 λέξεις ή 8,388Το S29GL032N είναι μια συσκευή 32 Mb οργανωμένη σε 2,097, 152 λέξεις ή 4,194Ανάλογα με τον αριθμό μοντέλου, οι συσκευές έχουν μόνο 16-bit data bus ή 16-bit data bus που μπορεί επίσης να λειτουργήσει ως 8-bit data bus χρησιμοποιώντας την είσοδο BYTE #.Οι συσκευές μπορούν να προγραμματιστούν είτε στο σύστημα υποδοχής είτε σε τυποποιημένους προγραμματιστές EPROM.

Διακριτικά χαρακτηριστικά

Αρχιτεκτονικά πλεονεκτήματα
■ λειτουργία ενιαίας τροφοδοσίας
■ Κατασκευή με τεχνολογία διαδικασίας MirrorBit 110 nm
■ Περιφέρεια του ασφαλούς τομέα του πυριτίου
Το τμήμα 128 λέξεων/256 bytes για μόνιμη, ασφαλή ταυτοποίηση μέσω τυχαίου ηλεκτρονικού σειριακού αριθμού 8 λέξεων/16 bytes, προσβάσιμο μέσω ακολουθίας εντολών
Προγραμματίζεται και κλειδώνεται στο εργοστάσιο ή από τον πελάτη
■ Ευέλικτη αρχιτεκτονική του τομέα
64Mb (μονόμορφα μοντέλα τομέων): 128 32 Kword (64 KB) τομείς
64 Mb (μοντέλα τομέα εκκίνησης): εκατόν είκοσι επτά 32 Kword (64 KB) τομείς + οκτώ 4Kword (8KB) τομείς εκκίνησης
32 Mb (μονόμορφα μοντέλα τομέα): 64 32Kword (64 KB) τομείς
32 Mb (μοντέλα τομέα εκκίνησης): 63 32Kword (64 KB) τομείς + οκτώ 4Kword (8KB) τομείς εκκίνησης
■ Βελτιωμένος έλεγχος ευελιξίας/OTM
Όλα τα επίπεδα εισόδου (επίπεδα διεύθυνσης, ελέγχου και εισόδου DQ) και οι εξόδοι καθορίζονται από την τάση στην είσοδο VIO.
■ Συμφωνία με τα πρότυπα JEDEC
Παρέχει pinout και συμβατότητα λογισμικού για flash μονάδας τροφοδοσίας και ανώτερη προστασία από ακούσια εγγραφή
■ 100.000 κύκλοι διαγραφής ανά κλάδο
■ 20ετή διατήρηση των δεδομένων

Χαρακτηριστικά επιδόσεων

■ Υψηλή απόδοση
Χρόνος πρόσβασης 90 ns
️ 8 λέξεις / 16 bytes σελίδα ανάγνωσης μπουφέρα
Διάβασμα σελίδας 25 ns
- 16 λέξεων/32 bytes write buffer που μειώνει το συνολικό χρόνο προγραμματισμού για ενημερώσεις πολλαπλών λέξεων

■ Μικρή κατανάλωση ενέργειας

∆ 25 mA τυπικό αρχικό ρεύμα ανάγνωσης, 1 mA τυπικό ρεύμα ανάγνωσης σελίδας
∆ 50 mA τυπικό ρεύμα διαγραφής/προγράμματος
Διάταξη 1 μA
■ επιλογές πακέτου
️ 48-pin TSOP
56-pin TSOP
- 64 σφαίρες.
48 μπάλες με λεπτό βάθος

Λογισμικό & Χαρακτηριστικά υλικού

■ Τμήματα λογισμικού
Προηγμένη προστασία τομέων: προσφέρει διαρκή προστασία τομέων και προστασία τομέων με κωδικό πρόσβασης
Το πρόγραμμα αναστέλλεται και επαναλαμβάνεται: διαβάζει άλλους τομείς πριν ολοκληρωθεί η λειτουργία προγραμματισμού
Διαγραφή Αναστολή και επανέναρξη: ανάγνωση/προγραμματισμός άλλων τομέων πριν από την ολοκλήρωση της λειτουργίας διαγραφής
Τα στοιχεία # δημοσκόπησης και τα bits μετατροπής παρέχουν την κατάσταση
Συμμόρφωση με το CFI (Common Flash Interface): επιτρέπει στο σύστημα υποδοχής να εντοπίζει και να φιλοξενεί πολλαπλές συσκευές flash
Η εντολή Unlock Bypass Program μειώνει τον συνολικό χρόνο προγραμματισμού πολλών λέξεων.
■ Χαρακτηριστικά του υλικού
Η είσοδος WP#/ACC επιταχύνει τον χρόνο προγραμματισμού (όταν εφαρμόζεται υψηλή τάση) για μεγαλύτερη απόδοση κατά την παραγωγή του συστήματος.Προστατεύει τον πρώτο ή τον τελευταίο τομέα ανεξάρτητα από τις ρυθμίσεις προστασίας τομέα στα ενιαία μοντέλα τομέα
Εναρμόνιση της πρόσβασης (RESET#)
Η έξοδος Ready/Busy# (RY/BY#) ανιχνεύει την ολοκλήρωση κύκλου προγράμματος ή διαγραφής
