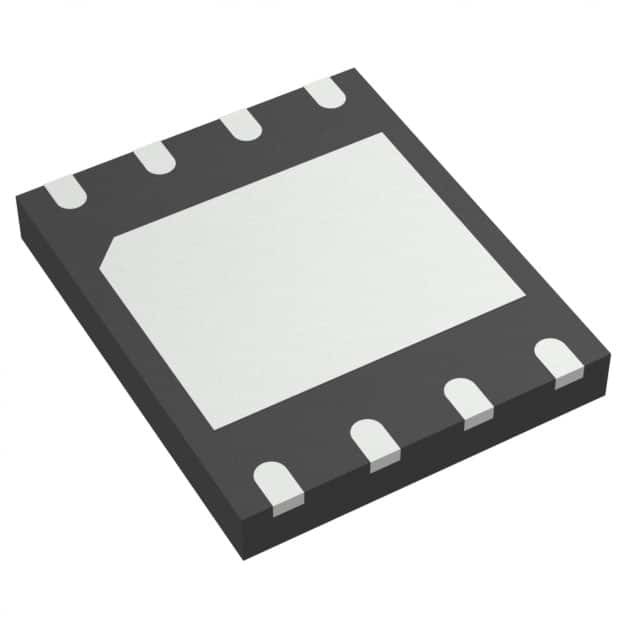

W25Q80DVZPIG IC FLASH 8MBIT SPI/QUAD 8WSON Winbond Electronics

Γενική περιγραφή

Η κατά σειρά μνήμη Flash W25Q80DV (8M-bit) παρέχει μια λύση αποθήκευσης για συστήματα με περιορισμένο χώρο, πινάκια και ισχύ.Η σειρά 25Q προσφέρει ευελιξία και απόδοση πολύ πέρα από τις συνηθισμένες συσκευές Serial FlashΗ συσκευή λειτουργεί σε μία μονάδα 2.7V έως 3.Ηλεκτρική τροφοδοσία 6V με κατανάλωση ρεύματος μικρότερη από 1μA για απενεργοποίησηΌλες οι συσκευές προσφέρονται σε πακέτα εξοικονόμησης χώρου.
Η συστοιχία W25Q80DV είναι οργανωμένη σε 4.096 προγραμματιζόμενες σελίδες 256 bytes η καθεμία.ομάδες 128 (32KB διαγραφή μπλοκ)Το W25Q80DV έχει 256 διαγράφιμα τμήματα και 16 διαγράφιμα τμήματα αντίστοιχα.Οι μικροί τομείς 4KB επιτρέπουν μεγαλύτερη ευελιξία σε εφαρμογές που απαιτούν αποθήκευση δεδομένων και παραμέτρων. (βλέπε σχήμα 2.)
Το W25Q80DV υποστηρίζει την τυποποιημένη Serial Peripheral Interface (SPI) και μια υψηλής απόδοσης έξοδος Dual/Quad καθώς και Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO),Δοκιμαστική μονάδα (ΔΔ) SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructionsΟι ταχύτητες μεταφοράς αυτές μπορούν να ξεπεράσουν τις τυπικές ασυγχρόνιες μνήμες Parallel Flash 8 και 16 bit.Ελέγχος συστοιχίας κάτω ή συμπληρωματικής συστοιχίαςΕπιπλέον, η συσκευή υποστηρίζει το πρότυπο JEDEC για τον κατασκευαστή και την ταυτοποίηση συσκευής με έναν μοναδικό σειριακό αριθμό 64-bit.

Ειδικά χαρακτηριστικά

● Οικογένεια Μνήμων SpiFlash
∆ W25Q80DV: 8M-bit/1M-byte (1,048,576)
256-byte ανά προγραμματιζόμενη σελίδα
∆ιορθωτικές διατάξεις για τα συστήματα ασφαλείας
Δύο SPI: CLK, /CS, IO0, IO1, /WP, /hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
Ομοιογενείς τομείς 4KB, μπλοκ 32KB και 64KB
● Η υψηλότερη απόδοση σειριακού φλας
Δύο/τέσσερα ρολόγια SPI 104MHz
Δύο/τέσσερα SPI ισοδύναμα 208/416MHz
∆ 50MB/S συνεχής ταχύτητα μεταφοράς δεδομένων
● Προστασία γραφής λογισμικού και υλικού
️ Προστασία εγγραφής ολόκληρης ή μέρους της μνήμης
Ενεργοποιήστε/Αναστείλτε την προστασία με το /WP pin
Προστασία του άνω ή του κατώτερου συστοιχιού
● Ευέλικτη αρχιτεκτονική με τομείς 4KB
Ομοιογενής διαχωρισμός τομέα/μπλοκ (4/32/64-kbytes)
Προγραμματισμός 1 έως 256 bytes < 0,8ms
️ Διαγραφή/Απαγόρευση προγράμματος και επανέναρξη
Πάνω από 100.000 κύκλοι διαγραφής/γράψεως
∆ιατήρηση δεδομένων για περισσότερο από 20 έτη
● Μικρή ισχύς, ευρύ εύρος θερμοκρασίας
∆ιαφορετική τροφοδοσία 2,7 έως 3,6V
Δύναμη ενεργοποίησης < 1μA
● Αποδοτική συσκευασία χώρου (1):
∙ 8-pin SOIC 150-mil/208mil, VSOP 150-mil
∙ 8-pad WSON 6x5-mm, USON 2x3-mm
8 κόμβων PDIP 300-mil
8 μπάλες
Επικοινωνία με την Winbond για την KGD και άλλες επιλογές
