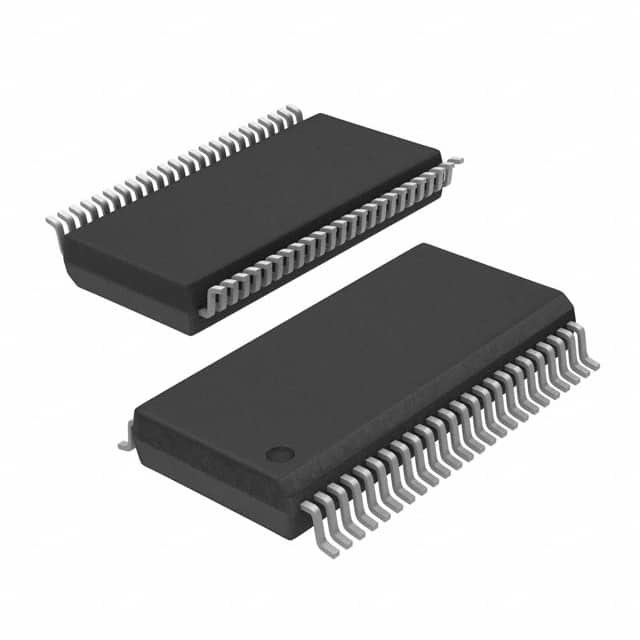

CY14B101LA-SP45XI IC NVSRAM 1MBIT PARALLEL 48SSOP Infineon Technologies

Λειτουργική περιγραφή

Το Cypress CY14B101LA/CY14B101NA είναι μια γρήγορη στατική μνήμη RAM (SRAM), με ένα μη πτητικό στοιχείο σε κάθε κύτταρο μνήμης.Τα ενσωματωμένα μη πτητικά στοιχεία ενσωματώνουν την τεχνολογία QuantumTrapΗ SRAM παρέχει ατελείωτους κύκλους ανάγνωσης και εγγραφής, ενώ τα ανεξάρτητα μη πτητικά δεδομένα βρίσκονται στο εξαιρετικά αξιόπιστο κελί QuantumTrap.Η μεταφορά δεδομένων από τη SRAM στα μη πτητικά στοιχεία (η λειτουργία STORE) πραγματοποιείται αυτόματα κατά την απενεργοποίηση.Κατά την ενεργοποίηση, τα δεδομένα αποκαθίστανται στην SRAM (η λειτουργία RECALL) από τη μη πτητική μνήμη.

Χαρακτηριστικά

■ Χρόνοι πρόσβασης 20 ns, 25 ns και 45 ns
■ Εσωτερικά οργανωμένα ως 128 K × 8 (CY14B101LA) ή 64 K × 16 (CY14B101NA)
■ Απαλλαγή χειρών από αυτόματο ΣΤΟΥΡΕ σε περίπτωση απενεργοποίησης μόνο με μικρό πυκνωτή
■ STORE to QuantumTrap μη πτητικά στοιχεία που ενεργοποιούνται από λογισμικό, πιν συσκευής ή AutoStore κατά την απενεργοποίηση
■ RECALL στη SRAM που ξεκινάται από λογισμικό ή ενεργοποίηση
■ Άπειροι κύκλοι ανάγνωσης, εγγραφής και RECALL
■ 1 εκατομμύριο κύκλους STORE στο QuantumTrap
■ Διατήρηση δεδομένων 20 ετών
■ Λειτουργία 3 V +20% έως -10%
■ βιομηχανική θερμοκρασία
■ Πακέτα
∆ιακομιστικό κύκλωμα μικρής διαμόρφωσης 32 πινών (SOIC)
Πίνακας 2 - Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Πίνακας 48-Pin συρρικνωτικό μικροδιαγράμματα (SSOP)
️ 48-ball-fine-pitch ball grid array (FBGA) (Διαστοιχία πλέγματος μπάλας με λεπτό βάθος)
■ Απαλλαγμένη από Pb και συμβατή με τον περιορισμό των επικίνδυνων ουσιών (RoHS)
