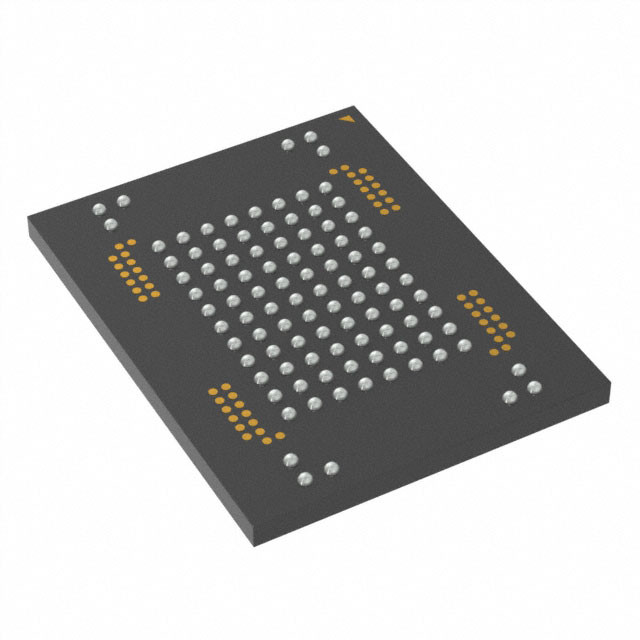

MT29F128G08AUCBBH3-12:B IC FLASH 128GBIT PAR 100LBGA Micron Technology Inc.

Γενική περιγραφή

Οι συσκευές Micron NAND Flash περιλαμβάνουν ασύγχρονη διεπαφή δεδομένων για λειτουργίες I/O υψηλών επιδόσεων.Υπάρχουν πέντε σήματα ελέγχου που χρησιμοποιούνται για την υλοποίηση της asyn chronous διεπαφής δεδομένων: CE#, CLE, ALE, WE# και RE#. Επιπλέον σήματα ελέγχου προστασίας γραφής υλικού (WP#) και ελέγχου της κατάστασης της συσκευής (R/B#).

Χαρακτηριστικά

• Ανοιχτή διεπαφή NAND Flash (ONFI) 2.2 συμμορφούμενη1
• Τεχνολογία πολλαπλών επιπέδων κυττάρων (MLC)
• Οργάνωση
Μέγεθος σελίδας x8: 8640 bytes (8192 + 448 bytes)
Μέγεθος μπλοκ: 256 σελίδες (2048K + 112K bytes)
Μέγεθος αεροπλάνου: 2 αεροπλάνα x 2048 μπλοκ ανά αεροπλάνο
Διάσταση συσκευής: 64Gb: 4096 μπλοκ.
128Gb: 8192 μπλοκ·
256Gb: 16.384 μπλοκ·
512Gb: 32.786 μπλοκ
• Σύγχρονη απόδοση Ε/Υ
∆ έως και συγχρονισμένη λειτουργία συγχρονισμού 5
∆οκιμαστική ταχύτητα: 10ns (DDR)
Δυνατότητα ανάγνωσης/γράφησης ανά πιν: 200 MT/s
• Ασύγχρονη απόδοση Ε/Υ
∆ έως και ασύγχρονη λειτουργία συγχρονισμού 5
Επικεφαλής
tRC/tWC: 20ns (MIN)
• Απόδοση συστάσεων
Διάβασμα σελίδας: 50μs (MAX)
Σελίδα προγράμματος: 1300μs (TYP)
Διάλειμμα διαγραφής: 3ms (TYP)
• Περιοχή τάσης λειτουργίας
ΔΕΣ: 2,7-3,6V
Δύναμη εκτέλεσης:
• Σύνολο εντολών: ONFI NAND Flash Protocol
• Προχωρημένο σύνολο εντολών
️ Κασέ προγράμματος
Διαβάστε τη διαδοχική μνήμη αποθήκευσης
Διαβάστε τυχαία την αποθήκευση
– One-time programmable (OTP) mode
Διοίκηση πολλαπλών επιπέδων
∆εκατεθνείς δραστηριότητες
Διάβασμα μοναδικού αναγνωριστικού
️ Αντίγραφο
• Το πρώτο τεμάχιο (διεύθυνση τεμάχιας 00h) ισχύει κατά την αποστολή
Για το ελάχιστο απαιτούμενο ECC, βλ.
Διαχείριση σφαλμάτων (σελ. 109).
• Επαναφορά (FFh) απαιτείται ως πρώτη εντολή μετά την ενεργοποίηση
σε
• Το byte κατάστασης λειτουργίας παρέχει τη μέθοδο λογισμικού για
ανίχνευση
Ολοκλήρωση της επιχείρησης
️ Κατάσταση επιτυχίας/αποτυχίας
️ Κατάσταση προστασίας από εγγραφή
• Τα σήματα DQS παρέχουν μια μέθοδο υλικού
για τη συγχρονισμό δεδομένων DQ στο συγχρονισμένο
Διασύνδεση
• Υποστηρίζονται οι εργασίες αντιγραφής στο αεροπλάνο
από το οποίο διαβάζονται τα δεδομένα
• Ποιότητα και αξιοπιστία
Διατήρηση δεδομένων: 10 έτη
Διάρκεια: 5000 κύκλοι PROGRAM/ERASE
• Θερμοκρασία λειτουργίας:
Εμπορική: 0 °C έως +70 °C
Βιομηχανική (ΙΤ): 40 oC έως + 85 oC
• Πακέτο
️ 52-pad LGA
️ 48-pin TSOP
100 μπάλες
