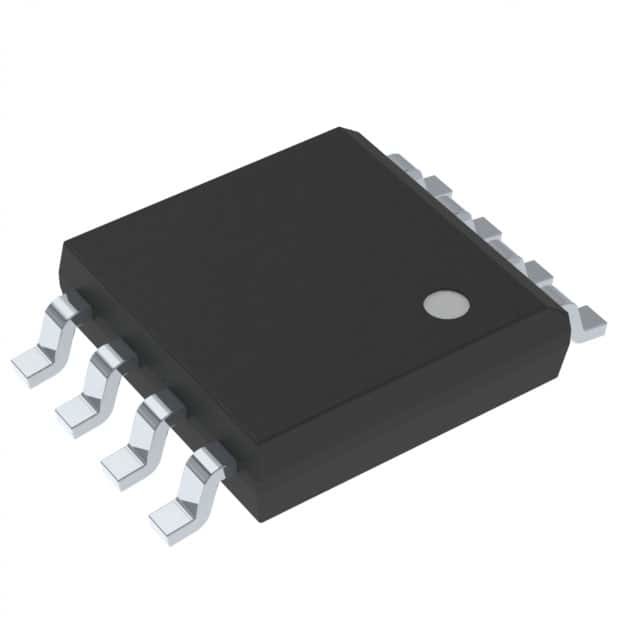

AT45DB041E-SHN-T IC FLASH 4MBIT SPI 85MHZ 8SOIC Renesas Design Germany GmbH

[Αρνητικό]

Περιγραφή

Το AT45DB041E είναι μια μνήμη Flash με ελάχιστη ισχύ 1,65V, ακολουθητική πρόσβαση σε σειριακή διεπαφή, ιδανική για μια ευρεία ποικιλία ψηφιακών εφαρμογών φωνής, εικόνας, κώδικα προγράμματος και αποθήκευσης δεδομένων.Το AT45DB041E υποστηρίζει επίσης την σειριακή διεπαφή RapidS για εφαρμογές που απαιτούν λειτουργία πολύ υψηλής ταχύτηταςΕίναι 4.194Η μνήμη 304 bits είναι οργανωμένη σε 2.048 σελίδες των 256 bytes ή 264 bytes η καθεμία.Οι αποθηκευτές επιτρέπουν την παραλαβή δεδομένων ενώ μια σελίδα στην κύρια μνήμη επαναπρογραμματίζεται.
Η διασύνδεση μεταξύ των δύο buffers μπορεί να αυξήσει δραματικά την ικανότητα του συστήματος να γράφει μια συνεχής ροή δεδομένων.και η προσομοίωση E2PROM (αλλαξιμότητα bits ή bytes) μπορεί εύκολα να χειριστεί με μια αυτοτελή λειτουργία ανάγνωσης-μεταρρύθμισης-γράφησης τριών βημάτων.

Χαρακτηριστικά

● Ενιαία παροχή 1,65V - 3,6V
● Συμμόρφωση με σειρά περιφερειακών διεπαφών (SPI)
● Υποστηρίζει τις λειτουργίες SPI 0 και 3
● Υποστηρίζει τη λειτουργία RapidSTM
● Διατήρηση συνεχούς ανάγνωσης σε ολόκληρη τη σειρά
● Μέχρι 85MHz
● Επιλογή ανάγνωσης χαμηλής ισχύος έως 15 MHz
● Χρόνος ρολογιού προς έξοδος (tV) μέγιστο 6ns
● Μεγέθος σελίδας που μπορεί να ρυθμιστεί από τον χρήστη
● 256 bytes ανά σελίδα
● 264 bytes ανά σελίδα (προεπιλεγμένη)
● Το μέγεθος της σελίδας μπορεί να ρυθμιστεί εκ των προτέρων για 256 bytes
● Δύο πλήρως ανεξάρτητοι αποθηκευτές δεδομένων SRAM (256/264 bytes)
● Επιτρέπει την παραλαβή δεδομένων κατά την επαναπρογραμματισμό της κύριας συστοιχίας μνήμης
● Ευέλικτες επιλογές προγραμματισμού
● Πρόγραμμα byte/page (1 έως 256/264 bytes) απευθείας στην κύρια μνήμη
● Γράψτε στο buffer
● Προγραμματισμός σελίδας κύριας μνήμης
● Ευέλικτες επιλογές διαγραφής
● Διαγραφή σελίδας (256/264 bytes)
● Διαγραφή μπλοκ (2KB)
● Διαγραφή τομέα (64KB)
● Διαγραφή τσιπ (4-Mbits)
● Προγραμματισμός και διαγραφή Αναστολή/επανέναρξη
● Προηγμένες δυνατότητες προστασίας δεδομένων σε υλικό και λογισμικό
● Προστασία του ατομικού τομέα
● Αποκλεισμός μεμονωμένων τομέων για να γίνει οποιοσδήποτε τομέας μόνιμα αναγνώσιμος μόνο
● 128-βάιτ, έναχρονο προγραμματιζόμενο μητρώο ασφαλείας (OTP)
● 64 bytes εργοστασιακά προγραμματισμένα με μοναδικό αναγνωριστικό
● 64 bytes προγραμματιζόμενο από τον χρήστη
● Επιλογές επαναφοράς που ελέγχονται από υλικό και λογισμικό
● Διάβασμα του κατασκευαστή και του αναγνωριστικού συσκευής του προτύπου JEDEC
● Χαμηλή διάσπαση ενέργειας
● 400nA υπερβατικό ρεύμα μείωσης ισχύος (τυπικό)
● 3μA ρεύμα χαμηλής ισχύος (τυπικό)
● 25μA ρεύμα αναμονής (τυπικό)
● 7mA ενεργό ρεύμα ανάγνωσης (τυπικό @ 15 MHz))
● Αντοχή: 100.000 κύκλοι προγραμματισμού/σβήσεως ανά σελίδα τουλάχιστον
● Αποθήκευση δεδομένων: 20 χρόνια
● Συμμορφώνεται με το πλήρες βιομηχανικό εύρος θερμοκρασιών
● Πράσινες επιλογές συσκευασίας (χωρίς Pb/αλογείδια/συμμορφούμενες με το RoHS)
● 8 μολύβδους SOIC (0,150" πλάτος και 0,208" πλάτος)
● 8-pad Ultra-thin DFN (5 x 6 x 0.6mm)
● Πακέτο κλίμακας 8 σφαιρών
● Τυφή σε σχήμα κυψέλης ((1)
