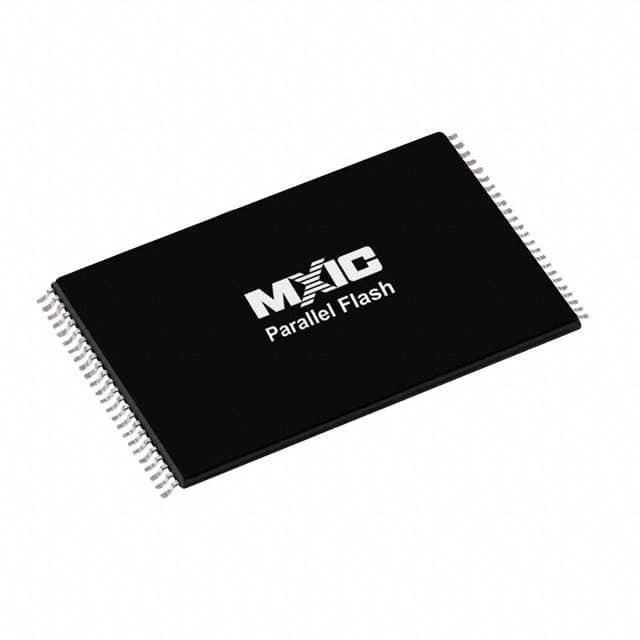

MX29F200CBTI-70G IC Flash 2MBIT PARALLEL 48TSOP Μακρόνιξ

Ειδικά χαρακτηριστικά

Γενικά χαρακτηριστικά
• Λειτουργία ενιαίας τροφοδοσίας
- 4,5 έως 5,5 βολτ για λειτουργίες ανάγνωσης, διαγραφής και προγράμματος
• 262.144 x 8 / 131.072 x 16 εναλλάξιμα
• Αρχιτεκτονική τομέα εκκίνησης
- T = Τομέας κορυφής της μπότας
- Β = Τομέας κατώτερης μπότας
• Δομή του τομέα
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 και 64K-Byte x 3
• Προστασία του τομέα
- Μέθοδος υλικού για την απενεργοποίηση οποιουδήποτε συνδυασμού τομέων από τις εργασίες προγράμματος ή διαγραφής
- Ο προσωρινός τομέας χωρίς προστασία επιτρέπει αλλαγές κωδικού σε προηγούμενα κλειδωμένους τομείς.
• Προστατευόμενη με 100mA από -1V έως Vcc + 1V
• Συμβατό με το πρότυπο JEDEC
- Πινοάτ και λογισμικό συμβατό με μία μονάδα τροφοδοσίας Flash

ΑΠΟΦΑΣΗ
• Υψηλή απόδοση
- Χρόνος πρόσβασης: 70/90ns
- Χρόνος προγράμματος byte/Word: 9us/11us (τυπικός)
- Χρόνος διαγραφής: 0,7 δευτερόλεπτα/τομέα, 4 δευτερόλεπτα/τσίπ (τυπικό)
• Μικρή κατανάλωση ενέργειας
- Χαμηλό ενεργό ρεύμα ανάγνωσης: 40mA (μέγιστο) σε 5MHz
- Μικρό ρεύμα αναμονής: 1uA (τυπικό)
• Τουλάχιστον 100.000 κύκλοι διαγραφής/πρόγραμμα
• 20 έτη διατήρηση δεδομένων

ΕΠΙΤΡΟΠΟΙΕΣ ΛΟΓΙΚΟΥ

• Διαγραφή Αναστολή/ Διαγραφή βιογραφικού σημείου
- Αναστέλλει τη λειτουργία διαγραφής τομέα για την ανάγνωση δεδομένων από ή το πρόγραμμα δεδομένων σε άλλο τομέα που δεν διαγράφεται
• Κατάσταση Απάντηση
- Data# Polling & Toggle bits παρέχουν ανίχνευση του προγράμματος και διαγράφουν την ολοκλήρωση της λειτουργίας

ΕΠΙΤΡΟΠΗ ΤΟΥ ΕΠΙΤΡΟΠΟΥ
• Ετοιμότητα/Απασχολημένη# (RY/BY#) Απόδοση
- Παρέχει μια μέθοδο υλικού για την ανίχνευση του προγράμματος και τη διαγραφή της ολοκλήρωσης της λειτουργίας
• Επαναφορά του υλικού (RESET#)
