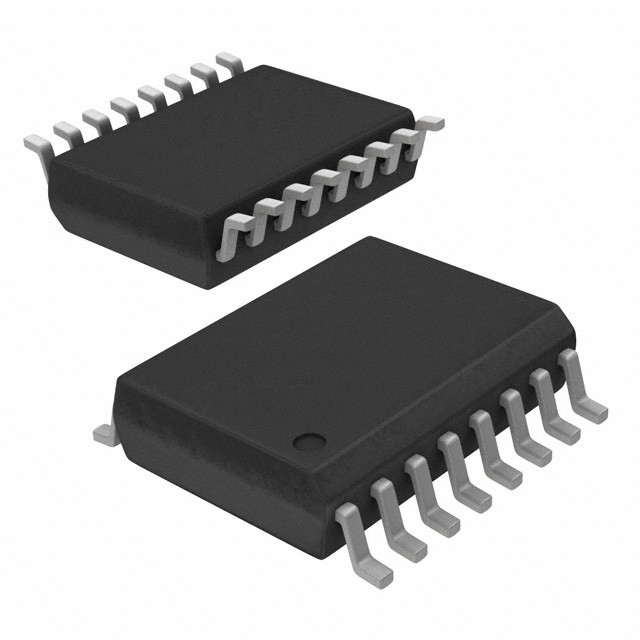

IS25LP128-JMLE IC FLASH 128MBIT SPI/QUAD 16SOIC ISSI, ολοκληρωμένη λύση πυριτίου Inc.

Γενική περιγραφή

Οι συσκευές IS25LQ016 είναι 16 Mbit Flash μνήμες κατά σειρά περιφερειακής διεπαφής (SPI), που παρέχουν μονά, διπλή ή τετραπλή έξοδο.και 104 MHz σε γρήγορη ανάγνωση (η έξοδος Quad είναι 100 MHz)Οι συσκευές χρησιμοποιούν μια ενιαία παροχή ενέργειας χαμηλής τάσης, που κυμαίνεται από 2,3 Volt έως 3,6 Volt, για την εκτέλεση λειτουργιών ανάγνωσης, διαγραφής και προγραμματισμού.Οι συσκευές μπορούν να προγραμματιστούν σε τυποποιημένους προγραμματιστές EPROM.

Ειδικά χαρακτηριστικά

• Λειτουργία ενιαίας τροφοδοσίας
- Πεδίο χαμηλής τάσης: 2,3 V - 3,6 V
• Οργάνωση της μνήμης
- IS25LQ016: 2048K x 8 (16 Mbit)
• Οικονομικά αποδοτική αρχιτεκτονική τομέα/τμημάτων
- 16Mb: Ομοιόμορφα τμήματα 4KByte / 32 ομοιόμορφα μπλοκ 64KByte
• Συνοδευτική περιφερειακή διεπαφή (SPI)
- Υποστηρίζει μονή, διπλή ή τετραπλή έξοδο
- Υποστηρίζει τις λειτουργίες SPI 0 και 3
- Μέγιστη ταχύτητα ρολογιού 50 MHz για κανονική ανάγνωση
- Μέγιστη ταχύτητα ρολογιού 104 MHz για ταχεία ανάγνωση
- Μέγιστο ισοδύναμο ταχύτητας ρολογιού 208 MHz
- Μέγιστο 400MHz ισοδύναμο ταχύτητας ρολογιού Quad SPI
• Λειτουργία προγράμματος byte
- Συνήθως 10 δολάρια/μ.μ.
• Λειτουργία προγράμματος σελίδας (έως 256 bytes)
- Μέγιστο 0,7ms ανά σελίδα προγράμματος
• Λειτουργία διαγραφής τομέα, μπλοκ ή τσιπ
- Διαγραφή τομέα (4KB) -> 150ms (τύπος)
- Διαγραφή μπλοκ (64KB) -> 500ms (τύπος)
- Σβήσιμο τσιπ -> 5s (τύπος)
• Μικρή κατανάλωση ενέργειας
- Μέγιστο 12 mA ενεργού ρεύματος ανάγνωσης
- Μέγιστο 20 mA ρεύμα προγράμματος/κατάργησης
- Μέγιστο 30 uA ρεύμα αναμονής
• Προστασία από γραφή σε υλικό
- Προστατεύστε και αποπροστατεύστε τη συσκευή από τη λειτουργία εγγραφής με την προστασία εγγραφής (WP#) Pin
• Προστασία γραφής λογισμικού
- Τα κομμάτια Block Protect (BP3, BP2, BP1, BP0) επιτρέπουν να ρυθμίζεται εν μέρει ή ολόκληρη η μνήμη ως μόνο ανάγνωση
• Υψηλή αντοχή του προϊόντος
- Εγγυημένα 100.000 κύκλοι προγράμματος/κατάργησης ανά τομέα
- Διατήρηση δεδομένων τουλάχιστον 20 έτη
• Βιομηχανικό πρότυπο Pin-out και συσκευασία
- 8-pin 208mil SOIC
- 8 επαφές WSON
- ΠΔΙΠ
- 8 καρφίτσες 208mil VSOP
- Χωρίς μόλυβδο (χωρίς Pb) συσκευασία
• Πρόσθετες πληροφορίες ασφαλείας 256 bytes
• Ειδική λειτουργία προστασίας
- Λειτουργία προστασίας ασφαλείας (προσάρτημα 1)
- Λειτουργία αποκλεισμού τομέα (προσάρτημα 2)
