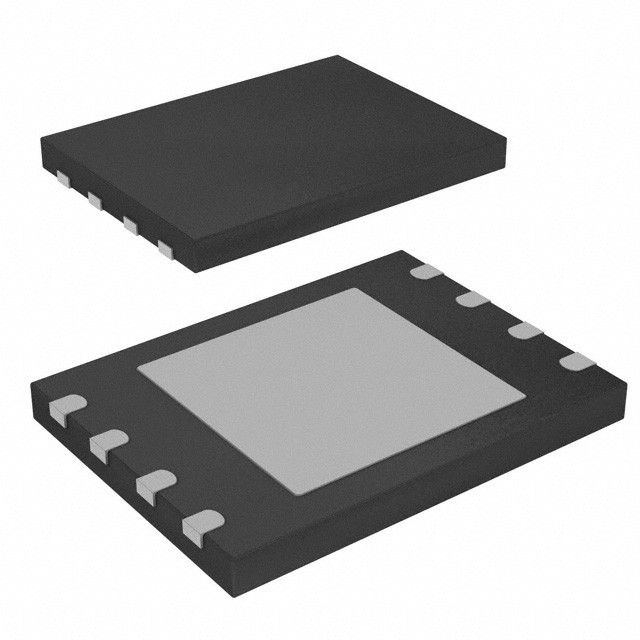

S25FL256SAGNFI003 IC FLASH 256MBIT SPI/QUAD 8WSON Infineon Technologies

Γενική περιγραφή

Οι συσκευές Spansion S25FL128S και S25FL256S είναι προϊόντα μη πτητικής μνήμης flash που χρησιμοποιούν:
■ Τεχνολογία MirrorBit - που αποθηκεύει δύο bits δεδομένων σε κάθε τρανζίστορ μνήμης
■ Αρχιτεκτονική Eclipse - που βελτιώνει δραματικά τις επιδόσεις του προγράμματος και της διαγραφής
■ Λιθογραφία με διαδικασία 65 nm

Αυτή η οικογένεια συσκευών συνδέεται με ένα σύστημα υποδοχής μέσω μιας σειριακής περιφερειακής διεπαφής (SPI).Υποστηρίζεται η παραδοσιακή σειρά εισόδου και εξόδου SPI με ένα μόνο bit (SIngle I/O ή SIO) καθώς και προαιρετικές δύο bit (Dual I/O ή DIO) και τέσσερις bit (Quad I/O ή QIO) σειριακές εντολέςΕπιπλέον, η οικογένεια FL-S προσθέτει υποστήριξη για εντολές ανάγνωσης διπλής ταχύτητας δεδομένων (DDR) για SIO, DIO,και QIO που μεταφέρουν διεύθυνση και διαβάζουν δεδομένα και στις δύο άκρες του ρολογιού.

Η αρχιτεκτονική Eclipse διαθέτει ένα Buffer Προγραμματισμού σελίδας που επιτρέπει την προγραμματισμό έως 128 λέξεων (256 bytes) ή 256 λέξεων (512 bytes) σε μία λειτουργία,που οδηγεί σε ταχύτερο αποτελεσματικό προγραμματισμό και διαγραφή από τα προηγούμενα προγράμματα SPI ή αλγόριθμους διαγραφής.
Η εκτέλεση κώδικα απευθείας από τη μνήμη flash συχνά ονομάζεται Execute-In-Place ή XIP.η ταχύτητα μεταφοράς εντολών ανάγνωσης μπορεί να ταιριάζει ή να υπερβαίνει την παραδοσιακή παράλληλη διεπαφή, ασύγχρονες, ή flash μνήμες ενώ μειώνει δραματικά τον αριθμό των σημάτων.
Τα προϊόντα S25FL128S και S25FL256S προσφέρουν υψηλή πυκνότητα σε συνδυασμό με την ευελιξία και την γρήγορη απόδοση που απαιτούνται από μια ποικιλία ενσωματωμένων εφαρμογών.και αποθήκευση δεδομένων.

Χαρακτηριστικά

■ Πυκνότητα
- 128 Mbits (16 Mbytes)
256 Mbits (32 Mbytes)
■ Σειριακή περιφερειακή διεπαφή (SPI)
∆ Πολικότητα ρολογιού SPI και τρόποι φάσης 0 και 3
Δικαίωμα διπλής ταχύτητας δεδομένων (DDR)
Επεκτεινόμενη διεύθυνση: επιλογές διεύθυνσης 24 ή 32 bit
Το σύνολο σειράς εντολών και το αποτύπωμα είναι συμβατά με το S25FL-A,
Οικογένειες SPI S25FL-K και S25FL-P
∆ Πολλαπλές εντολές I/O και αποτύπωση συμβατές με
Οικογένεια SPI S25FL-P
■ Διαβάστε εντολές
️ Κανονικό, γρήγορο, διπλό, τεταρτο, γρήγορο DDR, διπλό DDR, τεταρτο DDR
️ AutoBoot - ενεργοποίηση ή επαναφορά και εκτέλεση μιας κανονικής ή Quad ανάγνωσης
εντολή αυτόματα σε μια προκαθορισμένη διεύθυνση
Τα δεδομένα της κοινής διεπαφής Flash (CFI) για πληροφορίες διαμόρφωσης.
■ Προγραμματισμός (1,5 Mbit/s)
256 ή 512 Byte Page Προγραμματισμός επιλογές απόθεσης ασφαλείας
Προγραμματισμός σελίδας τετραπλής εισόδου (QPP) για συστήματα αργού ρολογιού
■ Διαγραφή (0,5 έως 0,65 Mbit/s)
∆ιαλογισμός μεγέθους υβριδικού τομέα - φυσικό σύνολο τριάντα δύο τομέων 4 kbyte
στην κορυφή ή στο κάτω μέρος του χώρου διευθύνσεων με όλους τους υπόλοιπους τομείς του
64 kbyte, για συμβατότητα με συσκευές S25FL προηγούμενης γενιάς
Ομοιόμορφη επιλογή τομέα - πάντα διαγράφετε μπλοκ 256 kbyte για το λογισμικό
συμβατότητα με υψηλότερη πυκνότητα και μελλοντικές συσκευές.
■ Αντοχή στο ποδήλατο
- 100.000 κύκλοι διαγραφής προγραμμάτων σε κάθε τομέα
■ Διατήρηση δεδομένων
Τυπική διατήρηση δεδομένων 20 ετών
■ Τμήματα ασφαλείας
Ονομασία του προγράμματος (OTP) 1024 bytes
Προστασία κατά των αποκλεισμών:
∆ Μονάδες καταγραφής κατάστασης για τον έλεγχο της προστασίας κατά του προγράμματος ή
διαγραφή μιας αλληλένδετης σειράς τομέων.
Δικαιότητες ελέγχου υλικού και λογισμικού
∆ Προηγμένη προστασία του τομέα (ΑΠΕ)
Προστασία μεμονωμένων τομέων που ελέγχεται με κωδικό εκκίνησης ή κωδικό πρόσβασης
■ Τεχνολογία Spansion® 65 nm MirrorBit με αρχιτεκτονική EclipseTM
■ Η τάση τροφοδοσίας πυρήνα: 2,7V έως 3,6V
■ Η τάση τροφοδοσίας I/O: 1.65V έως 3.6V
️ Συσκευές SO16 και FBGA
■ Πεδίο θερμοκρασίας:
Βιομηχανική (-40°C έως +85°C)
Οδηγία για τα αυτοκίνητα (-40°C έως +105°C)
■ Συσκευές (όλες απαλλαγμένες από Pb)
- 16 μολύβδιων SOIC (300 ml)
️ WSON 6 x 8 mm
️ BGA-24 6 x 8 mm
Διάφορες επιλογές αποτυπώματος με 5 x 5 μπάλες (FAB024) και 4 x 6 μπάλες (FAC024)
Γνωστός καλός και γνωστός δοκιμασμένος.
