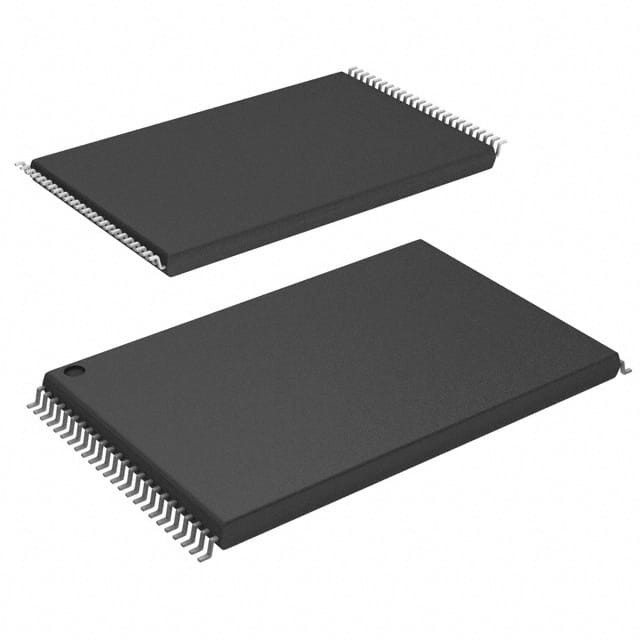

S29GL064S70TFI040 IC FLASH 64MBIT PARALLEL 48TSOP Infineon Technologies

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Τύπος μνήμης | Αμετάβλητος | Σχήμα μνήμης | ΛΑΜΨΗ |
---|---|---|---|
Τεχνολογία | ΛΑΜΨΗ - ΟΥΤΕ | Μέγεθος μνήμης | 64Mbit |
Οργάνωση μνήμης | 8M X 8, 4M X 16 | Διεπαφή μνήμης | Παράλληλα |
Συχνότητα ρολογιών | - | Γράψτε το κύκλος ζωών - Word, σελίδα | 60ns |
Χρόνος πρόσβασης | 70 NS | Πρόσθετη τάση | 2.7V ~ 3.6V |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) | Τύπος στερέωσης | Επεξεργασία επιφανείας |
Πακέτο / Κουτί | 48-TFSOP (πλάτος 0,724», 18.40mm) | Πακέτο συσκευής του προμηθευτή | 48-TSOP |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
S29GL064S70TFI040 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S34ML02G100TFV000 | IC FLASH 2GBIT PARALLEL 48TSOP | |
S29JL032J70TFI310 | IC FLASH 32MBIT PARALLEL 48TSOP | |
S29JL064J60TFA003 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29JL064J60TFI000 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S70TFA040 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S80TFB043 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S80TFB040 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S34ML08G301TFI003 | IC FLASH 8GBIT PARALLEL 48TSOP | |
S34ML08G301TFI000 | IC FLASH 8GBIT PARALLEL 48TSOP | |
S34MS04G100TFI000 | IC FLASH 4GBIT PARALLEL 48TSOP | |
S30MS01GR25TFW010 | IC FLASH 1GBIT PARALLEL 48TSOP | |
S30MS02GR25TFW010 | IC FLASH 2GBIT PARALLEL 48TSOP | |
S30MS02GR25TFW110 | IC FLASH 2GBIT PARALLEL 48TSOP | |
S30MS01GR25TFW000 | IC FLASH 1GBIT PARALLEL 48TSOP | |
S30MS01GR25TFW100 | IC FLASH 1GBIT PARALLEL 48TSOP | |
S30MS01GR25TFW110 | IC FLASH 1GBIT PARALLEL 48TSOP | |
S30MS02GR25TFW000 | IC FLASH 2GBIT PARALLEL 48TSOP | |
S30MS02GR25TFW100 | IC FLASH 2GBIT PARALLEL 48TSOP | |
S30MS02GR25TFW110C | IC FLASH 2GBIT PARALLEL 48TSOP | |
S30MS512R25TFW000 | IC FLASH 512MBIT PARALLEL 48TSOP | |
S30MS512R25TFW010 | IC FLASH 512MBIT PARALLEL 48TSOP | |
S30MS512R25TFW100 | IC FLASH 512MBIT PARALLEL 48TSOP | |
S30MS512R25TFW110 | IC FLASH 512MBIT PARALLEL 48TSOP | |
S29GL064N90TFI040H | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064N90TAI010 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S90TFI030 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S90TFI063 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S90TFA033 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S90TFI043 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064N90TFA070 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S90TFV043 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S90TFA040 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S90TFI033 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S90TFI040 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL032N90TFA040 | IC FLASH 32MBIT PARALLEL 48TSOP | |
S29GL064S90TFA043 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064N90TFA04 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064N11TFVR43 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S29GL064S90TFA070 | IC FLASH 64MBIT PARALLEL 48TSOP | |
S34ML04G200TFI000 | IC FLASH 4GBIT PARALLEL 48TSOP | |
S34ML01G200TFI000 | IC FLASH 1GBIT PARALLEL 48TSOP | |
S34ML02G104TFI010 | IC FLASH 2GBIT PARALLEL 48TSOP | |
S34ML08G101TFI000 | IC FLASH 8GBIT PARALLEL 48TSOP I | |
S34ML16G202TFI200 | IC FLASH 16GBIT PAR 48TSOP I |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Η οικογένεια συσκευών S29GL-N είναι μνήμες Flash μονάδας ισχύος 3,0 Volt που κατασκευάζονται χρησιμοποιώντας την τεχνολογία MirrorBit 110 nm. Η S29GL064N είναι μια συσκευή 64-Mb οργανωμένη ως 4,194,304 λέξεις ή 8,388Το S29GL032N είναι μια συσκευή 32 Mb οργανωμένη σε 2,097, 152 λέξεις ή 4,194Ανάλογα με τον αριθμό μοντέλου, οι συσκευές έχουν μόνο 16-bit data bus ή 16-bit data bus που μπορεί επίσης να λειτουργήσει ως 8-bit data bus χρησιμοποιώντας την είσοδο BYTE #.Οι συσκευές μπορούν να προγραμματιστούν είτε στο σύστημα υποδοχής είτε σε τυποποιημένους προγραμματιστές EPROM.
Διακριτικά χαρακτηριστικά
Αρχιτεκτονικά πλεονεκτήματα■ λειτουργία ενιαίας τροφοδοσίας
■ Κατασκευή με τεχνολογία διαδικασίας MirrorBit 110 nm
■ Περιφέρεια του ασφαλούς τομέα του πυριτίου
Το τμήμα 128 λέξεων/256 bytes για μόνιμη, ασφαλή ταυτοποίηση μέσω τυχαίου ηλεκτρονικού σειριακού αριθμού 8 λέξεων/16 bytes, προσβάσιμο μέσω ακολουθίας εντολών
Προγραμματίζεται και κλειδώνεται στο εργοστάσιο ή από τον πελάτη
■ Ευέλικτη αρχιτεκτονική του τομέα
64Mb (μονόμορφα μοντέλα τομέων): 128 32 Kword (64 KB) τομείς
64 Mb (μοντέλα τομέα εκκίνησης): εκατόν είκοσι επτά 32 Kword (64 KB) τομείς + οκτώ 4Kword (8KB) τομείς εκκίνησης
32 Mb (μονόμορφα μοντέλα τομέα): 64 32Kword (64 KB) τομείς
32 Mb (μοντέλα τομέα εκκίνησης): 63 32Kword (64 KB) τομείς + οκτώ 4Kword (8KB) τομείς εκκίνησης
■ Βελτιωμένος έλεγχος ευελιξίας/OTM
Όλα τα επίπεδα εισόδου (επίπεδα διεύθυνσης, ελέγχου και εισόδου DQ) και οι εξόδοι καθορίζονται από την τάση στην είσοδο VIO.
■ Συμφωνία με τα πρότυπα JEDEC
Παρέχει pinout και συμβατότητα λογισμικού για flash μονάδας τροφοδοσίας και ανώτερη προστασία από ακούσια εγγραφή
■ 100.000 κύκλοι διαγραφής ανά κλάδο
■ 20ετή διατήρηση των δεδομένων
Χαρακτηριστικά επιδόσεων
■ Υψηλή απόδοσηΧρόνος πρόσβασης 90 ns
️ 8 λέξεις / 16 bytes σελίδα ανάγνωσης μπουφέρα
Διάβασμα σελίδας 25 ns
- 16 λέξεων/32 bytes write buffer που μειώνει το συνολικό χρόνο προγραμματισμού για ενημερώσεις πολλαπλών λέξεων
■ Μικρή κατανάλωση ενέργειας
∆ 25 mA τυπικό αρχικό ρεύμα ανάγνωσης, 1 mA τυπικό ρεύμα ανάγνωσης σελίδας∆ 50 mA τυπικό ρεύμα διαγραφής/προγράμματος
Διάταξη 1 μA
■ επιλογές πακέτου
️ 48-pin TSOP
56-pin TSOP
- 64 σφαίρες.
48 μπάλες με λεπτό βάθος
Λογισμικό & Χαρακτηριστικά υλικού
■ Τμήματα λογισμικούΠροηγμένη προστασία τομέων: προσφέρει διαρκή προστασία τομέων και προστασία τομέων με κωδικό πρόσβασης
Το πρόγραμμα αναστέλλεται και επαναλαμβάνεται: διαβάζει άλλους τομείς πριν ολοκληρωθεί η λειτουργία προγραμματισμού
Διαγραφή Αναστολή και επανέναρξη: ανάγνωση/προγραμματισμός άλλων τομέων πριν από την ολοκλήρωση της λειτουργίας διαγραφής
Τα στοιχεία # δημοσκόπησης και τα bits μετατροπής παρέχουν την κατάσταση
Συμμόρφωση με το CFI (Common Flash Interface): επιτρέπει στο σύστημα υποδοχής να εντοπίζει και να φιλοξενεί πολλαπλές συσκευές flash
Η εντολή Unlock Bypass Program μειώνει τον συνολικό χρόνο προγραμματισμού πολλών λέξεων.
■ Χαρακτηριστικά του υλικού
Η είσοδος WP#/ACC επιταχύνει τον χρόνο προγραμματισμού (όταν εφαρμόζεται υψηλή τάση) για μεγαλύτερη απόδοση κατά την παραγωγή του συστήματος.Προστατεύει τον πρώτο ή τον τελευταίο τομέα ανεξάρτητα από τις ρυθμίσεις προστασίας τομέα στα ενιαία μοντέλα τομέα
Εναρμόνιση της πρόσβασης (RESET#)
Η έξοδος Ready/Busy# (RY/BY#) ανιχνεύει την ολοκλήρωση κύκλου προγράμματος ή διαγραφής
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | ΚΥΡΗΣ |
Κατηγορία προϊόντων | Συνολικές κυκλικές μονάδες μνήμης |
Σειρά | GL-S |
Συσκευή | Τραπέζι |
Πακέτο-Κουτί | 48-TFSOP (0,724", 18,40mm πλάτος) |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
Διασύνδεση | Παράλληλα |
Προμήθεια τάσης | 2.7 V ~ 3.6 V |
Συσκευή του προμηθευτή | 48-TSOP |
Δυνατότητα μνήμης | 64M (4M x 16) |
Τύπος μνήμης | ΦΛΑΣΧ - Ούτε |
Ταχύτητα | 70n |
Φόρμα-μνήμη | ΦΛΑΣ |
Περιγραφές
Flash - NOR Μνήμη IC 64Mb (8M x 8, 4M x 16) Παράλληλο 70ns 48-TSOP
NOR Flash Parallel 3V/3.3V 64M-bit 8M x 8/4M x 16 70ns 48-pin TSOP Tray
