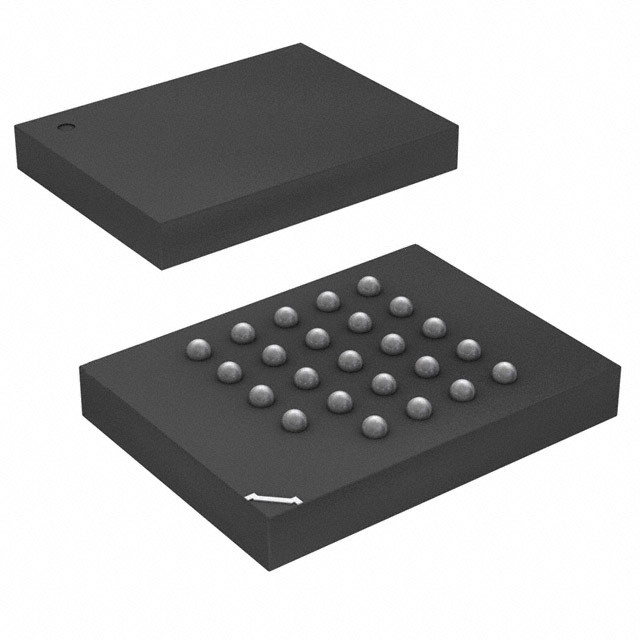

MX25L51245GXDI-10G IC FLASH 512MBIT SPI/QU 24CSPBGA Μακρόνιξ

Γενική περιγραφή

Το MX25L1005 είναι CMOS 1,048Η μνήμη Flash μνήμης 576 bit, η οποία είναι διαμορφωμένη ως 131.072 x 8 εσωτερικά. Το MX25L1005 διαθέτει μια σειριακή περιφερειακή διεπαφή και πρωτόκολλο λογισμικού που επιτρέπει τη λειτουργία σε μια απλή λεωφορεία 3 καλωδίων.Τα τρία σήματα λεωφορείου είναι μια είσοδος ρολογιού (SCLK)Η πρόσβαση SPI στην συσκευή επιτρέπεται με την εισαγωγή CS#.
Το MX25L1005 παρέχει διαδοχική λειτουργία ανάγνωσης σε ολόκληρο το τσιπ.
Μετά την έκδοση της εντολής προγραμματισμού/κατάργησης, εκτελούνται αυτόματα αλγόριθμοι προγραμματισμού/κατάργησης που προγραμματίζουν/κατάργησαν και επαληθεύουν τις καθορισμένες τοποθεσίες σελίδας ή τομέα/μπλοκ.Η εντολή του προγράμματος εκτελείται σε βάση σελίδας (256 bytes), και η εντολή διαγραφής εκτελείται στο τσιπ ή στον τομέα ((4K-byte) ή στο μπλοκ ((64K-byte).
Για να παρέχεται στον χρήστη ευκολία διεπαφής, περιλαμβάνεται ένα μητρώο κατάστασης για την ένδειξη της κατάστασης του τσιπ.Η εντολή ανάγνωσης κατάστασης μπορεί να εκδοθεί για την ανίχνευση της κατάστασης ολοκλήρωσης ενός προγράμματος ή τη διαγραφή λειτουργίας μέσω WIP bit.
Όταν η συσκευή δεν είναι σε λειτουργία και το CS# είναι υψηλό, τοποθετείται σε κατάσταση αναμονής και αντλεί λιγότερο από 10uA συνεχές ρεύμα.
Η MX25L1005 χρησιμοποιεί το ιδιόκτητο κελί μνήμης της MXIC, το οποίο αποθηκεύει αξιόπιστα το περιεχόμενο της μνήμης ακόμη και μετά από 100.000 κύκλους προγραμματισμού και διαγραφής.

Ειδικά χαρακτηριστικά

Γενικά
• Συνοδευτική περιφερειακή διεπαφή (SPI) -- Τρόπος 0 και Τρόπος 3
• 1,048,576 x δομή 1 bit
• 32 ίσοι τομείς με 4K byte κάθε ένας
- Οποιοσδήποτε τομέας μπορεί να διαγραφεί ξεχωριστά.
• 2 ίσα μπλοκ με 64K byte το καθένα
- Κάθε μπλοκ μπορεί να διαγραφεί ξεχωριστά.
• Λειτουργία ενιαίας τροφοδοσίας
- 2,7 έως 3,6 βολτ για λειτουργίες ανάγνωσης, διαγραφής και προγράμματος
• Προστατευόμενη από 100mA από -1V έως Vcc +1V
• Το χαμηλό Vcc αναστολέα γραφής είναι από 1,5V έως 2,5V

ΑΠΟΦΑΣΗ

• Υψηλή απόδοση
- Χρόνος γρήγορης πρόσβασης: 85MHz σειριακό ρολόι (15pF + 1TTL φορτίο) και 66MHz σειριακό ρολόι (30pF + 1TTL φορτίο)
- Γρήγορος χρόνος προγραμματισμού: 1,4ms (συνήθως) και 5ms (μέγιστα) / σελίδα (256-byte ανά σελίδα)
- Γρήγορος χρόνος διαγραφής: 60ms (συνήθως) και 120ms (μέγιστο) ανά τομέα (4K-byte ανά τομέα) · 1s (συνήθως) και 2s (μέγιστο) ανά μπλοκ (64K-byte ανά μπλοκ)
• Μικρή κατανάλωση ενέργειας
- Χαμηλό ενεργό ρεύμα ανάγνωσης: 12mA (μέγιστο) στα 85MHz, 8mA (μέγιστο) στα 66MHz και 4mA (μέγιστο) στα 33MHz
- Χαμηλό ενεργό ρεύμα προγραμματισμού: 15mA (μέγιστο)
- Χαμηλό ενεργό ρεύμα διαγραφής: 15mA (μέγιστο)
- Μικρό ρεύμα αναμονής: 10uA (μέγιστο)
- Βαθιά κατάσταση απενεργοποίησης 1uA (τυπική)
• Τουλάχιστον 100.000 κύκλοι διαγραφής/προγράμματος

ΕΠΙΤΡΟΠΟΙΕΣ ΛΟΓΙΚΟΥ

• Φόρμα δεδομένων εισόδου
- Κωδικός εντολής 1 byte.
• Προστασία από κλειδαριά
- Το bit κατάστασης BP0~BP1 καθορίζει το μέγεθος της περιοχής που πρέπει να προστατεύεται από το λογισμικό κατά των εντολών Προγράμματος και Διαγραφής.
• Ατομική διαγραφή και Ατομικό αλγόριθμο προγράμματος
- Διαγράφει και επαληθεύει αυτόματα τα δεδομένα στον επιλεγμένο τομέα
- Automatically programs and verifies data at selected page by an internal algorithm that automatically times the program pulse widths (Any page to be programed should have page in the erased state first)
• Ειδικότητα μητρώου κατάστασης
• Ηλεκτρονική ταυτοποίηση
- JEDEC 2 bytes ID συσκευής
- Διοίκηση RES, 1-byte ID συσκευής

ΕΠΙΤΡΟΠΗ ΤΟΥ ΕΠΙΤΡΟΠΟΥ
• Εισαγωγή SCLK
- Εισαγωγή σειριακού ρολογιού
• Εισαγωγή SI
- Εισαγωγή δεδομένων κατά σειρά
• Αποδόσεις SO
- Έκδοση σειριακών δεδομένων
• Πιν WP#
- Προστασία γραφής υλικού
• Κρατήστε την καρφίτσα
- ανακόψτε το τσιπ χωρίς να διαγράψετε το τσιπ
• ΠΟΛΛΗΡΙΚΗ
- 8-pin SOP (150mil)
- 8 χιλιόμετρα USON (2x3x0,6mm) *
