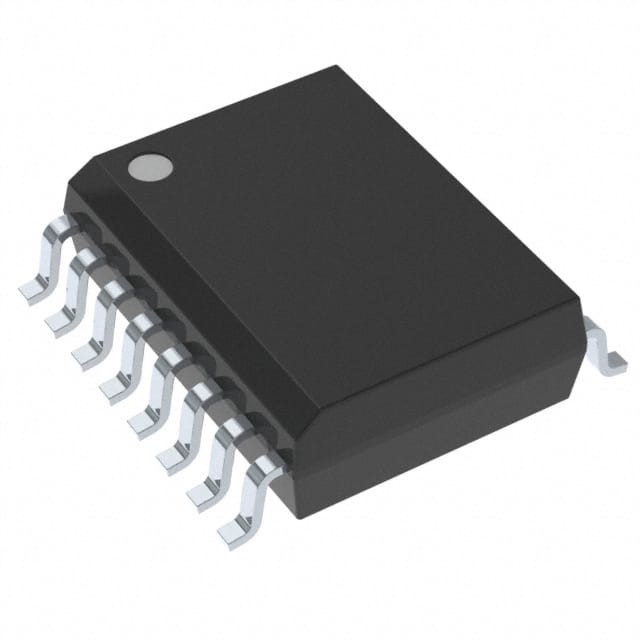

CY14B101PA-SFXI IC NVSRAM 1MBIT SPI 40MHZ 16SOIC Infineon Technologies

Σύνοψη

Η μνήμη Cypress CY14X101PA συνδυάζει 1 Mbit nvSRAM[1] με ένα πλήρες RTC σε ένα μονολιθικό ολοκληρωμένο κύκλωμα με σειριακή διεπαφή SPI.Τα ενσωματωμένα μη πτητικά στοιχεία ενσωματώνουν την τεχνολογία QuantumTrapΗ SRAM παρέχει ατελείωτους κύκλους ανάγνωσης και εγγραφής, ενώ τα κύτταρα QuantumTrap παρέχουν εξαιρετικά αξιόπιστη μη πτητική αποθήκευση δεδομένων.Η μεταφορά δεδομένων από τη SRAM στα μη πτητικά στοιχεία (λειτουργία STORE) πραγματοποιείται αυτόματα κατά την απενεργοποίηση.. Κατά την ενεργοποίηση, τα δεδομένα αποκαθίστανται στην SRAM από τη μη πτητική μνήμη (λειτουργία RECALL). Μπορείτε επίσης να ξεκινήσετε τις λειτουργίες STORE και RECALL μέσω εντολής SPI.

Χαρακτηριστικά

■ Μνήμη μη πτητικής στατικής τυχαίας πρόσβασης (nvSRAM) 1 Mbit
Οργανωμένο εσωτερικά ως 128 K × 8
️ STORE to QuantumTrap μη πτητικά στοιχεία που ενεργοποιούνται αυτόματα κατά την απενεργοποίηση (AutoStore) ή με χρήση εντολής SPI (Software STORE) ή HSB pin (Hardware STORE)
Η διαδικασία RECALL στην SRAM ξεκινά με ενεργοποίηση (Power Up RECALL) ή με εντολή SPI (Software RECALL)
️ ΑΤΟΜΑΤΙΚΟ ΣΤΟΥΡΕ σε απενεργοποίηση με μικρό πυκνωτή
■ Υψηλή αξιοπιστία
Απεριόριστοι κύκλοι ανάγνωσης, εγγραφής και RECALL
1 εκατομμύριο κύκλους STORE στο QuantumTrap
Διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 85 °C
■ ρολόι πραγματικού χρόνου (RTC)
∆ Πλήρης λειτουργία RTC
Χρονοδιακόπτης σκύλου παρακολούθησης
∆ Ασφάλεια με προγραμματιζόμενες διακοπές
Δείκτης αποτυχίας εφεδρικής ισχύος
️ Έκδοση τετραγωνικών κυμάτων με προγραμματισμένη συχνότητα (1 Hz, 512 Hz, 4096 Hz, 32,768 kHz)
∆ Κονδυλοποιητής ή μπαταρία εφεδρικής χρήσης για RTC
∆ημιουργικό ρεύμα 0,45 μA (τυπικό)
■ 40 MHz και 104 MHz Σύνδεσμος περιφερειακών συσκευών υψηλής ταχύτητας (SPI)
Διάταξη ∆ημοσιονομικής Διοίκησης
∆ 104 MHz ταχύτητα ρολογιού SPI γράψτε και διαβάστε (με ειδικές οδηγίες γρήγορης ανάγνωσης)
Υποστηρίζει τη λειτουργία SPI 0 (0, 0) και τη λειτουργία 3 (1, 1)
■ Πρόσβαση SPI σε ειδικές λειτουργίες
∆ιατήρηση/Αποσύρση μη πτητικών προϊόντων
Ο αριθμός σειράς είναι 8 bytes.
Ονοματεπώνυμο του κατασκευαστή και του προϊόντος
Διάταξη ύπνου
■ Προστασία από γραφή
Προστασία υλικού με χρήση πινάκης προστασίας γραφής (WP)
Προστασία λογισμικού με χρήση της εντολής Write Disable
Προστασία λογισμικού μπλοκ για 1/4, 1/2 ή ολόκληρο το φάσμα
■ Μικρή κατανάλωση ενέργειας
∆ Μέσο ενεργό ρεύμα 3 mA σε λειτουργία 40 MHz
∆ Μέσο ρεύμα σε κατάσταση αναμονής 250 μA
∆ ∆ ∆ ∆ ∆ ∆ ∆
■ Τυπικές διαμορφώσεις του κλάδου
∆ τάσεις λειτουργίας:
• CY14C101PA: VCC = 2,4 V έως 2,6 V
• CY14B101PA: VCC = 2,7 V έως 3,6 V
• CY14E101PA: VCC = 4,5 V έως 5,5 V
Εργασιακή θερμοκρασία
Πλάκα 16 πιν μικροδιαγράμματος ολοκληρωμένου κυκλώματος (SOIC)
Ο περιορισμός των επικίνδυνων ουσιών (RoHS)
