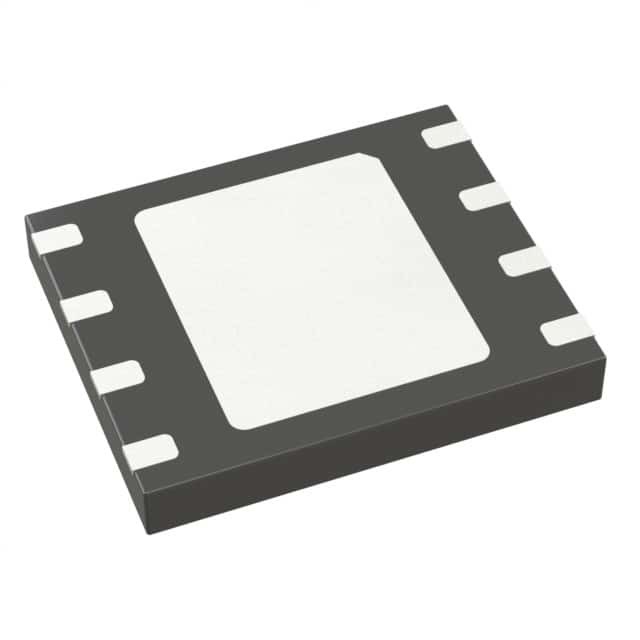

MX25L6406EZNI-12G IC Flash 64MBIT SPI 86MHZ 8WSON Μακρόνιξ

Γενική περιγραφή

Η συσκευή διαθέτει μια σειριακή περιφερειακή διεπαφή και πρωτόκολλο λογισμικού που επιτρέπει τη λειτουργία σε μια απλή λεωφορεία 3 καλωδίων.και εξόδου σειριακών δεδομένων (SO). Η κατά σειρά πρόσβαση στην συσκευή είναι ενεργοποιημένη από την είσοδο CS #.

Ειδικά χαρακτηριστικά

Γενικά
• Λειτουργία ενιαίας τροφοδοσίας
- 2,7 έως 3,6 βολτ για λειτουργίες ανάγνωσης, διαγραφής και προγράμματος
• Συμμόρφωση σεριακής περιφερειακής διεπαφής -- Τρόπος 0 και Τρόπος 3
• 67,108,864 x δομή 1 bit ή 33,554δομή 432 x 2 bit (διπλή λειτουργία εξόδου)
• 2048 ίσοι τομείς με 4K byte ο καθένας
- Οποιοσδήποτε τομέας μπορεί να διαγραφεί ξεχωριστά.
• 128 ίσα μπλοκ με 64K byte το καθένα
- Κάθε μπλοκ μπορεί να διαγραφεί ξεχωριστά.
• Δυνατότητα προγραμματισμού
- Βάση byte
- Βάση σελίδας (256 bytes)
• Προστατευόμενη από 100mA από -1V έως Vcc +1V

ΑΠΟΦΑΣΗ

• Υψηλή απόδοση
- Χρόνος γρήγορης πρόσβασης: 86MHz σειριακό ρολόι
- Σειριακό ρολόι διπλής εξόδου: 80MHz
- Γρήγορος χρόνος προγραμματισμού: 1,4ms (συνήθως) και 5ms (μέγιστα) ανά σελίδα
- Χρόνος προγραμματισμού byte: 9us (τυπικός)
- Γρήγορος χρόνος διαγραφής: 60 ms (συνήθως) /τομέας· 0,7 s (συνήθως) /μπλοκ
• Μικρή κατανάλωση ενέργειας
- Χαμηλό ενεργό ρεύμα ανάγνωσης: 25mA (μέγιστο) στα 86MHz
- Χαμηλό ενεργό ρεύμα προγραμματισμού: 20mA (μέγιστο)
- Χαμηλό ενεργό ρεύμα διαγραφής: 20mA (μέγιστο)
- Μικρό ρεύμα αναμονής: 50uA (μέγιστο)
- Βαθιά κατάσταση απενεργοποίησης 5uA (τυπική)
• Συνήθως 100.000 κύκλοι διαγραφής/πρόγραμμα
• 20 έτη διατήρησης των δεδομένων
