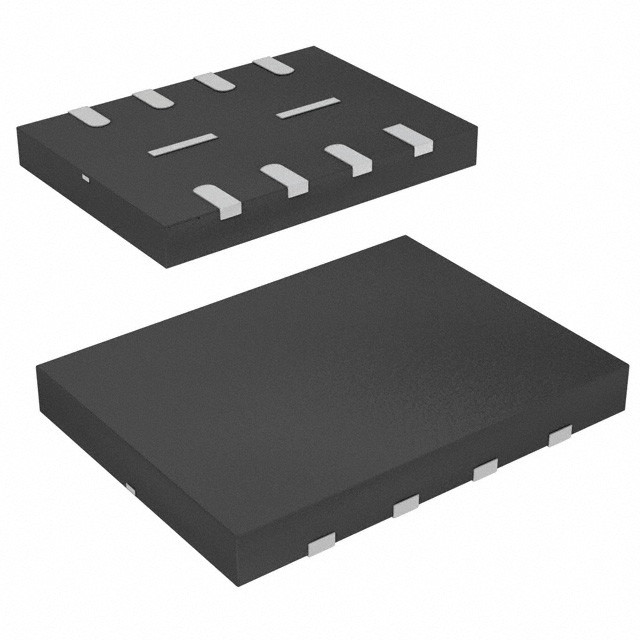

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON Winbond Electronics

Γενική περιγραφή

Η W25Q16DW (16M-bit) Serial Flash μνήμη παρέχει μια λύση αποθήκευσης για συστήματα με περιορισμένο χώρο, πιν και ισχύ.Η σειρά 25Q προσφέρει ευελιξία και απόδοση πολύ πέρα από τις συνηθισμένες συσκευές Serial FlashΗ συσκευή λειτουργεί με μονάδα 1.65V έως 1.Υδροδότηση 95V με κατανάλωση ρεύματος χαμηλότερη από 4mA ενεργού και 1μA για διακοπή ρεύματοςΌλες οι συσκευές προσφέρονται σε πακέτα εξοικονόμησης χώρου.
Η συστοιχία W25Q16DW είναι οργανωμένη σε 8.192 προγραμματιζόμενες σελίδες 256 bytes η καθεμία.ομάδες 128 (32KB διαγραφή μπλοκ), ομάδες 256 (64KB block erase) ή ολόκληρο το τσιπ (chip erase).Οι μικροί τομείς 4KB επιτρέπουν μεγαλύτερη ευελιξία σε εφαρμογές που απαιτούν αποθήκευση δεδομένων και παραμέτρων. (βλέπε σχήμα 2.)
Το W25Q16DW υποστηρίζει το πρότυπο Serial Peripheral Interface (SPI), το Dual/Quad I/O SPI καθώς και τον κύκλο εντολών 2 ωρών Quad Peripheral Interface (QPI): Serial Clock, Chip Select,Ημερομηνίες I/O0 (DI), I/O1 (DO), I/O2 (/WP) και I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsΑυτές οι ταχύτητες μεταφοράς μπορούν να ξεπεράσουν τις τυπικές ασυγχρόνιες μνήμες 8 και 16-bit Parallel Flash.Η λειτουργία συνεχούς ανάγνωσης επιτρέπει την αποτελεσματική πρόσβαση στη μνήμη με μόλις 8 ώρες εντολής για την ανάγνωση μιας διεύθυνσης 24 bit, επιτρέποντας την πραγματική λειτουργία XIP (εκτέλεση στη θέση).
Μια καρφίτσα Hold, μια καρφίτσα Write Protect και μια προγραμματιζόμενη προστασία εγγραφής, με έλεγχο πάνω ή κάτω, παρέχουν περαιτέρω ευελιξία ελέγχου.η συσκευή υποστηρίζει την αναγνώριση του κατασκευαστή και της συσκευής σύμφωνα με το πρότυπο JEDEC, έναν μοναδικό σειριακό αριθμό 64-bit και τέσσερα μητρώα ασφαλείας 256 bytes.

Ειδικά χαρακτηριστικά

• Οικογένεια μνήμων SpiFlash
∆ W25Q16DW: 16M-bit / 2M-byte (2,097,152)
∆ Ειδικό SPI: CLK, /CS, DI, DO, /WP, /Hold
Δύο SPI: CLK, /CS, IO0, IO1, /WP, /hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
¢ QPI: CLK, /CS, IO0, IO1, IO2, IO3
• Η υψηλότερη απόδοση σειριακού φλας
∆ 104MHz Τυποποιημένα/Δυαδικά/Τετραπλό SPI ρολόγια
Δύο/τέσσερα SPI ισοδύναμα 208/416MHz
∆ 50MB/S συνεχής ταχύτητα μεταφοράς δεδομένων
Πάνω από 100.000 κύκλοι διαγραφής/προγράμματος
∆ιατήρηση δεδομένων για περισσότερο από 20 έτη
• Αποτελεσματική “Συνεχή ανάγνωση” και λειτουργία QPI
Συνεχή ανάγνωση με 8/16/32/64-Byte Wrap
∙ Μόνο 8 ρολόγια για να διευθύνει τη μνήμη
∆ιακοσμιοποιημένη χρήση
επιπλέον δαπάνες εκπαίδευσης
Επιτρέπει την πραγματική λειτουργία XIP (εκτέλεση στη θέση)
Περνάει το X16 Parallel Flash
• Μικρή ισχύς, ευρύ εύρος θερμοκρασιών
∆ιαφορετική τροφοδοσία 1,65 έως 1,95V
Δυνατότητα εκτόξευσης:
Διάστημα λειτουργίας -40 °C έως +85 °C
• Ευέλικτη αρχιτεκτονική με τομείς 4KB
️ Τεχνική διαγραφή τομέα (4K-byte)
Ομοιόμορφη διαγραφή μπλοκ (32K και 64K bytes)
Προγραμματισμός 1 έως 256 bytes ανά προγραμματιζόμενη σελίδα
️ Διαγραφή/Απαγόρευση προγράμματος και επανέναρξη
• Προχωρημένα χαρακτηριστικά ασφαλείας
Προστασία εγγραφής λογισμικού και υλικού
Προστασία συστοιχίας συμπληρώματος 4KB
∆ Ενεργειακή τροφοδοσία
Ονοματεπώνυμο 64-bit για κάθε συσκευή
4X256-Bytes Μητρώα ασφαλείας με κλειδαριά OTP

• Συσκευασίες με αποδοτικό χώρο
️ 8-pin SOIC 150/208-mil
∙ 8-pad WSON 6x5-mm, USON 4x3-mm
8 μπάλες
- 16 κόμβων SOIC 300-mil
Επικοινωνία με την Winbond για την KGD και άλλες επιλογές
