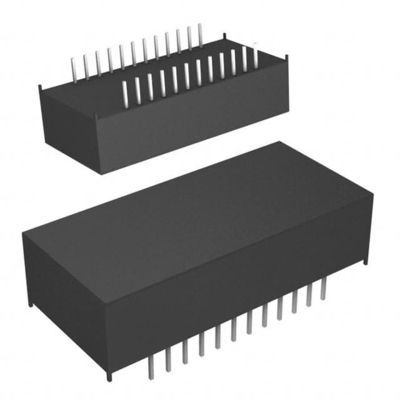

DS1220AD-100IND+ IC NVSRAM 16KBIT PARALLEL 24EDIP Analog Devices Inc./Maxim Integrated

Περιγραφή

Οι DS1220AB και DS1220AD 16k Nonvolatile SRAMs είναι 16,384-bit, πλήρως στατικές, μη πτητικές SRAM που οργανώνονται ως 2048 λέξεις με 8 bits.Κάθε NV SRAM διαθέτει μια αυτοτελή πηγή ενέργειας λιθίου και κυκλώματα ελέγχου που παρακολουθούν συνεχώς το VCC για κατάσταση εκτός ανοχής.Όταν συμβαίνει μια τέτοια κατάσταση, η πηγή ενέργειας λιθίου ενεργοποιείται αυτόματα και η προστασία γραφής ενεργοποιείται άνευ όρων για την πρόληψη της διαφθοράς των δεδομένων.Οι NV SRAMs μπορούν να χρησιμοποιηθούν αντί των υφιστάμενων 2k x 8 SRAMs που συμμορφώνονται άμεσα με το δημοφιλές πρότυπο DIP 24-pinΟι συσκευές ταιριάζουν επίσης με το pinout της 2716 EPROM και της 2816 EEPROM, επιτρέποντας την άμεση υποκατάσταση, βελτιώνοντας παράλληλα τις επιδόσεις.Δεν υπάρχει όριο στον αριθμό των κύκλων εγγραφής που μπορούν να εκτελεστούν και δεν απαιτείται πρόσθετο κύκλωμα υποστήριξης για τη διασύνδεση μικροεπεξεργαστή.

Ειδικά χαρακτηριστικά

■ 10 έτη ελάχιστη διατήρηση δεδομένων σε περίπτωση απουσίας εξωτερικής ισχύος
■ Τα δεδομένα προστατεύονται αυτόματα κατά την απώλεια ισχύος
■ Αντικαθιστά άμεσα 2k x 8 πτητικές στατικές μνήμες RAM ή EEPROM
■ Απεριόριστοι κύκλοι εγγραφής
■ CMOS χαμηλής ισχύος
■ Πρότυπο JEDEC 24-pin DIP πακέτο
■ Χρόνοι πρόσβασης ανάγνωσης και εγγραφής 100 ns
■ Η πηγή ενέργειας λιθίου αποσυνδέεται ηλεκτρικά για να διατηρηθεί φρέσκια μέχρι την πρώτη ενεργοποίηση
■ Πλήρης εμβέλεια λειτουργίας VCC ± 10% (DS1220AD)
■ Προαιρετικό εύρος λειτουργίας VCC ± 5% (DS1220AB)
■ Προαιρετικό εύρος βιομηχανικών θερμοκρασιών από -40°C έως +85°C, με ονομασία IND
