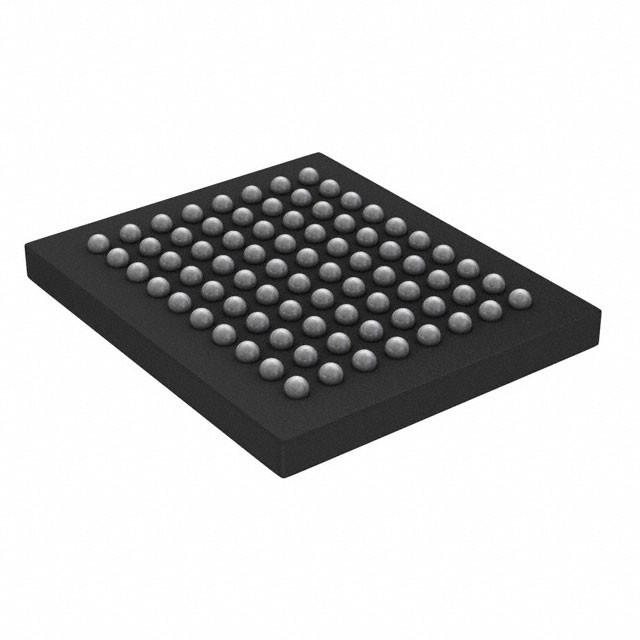

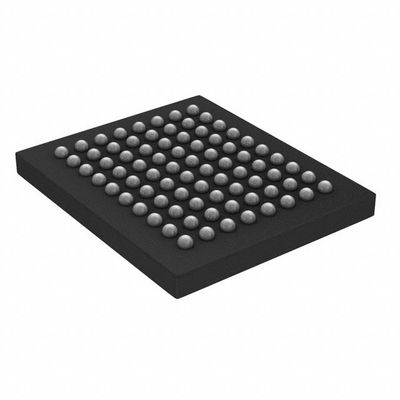

S29CD016J0MFAM010 IC FLASH 16MBIT PAR 56MHZ 80FBGA Τεχνολογίες Infineon

Γενική περιγραφή

Η οικογένεια Flash S29CD-G είναι μια οικογένεια flash μνήμης με λειτουργία εκρήξεως, διπλή εκκίνηση, ταυτόχρονη ανάγνωση / εγγραφή με ευπροσάρμοστη τεχνολογία διαδικασίας 170 nm.

Διακριτικά χαρακτηριστικά

Τα πλεονεκτήματα της αρχιτεκτονικής
■ Ταυτόχρονες λειτουργίες ανάγνωσης/γράφησης
Διάβασμα δεδομένων από μία τράπεζα κατά την εκτέλεση της διαγραφής
λειτουργίες προγράμματος σε άλλη τράπεζα
∆ μηδενική καθυστέρηση μεταξύ των εργασιών ανάγνωσης και εγγραφής
Δύο αρχιτεκτονικές τραπεζών: μεγάλη/μικρή τράπεζα
75%/25%
■ Χρησιμοποιούμενη εξ ορισμού x32 Data Bus
■ Δύο μπλοκ μπότες
∆ ∆ ∆ ∆ ∆ ∆ ∆
■ Ευέλικτη αρχιτεκτονική του τομέα
Οκτώ 2K διπλή λέξη, 62 16K
Διπλό Word, και οκτώ 2K διπλό Word τομείς
Οκτώ 2K διπλή λέξη, 32 16K
Διπλό Word, και οκτώ 2K διπλό Word τομείς
■ Ασφαλής τομέας πυριτίου (256 bytes)
- Εργοστάσιο κλειδωμένο και αναγνωρίσιμο: 16 bytes για ασφαλή,
τυχαίος εργοστάσιο ηλεκτρονικός σειριακός αριθμός;
ως Ηλεκτρονική Σημείωση
■ Κατασκευή με τεχνολογία επεξεργασίας 170 nm
■ Προγραμματιζόμενη διεπαφή Burst
∆ Διασύνδεση με οποιονδήποτε επεξεργαστή υψηλών επιδόσεων
Λειτουργία γραμμικής ανάγνωσης: 2, 4 και 8 διπλή.
λέξη γραμμική έκρηξη με ή χωρίς τυλίγμα γύρω
■ Λειτουργία του προγράμματος
Εκτελεί συγχρονική και ασυγχρονική εγγραφή
λειτουργίες ρυθμίσεων μητρώου διαμόρφωσης εκρήξεως
ανεξάρτητα
■ λειτουργία ενιαίας τροφοδοσίας
Οπτικοποιημένο για ανάγνωση, διαγραφή και ανάγνωση από 2,5 έως 2,75 βολτ
Δραστηριότητες προγράμματος
■ Συμφωνία με τα πρότυπα JEDEC (JC42.4)
Το λογισμικό είναι συμβατό με τη μονάδα τροφοδοσίας Flash.
️ Πίσω-συμβατό με την AMD/Fujitsu Am29LV/
Μνήμες αναμνηστικής μνήμης MBM29LV και Am29F/MBM29F

Χαρακτηριστικά επιδόσεων

■ Διαδικασία πρόσβασης ανάγνωσης υψηλής απόδοσης
∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆
ns (16 Mb)
Χρόνοι πρόσβασης σε έκρηξη 7,5 ns (32 Mb) ή 9 ns (16 Mb)
■ Πολύ χαμηλή κατανάλωση ενέργειας
Διάβασμα κατάστασης εκρήξεως: 90 mA @ 75 MHz μέγιστο
Δοκιμαστικό σύστημα:
Διάταξη αναμονής: CMOS: 60 μA μέγιστο
■ 1 εκατομμύριο κύκλοι εγγραφής ανά κλάδο
■ Διατήρηση των δεδομένων για 20 έτη
■ Πολυποίκιλος έλεγχος
∆ημιουργεί τάσεις εξόδου δεδομένων και αντέχει δεδομένα
στρεβλώσεις εισόδου όπως καθορίζονται από την τάση στο
Πίνα VIO
Διάφορα σήματα I/O

Χαρακτηριστικά λογισμικού

■ Διαρκής προστασία του τομέα
∆ Κλείδωμα συνδυασμών μεμονωμένων τομέων και τομέα
ομάδες που αποτρέπουν τις λειτουργίες προγράμματος ή διαγραφής
εντός του εν λόγω τομέα (απαιτούνται μόνο επίπεδα VCC)
■ Προστασία του τομέα με κωδικό πρόσβασης
∆ Κλείδωμα συνδυασμών μεμονωμένων τομέων και τομέα
ομάδες που αποτρέπουν τις λειτουργίες προγράμματος ή διαγραφής
εντός του εν λόγω τομέα χρησιμοποιώντας μια καθορίσιμη από τον χρήστη 64-bit
κωδικό πρόσβασης
■ Υποστηρίζει κοινή διεπαφή Flash (CFI)
■ Ανοίξτε την εντολή προγράμματος παράκαμψης
∆ Μειώνει το συνολικό χρόνο προγραμματισμού κατά την έκδοση
πολλαπλές ακολουθίες εντολών προγράμματος
■ Δεδομένα# Ψηφοφορία και αλλαγή bits
Παρέχει μια μέθοδο λογισμικού ανίχνευσης προγράμματος ή
ολοκλήρωση της λειτουργίας διαγραφής

Χαρακτηριστικά υλικού

■ Αναστολή/Επανέναρξη και διαγραφή προγράμματος Αναστολή/
Συνεχίστε
- Αναστέλλει το πρόγραμμα ή διαγράφει τις εργασίες για να επιτρέψει
Διαβάζοντας, προγραμματίζοντας ή διαγράφοντας στην ίδια τράπεζα
■ Επαναφορά του υλικού (RESET#), Έτοιμος/Επαγγελματίας# (RY/
BY#), και Write Protect (WP#) εισροές
■ Εισαγωγή ACC
- Επιταχύνει το χρόνο προγραμματισμού για μεγαλύτερη απόδοση
κατά τη διάρκεια της παραγωγής του συστήματος
■ επιλογές πακέτου
️ 80 κόμβων PQFP
80 σφαίρες Ενισχυμένη BGA
Διατίθεται επίσης επιλογή πακέτου χωρίς Pb
Γνωστός για την καλή του ζωή
