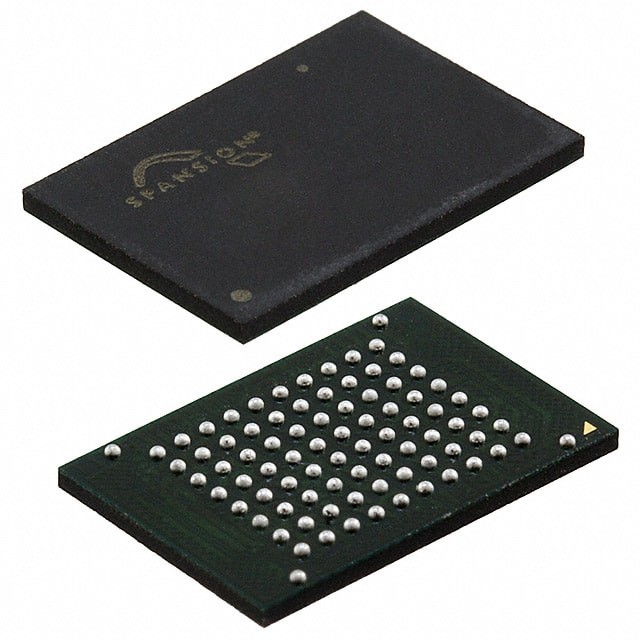

S29WS064RABBHW010 IC FLASH 64MBIT PARALLEL 84FBGA Cypress Semiconductor Corp.

Γενική περιγραφή

Τα Spansion S29WS256/128/064N είναι προϊόντα MirrorbitTM Flash που κατασκευάζονται με τεχνολογία διαδικασίας 110 nm.Αυτές οι συσκευές Flash λειτουργίας έκρηξης είναι σε θέση να εκτελούν ταυτόχρονες λειτουργίες ανάγνωσης και εγγραφής με μηδενική καθυστέρηση σε δύο ξεχωριστές τράπεζες χρησιμοποιώντας ξεχωριστές πληροφορίες και καρφίτσες διευθύνσεωνΤα προϊόντα αυτά μπορούν να λειτουργούν μέχρι 80 MHz και χρησιμοποιούν ένα μόνο VCC από 1,7 V έως 1,95 V το οποίο τα καθιστά ιδανικά για τις σημερινές απαιτητικές ασύρματες εφαρμογές που απαιτούν υψηλότερη πυκνότητα.καλύτερη απόδοση και μειωμένη κατανάλωση ενέργειας.

Διακριτικά χαρακτηριστικά

■ Μοναδική ανάγνωση/πρόγραμμα/διαγραφή 1.8 V (1.70­1.95 V)
■ Τεχνολογία MirrorBitTM 110 nm
■ Ταυτόχρονη λειτουργία ανάγνωσης/γράφησης με μηδέν
καθυστέρηση
■ 32 λέξεις Write Buffer
■ Αρχιτεκτονική δεκαέξι γωνιών που αποτελείται από 16/8/4
Ονομασίες WS256N/128N/064N, αντίστοιχα
■ Τέσσερις τομείς 16 Kword τόσο στην κορυφή όσο και στο κάτω μέρος της
συστοιχία μνήμης
■ 254/126/62 64 Κουόρντ (WS256N/128N/)
064N)
■ Προγραμματιζόμενες λειτουργίες ανάγνωσης
️ Γραμμικό για 32, 16 ή 8 λέξεις γραμμικό με ή
Χωρίς περιτύλιγμα
Διάταξη συνεχούς διαδοχικής ανάγνωσης
■ SecSiTM (Secured Silicon) Τομεακή περιοχή που αποτελείται από
των 128 λέξεων για το εργοστάσιο και τον πελάτη
■ Διατήρηση δεδομένων για 20 έτη (τυπική)
■ Αντοχή στο ποδήλατο: 100.000 ποδήλατα ανά τομέα
(τυπικό)
■ Η έξοδος RDY δείχνει τα διαθέσιμα δεδομένα του συστήματος
■ Σύνολο εντολών συμβατό με το JEDEC (42.4)
πρότυπο
■ Προστασία από υλικό (WP#) της κορυφής και του κάτω μέρους
Τομείς
■ Διαμόρφωση διπλού τμήματος μπότες (πάνω και κάτω)
■ Παροχή πακέτων
¢ WS064N: 80 μπάλες FBGA (7 mm x 9 mm)
️ WS256N/128N: 84-ball FBGA (8 mm x 11,6 mm)
■ Χαμηλή αναστολή εγγραφής VCC
■ Διαρκείς και κωδικός πρόσβασης μεθόδους
Προστασία του τομέα
■ Τα bits καταγραφής της κατάστασης λειτουργίας δείχνουν το πρόγραμμα και
ολοκλήρωση της λειτουργίας διαγραφής
■ Αναστολή και επανέναρξη εντολών για προγράμματα και
Λειτουργίες διαγραφής
■ Ανοίξτε την εντολή προγράμματος Bypass για να μειώσετε
χρόνος προγραμματισμού
■ Σύγχρονη ή ασύγχρονη λειτουργία προγράμματος,
ανεξάρτητη από τις ρυθμίσεις του μητρώου ελέγχου εκρήξεως
■ Πίνας εισόδου ACC για τη μείωση του χρόνου προγραμματισμού στο εργοστάσιο
■ Υποστήριξη της κοινής διεπαφής Flash (CFI)
■ Βιομηχανικό εύρος θερμοκρασίας (εργοστάσιο επαφής)
