W9725G8KB-25 TR IC DRAM 256MBIT PARALLEL 60WBGA Winbond Electronics

Γενική περιγραφή

Το W9725G8JB είναι μια 256M bit DDR2 SDRAM, οργανωμένη ως 8,388Η συσκευή αυτή επιτυγχάνει ταχύτητες μεταφοράς έως και 1066Mb/sec/pin (DDR2-1066) για γενικές εφαρμογές.25I και -3Το -18 συμμορφώνεται με τις προδιαγραφές DDR2-1066 (7-7-7).Τα -25/25I συμμορφώνονται με τις προδιαγραφές DDR2-800 (5-5-5) ή DDR2-800 (6-6-6) (η βιομηχανική ποιότητα 25I που εγγυάται υποστήριξη -40 °C ≤ TCASE ≤ 95 °C)Το -3 συμμορφώνεται με τις προδιαγραφές DDR2-667 (5-5-5).

Ειδικά χαρακτηριστικά

• Τροφοδοσία ηλεκτρικής ενέργειας: VDD, VDDQ = 1,8 V ± 0,1 V
• Αρχιτεκτονική διπλής ταχύτητας δεδομένων: δύο μεταφορές δεδομένων ανά κύκλο ρολογιού
• CAS καθυστέρηση: 3, 4, 5, 6 και 7
• Διάρκεια εκρήξεως: 4 και 8
• Μεταδίδονται / λαμβάνονται με δεδομένα αμφίδρομα, διαφορικά στροβόλια δεδομένων (DQS και DQS)
• Τμήμα ευθυγραμμισμένο με δεδομένα ανάγνωσης και κέντρο ευθυγραμμισμένο με δεδομένα εγγραφής
• Το DLL ευθυγραμμίζει τις μεταβάσεις DQ και DQS με το ρολόι
• Διαφορετικές εισροές ρολογιού (CLK και CLK)
• Μάσκες δεδομένων (DM) για την εγγραφή δεδομένων.
• Οι εντολές που εισάγονται σε κάθε θετικό άκρο CLK, δεδομένα και μάσκα δεδομένων αναφέρονται και στις δύο άκρες του DQS
• Υποστηρίζεται η προγραμματισμένη πρόσθετη καθυστέρηση CAS για την αποδοτικότητα της διαδρομής εντολών και δεδομένων
• Διαβάστε καθυστέρηση = πρόσθετη καθυστέρηση συν καθυστέρηση CAS (RL = AL + CL)
• Ρυθμίσεις αντίστασης εκτός τσιπ (OCD) και On-Die-Termination (ODT) για καλύτερη ποιότητα σήματος
• Λειτουργία αυτόματης προφόρτισης για εκρήξεις ανάγνωσης και εγγραφής
• Τρόποι αυτόματης ανανέωσης και αυτοανανέωσης
• Αποσύνδεση ενεργού ρεύματος και ενεργού ρεύματος
• Γράψτε την κάλυψη δεδομένων
• Γράψτε καθυστέρηση = Διαβάστε καθυστέρηση - 1 (WL = RL - 1)
• Διασύνδεση: SSTL_18

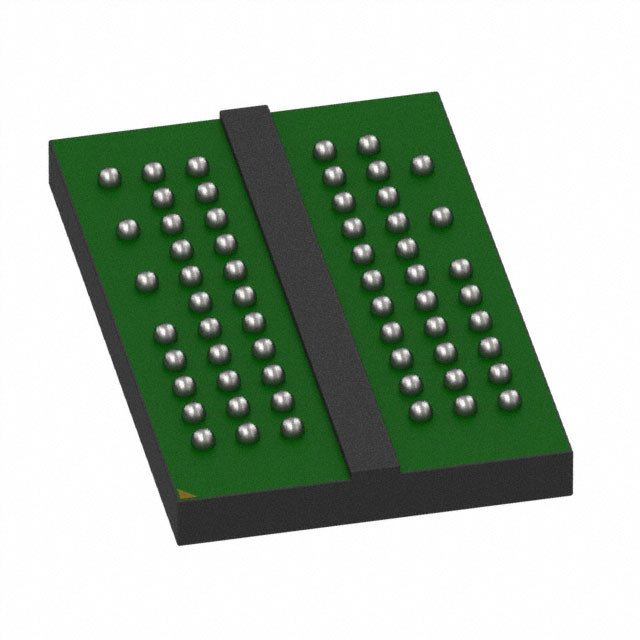

• Συσκευάζεται σε WBGA 60 Ball (8X12.5 mm2), χρησιμοποιώντας υλικά χωρίς μόλυβδο και συμβατά με το RoHS
