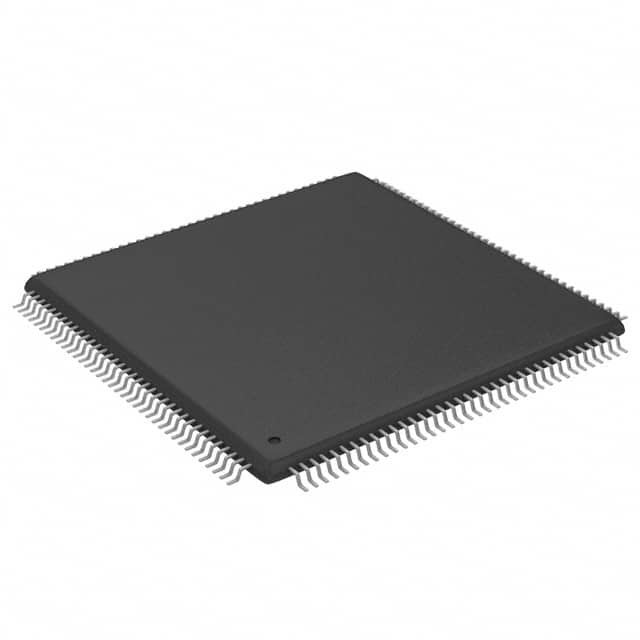

IDT70T3319S133DD IC SRAM 4.5MBIT PARALLEL 144TQFP Renesas Electronics America Inc.

Περιγραφή

Η IDT70T651/9 είναι μια υψηλής ταχύτητας 256/128K x 36 Ασύγχρονη Στατική RAM διπλής θύρας.Το IDT70T651/9 έχει σχεδιαστεί για χρήση ως ανεξάρτητη RAM διπλής θύρας 9216/4608K-bit ή ως συνδυασμός RAM MAS TER / SLAVE διπλής θύρας για σύστημα λέξεων 72-bit ή περισσότεροΗ χρήση της προσέγγισης IDT MASTER/SLAVE Dual-Port RAM σε εφαρμογές συστήματος μνήμης 72-bit ή μεγαλύτερης έκτασης οδηγεί σε πλήρη ταχύτητα, χωρίς σφάλματα χωρίς την ανάγκη για πρόσθετη διακριτή λογική.
Η συσκευή αυτή παρέχει δύο ανεξάρτητες θύρες με ξεχωριστές καρφίτσες ελέγχου, διεύθυνσης και Ε/Υ που επιτρέπουν ανεξάρτητη, ασύγχρονη πρόσβαση για ανάγνωση ή εγγραφή σε οποιαδήποτε θέση στη μνήμη.Μια λειτουργία αυτόματης απενεργοποίησης ισχύος που ελέγχεται από το τσιπ επιτρέπει (είτε CE0 είτε CE1) να επιτρέψει στα κυκλώματα στο τσιπ κάθε θύρας να εισέλθουν σε κατάσταση πολύ χαμηλής ισχύος αναμονής.
Το IDT70T651/9 διαθέτει τη λειτουργία RapidWrite Mode, η οποία επιτρέπει στον σχεδιαστή να εκτελεί back-to-back εγγραφές χωρίς να παλμάρει την είσοδο R/W κάθε κύκλου.Αυτό είναι ιδιαίτερα σημαντικό στους χρόνους κύκλου 8 και 10ns του IDT70T651/9, ελαφρύνοντας τις σχεδιαστικές εκτιμήσεις σε αυτά τα υψηλά επίπεδα απόδοσης.
Το 70T651/9 μπορεί να υποστηρίξει μια τάση λειτουργίας 3,3V ή 2,5V σε μία ή και στις δύο θύρες, που ελέγχεται από τις καρφίτσες OPT. Η παροχή ενέργειας για τον πυρήνα της συσκευής (VDD) είναι 2,5V.

Χαρακτηριστικά

◆ Αληθινά κύτταρα μνήμης διπλής θύρας που επιτρέπουν ταυτόχρονη πρόσβαση στην ίδια θέση μνήμης
◆ Σύνδεση υψηλής ταχύτητας
Εμπορική: 8/10/12/15n (μέγιστο.)
Βιομηχανική: 10/12ns (μέγιστο.)
◆ Η λειτουργία RapidWrite απλοποιεί τα υψηλής ταχύτητας συνεχείς κύκλους εγγραφής
◆ Διπλό τσιπ επιτρέπει επέκταση βάθους χωρίς εξωτερική λογική
◆ Το IDT70T651/9 διευρύνει εύκολα το πλάτος της λεωφορείου δεδομένων σε 72 bits ή περισσότερο χρησιμοποιώντας το Master/Slave select όταν χρησιμοποιείται σε κατάρρευση περισσότερες από μία συσκευές
◆ M/S = VIH για το σήμα εξόδου BUSY στο Master, M/S = VIL για την είσοδο BUSY στο Slave
◆ Απασχολημένες και Διακοπές στις Σημαίες
◆ Λογική διαιτησίας λιμένων στο τσιπ
◆ Πλήρης υποστήριξη του ενσωματωμένου υλικού του τσιπ για την σήμανση των σηματοδοτών μεταξύ των λιμένων
◆ Πλήρως ασύγχρονη λειτουργία από οποιοδήποτε λιμάνι
◆ Διαχωρισμένοι έλεγχοι byte για συμβατότητα πολλαπλών λεωφορείων και λεωφορείων
◆ Εισόδους κατάστασης ύπνου και στις δύο θύρες
◆ Υποστηρίζει χαρακτηριστικά JTAG συμβατά με το IEEE 1149.1
◆ Ενιαία τροφοδοσία ισχύος 2,5V (± 100mV) για πυρήνα
◆ Εναλλακτική παροχή ισχύος 3,3V (± 150mV) /2,5V (± 100mV) συμβατή με το LVTTL για τα σήματα I/O και ελέγχου σε κάθε θύρα
◆ Διαθέσιμα σε 256-ball Ball Grid Array, 208-pin Plastic Quad Flatpack και 208-ball fine pitch Ball Grid Array.
◆ Η βιομηχανική θερμοκρασία (από 40°C έως +85°C) είναι διαθέσιμη για ορισμένες ταχύτητες
