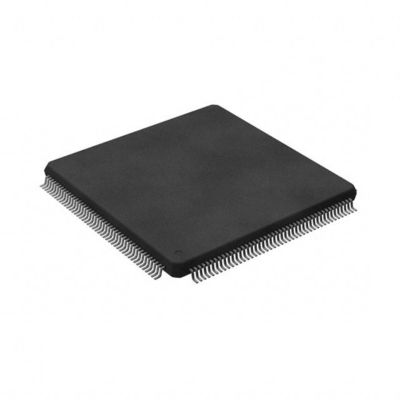

CY7C0852V-133AXI IC SRAM 4.5MBIT PAR 176TQFP Cypress Semiconductor Corp

Λειτουργική περιγραφή

Τα CY7C008/009 και CY7C018/019 είναι χαμηλής ισχύος CMOS 64K, 128K x 8/9 διπλής θύρας στατικές μνήμες RAM.Διαφορετικά συστήματα διαιτησίας περιλαμβάνονται στις συσκευές για την αντιμετώπιση καταστάσεων κατά τις οποίες πολλοί επεξεργαστές έχουν πρόσβαση στο ίδιο κομμάτι δεδομένωνΔύο θύρες παρέχονται που επιτρέπουν ανεξάρτητη, ασύγχρονη πρόσβαση για ανάγνωση και εγγραφή σε οποιαδήποτε θέση στη μνήμη.Οι συσκευές μπορούν να χρησιμοποιηθούν ως ανεξάρτητες RAM 8/9-bit διπλής θύρας ή πολλές συσκευές μπορούν να συνδυαστούν για να λειτουργήσουν ως RAM 16/18-bit ή ευρύτερη master/slave διπλής θύρας.

Χαρακτηριστικά

• Αληθινές κυψέλες μνήμης διπλής θύρας που επιτρέπουν ταυτόχρονη πρόσβαση στην ίδια θέση μνήμης
• 64K x 8 οργανισμός (CY7C008)
• Οργανισμός 128K x 8 (CY7C009)
• 64K x 9 οργανισμός (CY7C018)
• 128K x 9 οργανισμός (CY7C019)
• CMOS 0,35 μικρών για βέλτιστη ταχύτητα/δύναμη
• Πρόσβαση υψηλής ταχύτητας: 12[1]/15/20 ns
• Μικρή λειτουργική ισχύς
Δραστηριότητα: ICC = 180 mA (τυπική)
∆ιαμονή: ISB3 = 0,05 mA (τυπική)
• Πλήρως ασύγχρονη λειτουργία
• Αυτόματη απενεργοποίηση
• Επεκτάσιμη λεωφορεία δεδομένων σε 16/18 bits ή περισσότερο χρησιμοποιώντας το Master/Slave chip select όταν χρησιμοποιείτε περισσότερες από μία συσκευές
• Λογική διαιτησίας στο τσιπ
• Συμπεριλαμβάνονται σέμαφορ για να επιτρέπεται η χειραψία λογισμικού μεταξύ λιμένων
• Σφραγίδες INT για την επικοινωνία λιμένα με λιμένα
• Διπλό τσιπ επιτρέπει
• Επιλέξτε την πινακίδα για το Master ή το Slave
• Εμπορικές και βιομηχανικές θερμοκρασίες
• Διαθέσιμο σε TQFP 100 πινών
