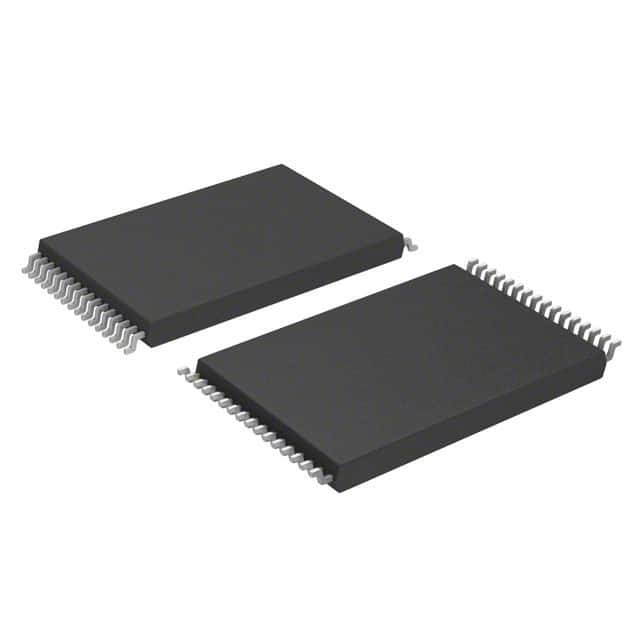

NM27C010T120 IC EPROM 1MBIT PARALLEL 32TSOP σε μισό

Γενική περιγραφή

Το NM27C010 είναι υψηλής απόδοσης, 1,048, 576-bit Ηλεκτρικά προγραμματιζόμενη UV διαγράφεται μόνο ανάγνωση μνήμη. Είναι οργανωμένη ως 128K-λέξεις 8 bits το καθένα. Η συμβατότητα της καρφίτσα με byte-wide JEDEC EPROMs επιτρέπει αναβαθμίσεις μέσω 8 Mbit EPROMs.Το χαρακτηριστικό "Don't Care" κατά τη διάρκεια των λειτουργιών ανάγνωσης επιτρέπει επεκτάσεις μνήμης από 1M σε 8M bits χωρίς αλλαγές στην κυκλική πλακέτα.
Το NM27C010 μπορεί να αντικαταστήσει απευθείας τις EPROM χαμηλότερης πυκνότητας 28 πινών προσθέτοντας μια γραμμή διευθύνσεων A16 και VCC jumper.Κατά τη διάρκεια της φυσιολογικής λειτουργίας ανάγνωσης PGM και VPP είναι σε μια κατάσταση "Don't Care", η οποία επιτρέπει διευθύνσεις υψηλότερης τάξηςΑυτό επιτρέπει αναβαθμίσεις μνήμης σε 8M bits χωρίς αλλαγές υλικού.Το NM27C010 προσφέρεται επίσης σε ένα πλαστικό DIP 32 πινών με την ίδια διαδρομή αναβάθμισης.

Χαρακτηριστικά

■ CMOS υψηλής απόδοσης
Χρόνος πρόσβασης 70 ns
■ Γρήγορη απενεργοποίηση για συμβατότητα μικροεπεξεργαστή
■ Απλοποιημένη πορεία αναβάθμισης
Το VPP και το PGM είναι “Don't Care” κατά την κανονική λειτουργία ανάγνωσης.
■ Κωδικός αναγνώρισης του κατασκευαστή
■ Ταχεία προγραμματισμός
■ Τυπικές διαμορφώσεις καρφίτ JEDEC
Πακέτο PDIP 32 πινών
Πλάκα PLCC 32 πινών
Πλάκα CERDIP 32 πινών
