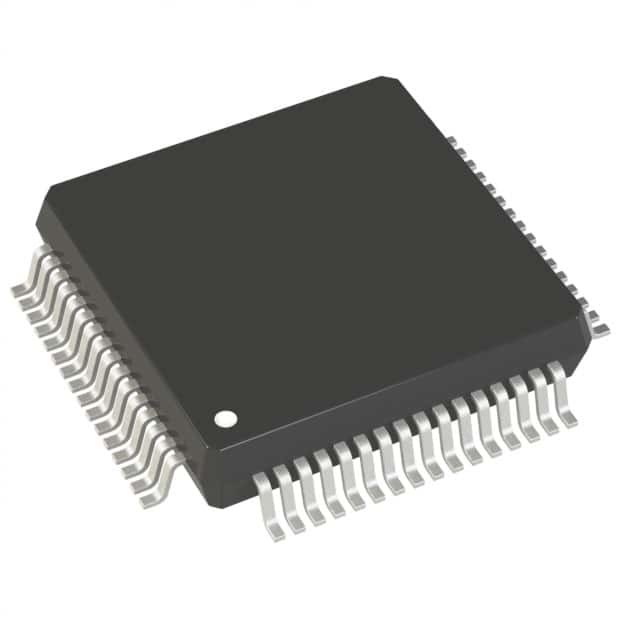

Σταθερό ολοκληρωμένο κύκλωμα DAS ΠΑΧ AD7606BSTZ δεκαεξάμπιτο 64LQFP αποκτήσεων στοιχείων 200K
| Μάρκα | Analog Devices Inc. |
|---|---|
| Αριθμό μοντέλου | AD7606BSTZ |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | αντιστατικά τσάντα & κουτί από χαρτόνι |
| Χρόνος παράδοσης | 3-5 ημέρες εργασίας |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | στο απόθεμα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Τύπος | Σύστημα αποκτήσεων στοιχείων (DAS), ΠΑΧ | Αριθμός καναλιών | 8 |
|---|---|---|---|
| Ψήφισμα (κομμάτια) | 16 β | Ποσοστό δειγματοληψίας (ανά δευτερόλεπτο) | 200k |
| Διεπαφή στοιχείων | DSP, MICROWIRE™, παράλληλος, QSPI™, παρουσίαση σε συνέχειες, SPI™ | Πηγή ανεφοδιασμού τάσης | Αναλογικός και ψηφιακός |
| Τάση - ανεφοδιασμός | 2.3V ~ 5.25V, 4.75V ~ 5.25V | Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση | 64-LQFP |
| Συσκευασία συσκευών προμηθευτών | 64-LQFP (10x10) | ||
| Επισημαίνω | Σταθερό ολοκληρωμένο κύκλωμα αποκτήσεων στοιχείων,200K ολοκληρωμένο κύκλωμα αποκτήσεων στοιχείων,AD7606BSTZ |
||
Περιγραφή προϊόντων
AD7606BSTZ ολοκληρωμένο κύκλωμα DAS/ADC δεκαεξάμπιτο 200K 64LQFP Analog Devices Inc.
Λεπτομέρειες προϊόντων
ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
Τα ad76061/ad7606-6/ad7606-4 είναι δεκαεξάμπιτη, ταυτόχρονη δειγματοληψία, αναλογικά σε ψηφιακό συστήματα αποκτήσεων στοιχείων (DAS) με οκτώ, έξι, και τέσσερα κανάλια, αντίστοιχα. Κάθε μέρος περιέχει την αναλογική προστασία σφιγκτηρών εισαγωγής, ένα second-order antialiasing φίλτρο, έναν ενισχυτή διαδρομή-και-λαβής, έναν δεκαεξάμπιτο μετατροπέα προσέγγισης ανακατανομής δαπανών διαδοχικό αναλογικό σε ψηφιακό (ΠΑΧ), ένα εύκαμπτο ψηφιακό φίλτρο, μια αναφορά 2,5 Β και έναν απομονωτή αναφοράς, και τις τμηματικές και παράλληλες διεπαφές υψηλής ταχύτητας.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
8/6/4 ταυτόχρονα επιλεγείσες εισαγωγέςΗ αληθινή διπολική αναλογική εισαγωγή κυμαίνεται: ±10 Β, ±5 Β
Ενιαίος αναλογικός ανεφοδιασμός 5 Β και 2,3 Β σε 5 Β VDRIVE
Λύση αποκτήσεων πλήρως ολοκληρωμένων δεδομένων
Αναλογική προστασία σφιγκτηρών εισαγωγής
Απομονωτής εισαγωγής με 1 αναλογική σύνθετη αντίσταση εισαγωγής MΩ
Second-order antialiasing αναλογικό φίλτρο
Ακριβείς αναφορά -τσιπ και απομονωτής αναφοράς
δεκαεξάμπιτη ΠΑΧ με το kSPS 200 σε όλα τα κανάλια
Ικανότητα Oversampling με το ψηφιακό φίλτρο
Εύκαμπτη παράλληλη/τμηματική διεπαφή
SPI/QSPI™/MICROWIRE™/DSP συμβατό σύστημα
Απόδοση
7 kV ESD εκτίμηση στα αναλογικά κανάλια εισαγωγής
95,5 DB SNR, −107 DB THD
±0.5 LSB INL, ±0.5 LSB DNL
Μικρή δύναμη: 100 MW
Εφεδρικός τρόπος: 25 MW
συσκευασία 64 μολύβδου LQFP
ΕΦΑΡΜΟΓΕΣ
Συστήματα ελέγχου και προστασίας ρευματοδοτώνΠολυφασικός έλεγχος μηχανών
Ενοργάνωση και συστήματα ελέγχου
Multiaxis τοποθετώντας συστήματα
Συστήματα αποκτήσεων στοιχείων (DAS)
Προδιαγραφές
| Ιδιότητες | Αξία ιδιοτήτων |
|---|---|
| Κατασκευαστής | Αναλογικές συσκευές |
| Κατηγορία προϊόντων | ΠΑΧ/DACs |
| Σειρά | AD7606 |
| Προϊόν | Ανάλογο στους ψηφιακούς μετατροπείς |
| Τύπος | Σύστημα αποκτήσεων στοιχείων (DAS), ΠΑΧ |
| Συσκευασία | Εναλλάσσομαι συσκευασία δίσκων |
| Μονάδα-βάρος | 0,012088 oz |
| Μοντάρισμα-ύφος | SMD/SMT |
| Συσκευασία-περίπτωση | 64-LQFP |
| Εισαγωγή-τύπος | Single-Ended |
| Λειτουργώ-θερμοκρασία | -40°C ~ 85°C |
| Μοντάρισμα-τύπος | Η επιφάνεια τοποθετεί |
| Αριθμός--κανάλια | 8 κανάλι |
| Τάση-ανεφοδιασμός | 2.3 Β ~ 5,25 Β, 4,75 Β ~ 5,25 Β |
| Προμηθευτής-συσκευή-συσκευασία | 64-LQFP (10x10) |
| Ψήφισμα-κομμάτια | 16 β |
| Δειγματοληψία-ποσοστό-ανά-δευτερευόντως | 200k |
| Στοιχείο-διεπαφή | DSP, MICROWIRE; , Παράλληλος, QSPI; , Παρουσίαση σε συνέχειες, SPI; |
| Τάση-ανεφοδιασμός-πηγή | Αναλογικός και ψηφιακός |
| Αρχιτεκτονική | SAR |
| Ψήφισμα | δεκαεξάμπιτος |
| Αναφορά-τύπος | Εξωτερικός εσωτερικός |
| Pd-δύναμη-διασκεδασμός | 142 MW |
| Μέγιστη λειτουργούσα θερμοκρασία | + 85 Γ |
| Λειτουργούσα σειρά θερμοκρασίας | - 40 Γ |
| Δύναμη-κατανάλωση | 100 MW |
| Διεπαφή-τύπος | Παράλληλο τμηματικό DSP SPI |
| SNR-σήμα--θόρυβος-αναλογία | 95,5 DB |
| Εξάρτηση ανάπτυξης λογισμικού | Eval-AD7606EDZ |
| Συσκευασία-περίπτωση | Lqfp-64 |
| Κέρδος-λάθος | +/- 32 LSB |
| Αριθμός--μετατροπείς | 1 μετατροπέας |
| Δειγματοληψία-ποσοστό | 200 kS/s |
| INL-ακέραιος-μη γραμμικότητα | +/- 2 LSB |
| DNL-διαφορικός-μη γραμμικότητα | +/- 0,99 LSB |
| Mfr | Analog Devices Inc. |
| Σειρά | - |
| Συσκευασία | Δίσκος |
| Προϊόν-θέση | Ενεργός |
| Τύπος | Σύστημα αποκτήσεων στοιχείων (DAS) ΠΑΧ |
| Αριθμός--κανάλια | 8 |
| Στοιχείο-διεπαφή | DSP MICROWIRE™ παράλληλο QSPI™ τμηματικό SPI™ |
| Τάση-ανεφοδιασμός | 2.3V ~ 5.25V 4.75V ~ 5.25V |
| Συσκευασία-περίπτωση | 64-LQFP |
| Βάση-προϊόν-αριθμός | AD7606 |
Περιγραφές
Οκταδικός καναλιών ενιαίος δίσκος 64-καρφιτσών LQFP της ΠΑΧ SAR 200ksps δεκαεξάμπιτος παράλληλος/τμηματικός
Ανάλογο στους ψηφιακούς μετατροπείς - δειγματοληψία της ΠΑΧ 8Ch w/Bipolar 16B Simult
