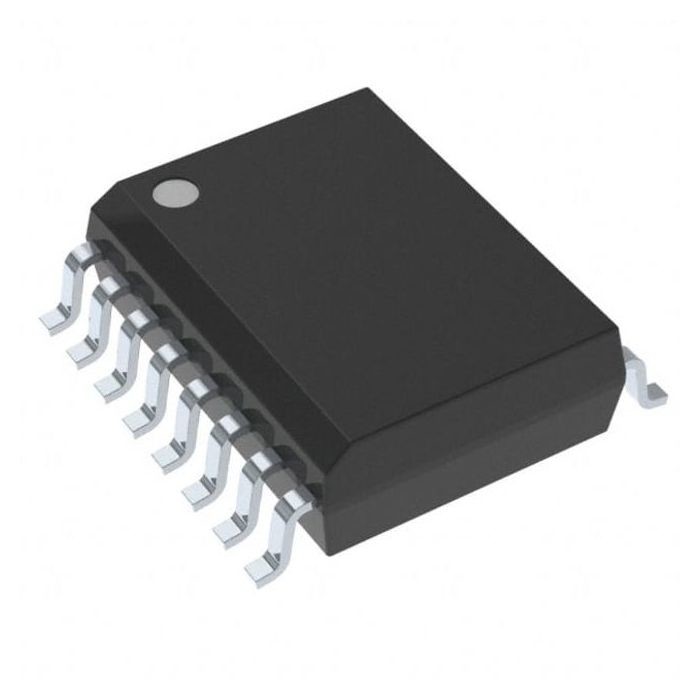

12 ολοκληρωμένο κύκλωμα AD7243ARZ β-ΈΞΩ 16SOIC Analog Devices Inc. αποκτήσεων στοιχείων μπιτ SPI

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Το AD7243 είναι ένα πλήρες 12 μπιτ, μια παραγωγή τάσης, ένας digital-to-analog μετατροπέας με τον ενισχυτή παραγωγής και μια αναφορά τάσης Zener σε ένα μονολιθικό τσιπ CMOS. Καμία εξωτερική περιποίηση δεν απαιτείται για να επιτύχει την πλήρη διευκρινισμένη απόδοση.
Ο ενισχυτής παραγωγής είναι σε θέση +10 Β πέρα από ένα φορτίο 2 kΩ. Οι σειρές τάσης παραγωγής με την ενιαία λειτουργία ανεφοδιασμού είναι 0 Β σε +5 Β ή 0 Β σε +10 Β, ενώ μια πρόσθετη διπολική σειρά παραγωγής ±5 Β είναι διαθέσιμη με τις διπλές προμήθειες. Οι σειρές επιλέγονται χρησιμοποιώντας τον εσωτερικό αντιστάτη κέρδους.
Το σχήμα στοιχείων είναι φυσικό δυαδικό και στις δύο unipolar σειρές, ενώ είτε το αντισταθμισμένο δυαδικό είτε το σχήμα δύο συμπληρώματος μπορεί να επιλεχτεί στη διπολική σειρά. Μια λειτουργία CLR παρέχεται που θέτει την παραγωγή σε 0 Β και στις unipolar σειρές και στη διπολική σειρά δύο συμπληρώματος, ενώ με το δυαδικό σχήμα στοιχείων όφσετ, η παραγωγή τίθεται – REFIN. Αυτή η λειτουργία είναι χρήσιμη ως δύναμη-επάνω επαναρυθμίζει δεδομένου ότι επιτρέπει στην παραγωγή για να τεθεί ένα γνωστό επίπεδο τάσης.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

12-κομμάτι CMOS DAC με
Αναφορά τάσης -τσιπ
Ενισχυτής παραγωγής
Τρεις επιλέξιμες σειρές παραγωγής
– 5 Β σε +5 Β, 0 Β σε +5 Β, 0 Β σε +10 Β
Τμηματική διεπαφή
ποσοστό αναπροσαρμογών 300 kHz DAC
Μικρό μέγεθος: 16-μόλυβδος ΕΜΒΥΘΙΣΗ ή SOIC
Μη γραμμικότητα: ±1/2 LSB TMIN ΣΕ TMAX
Χαμηλής ισχύος διασκεδασμός: 100 MW χαρακτηριστικός

ΕΦΑΡΜΟΓΕΣ

Έλεγχος διεργασίας
Βιομηχανική αυτοματοποίηση
Συστήματα επεξεργασίας ψηφιακού σήματος
Εισόδου-εξόδου λιμένες
