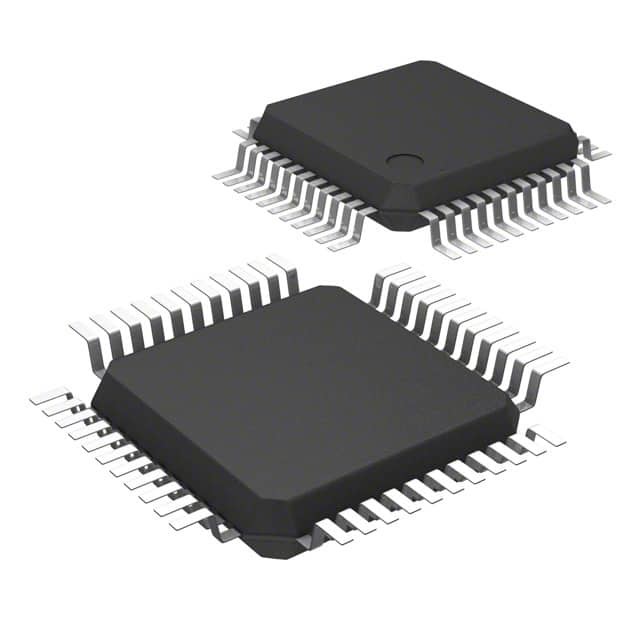

216K επιφάνεια τσιπ ολοκληρωμένου κυκλώματος της ΠΑΧ 24 μπιτ τοποθετούν, ακουστικό τσιπ ολοκληρωμένου κυκλώματος 44LQFP AK5388AEQ

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Το AK5388 είναι ένα 24bit, 216kHz που επιλέγει το μετατροπέα 4 καναλιών A/D για τα ακουστικά συστήματα υψηλών σημείων. Ο διαμορφωτής στο AK5388 χρησιμοποιεί την ενισχυμένη διπλή αρχιτεκτονική κομματιών AKM, επιτρέποντας στο AK5388 για να πραγματοποιήσει την υψηλή ακρίβεια και το χαμηλότερο κόστος. Το AK5388 επιτυγχάνει τη δυναμική περιοχή και 110dB S/N+D 120dB), και ένας προαιρετικός μονο τρόπος επεκτείνει τη δυναμική περιοχή σε 123dB. Το ψηφιακό φίλτρο AK5388 χαρακτηρίζει μια τροποποιημένη αρχιτεκτονική του FIR που ελαχιστοποιεί την καθυστέρηση ομάδας διατηρώντας την άριστη γραμμική απάντηση φάσης. Έτσι η συσκευή είναι κατάλληλη για τις επαγγελματικές ακουστικές εφαρμογές συμπεριλαμβανομένης της καταγραφής, της υγιούς ενίσχυσης, των αποτελεσμάτων επεξεργαμένος, των υγιών καρτών, και των δεκτών υψηλών σημείων A/V. Το AK5388 είναι διαθέσιμο στη συσκευασία 44pin LQFP.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

Ποσοστό δειγματοληψίας: 8kHz ~ 216kHz
Πλήρεις διαφορικές εισαγωγές
S (N+D): 110dB
Ο ΔΡ, S/N: 120dB (μονο τρόπος: 123dB)
Κοντό ψηφιακό φίλτρο καθυστέρησης (GD=12.6/fs)
•Passband: 0~21.648kHz (@fs=48kHz)
•Κυματισμός: 0.01dB
•Stopband: 80dB
Ψηφιακό HPF
Παροχή ηλεκτρικού ρεύματος: 4.75 ~ 5.25V (ανάλογο), 3,0 ~ 3.6V (ψηφιακά)
Σχήμα παραγωγής: 24bit MSB που δικαιολογείται, I2S ή TDM
Καταρράκτης TDM I/F: 8ch/48kHz, 4ch/96kHz, 4ch/192kHz
Τρόπος κυρίου & σκλάβων
Σημαία υπερχείλισης
Διασκεδασμός δύναμης: 575 MW (@fs=48kHz)
Συσκευασία: 44pin LQFP
