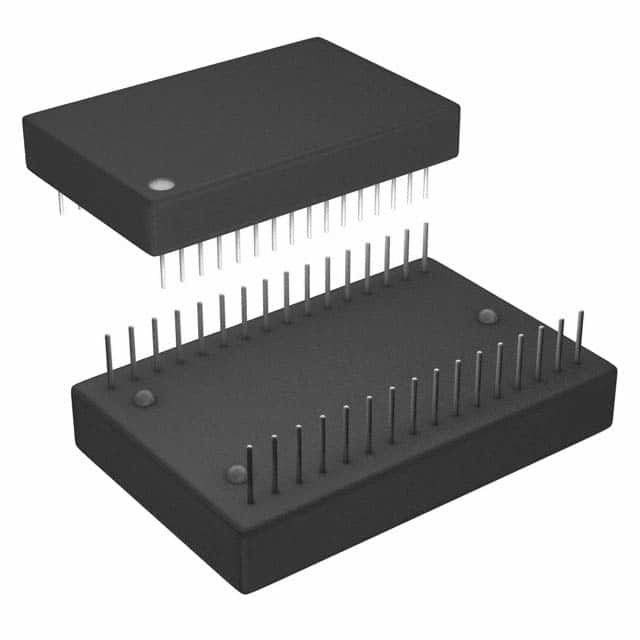

28EDIP πρακτικό ολοκληρωμένο κύκλωμα ρολογιών και συγχρονισμού, σε πραγματικό χρόνο ολοκληρωμένο κύκλωμα ρολογιών DS1286

Χαρακτηριστικά γνωρίσματα, εφαρμογές

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

Παρακολουθεί των εκατοστών των δευτερολέπτων, πρακτικά, ώρες, ημέρες, ημερομηνία του μήνα, των μηνών, και των ετών η έγκυρη αποζημίωση έτους πηδήματος στο χρονόμετρο 2100 φυλάκων ξαναξεκινά προγράμματα μιας τα εκτός ελέγχου επεξεργαστών συναγερμών λειτουργίας το πραγματικό - χρόνος - σχετικό ενσωματωμένο δραστηριότητες ενεργειακό κύτταρο λίθιου διατηρεί το χρόνο, φύλακας, RAM χρηστών, και οι πληροφορίες συναγερμών προγραμματίσημες διακόπτουν και τα τετραγωνικά αποτελέσματα κυμάτων διατηρούν το ίχνος 28 καρφιτσών JEDEC που όλοι οι κατάλογοι είναι χωριστά προσπελάσιμοι μέσω της διεύθυνσης και η ακρίβεια λεωφορείων στοιχείων είναι καλύτερη από το λεπτό ±1/το μήνα σε 25°C μεγαλύτερο από 10 έτη ελλείψει VCC 50 ψηφιολέξεων του RAM χρηστών NV

- Διακόψτε την παραγωγή Α (ανοικτός αγωγός) INTB (INTB) - διακόπτει την παραγωγή Β (ανοικτός αγωγός) A0-A5 - οι εισαγωγές DQ0-DQ7 διευθύνσεων - στοιχεία εισόδου-εξόδου CE - τσιπ επιτρέπουν OE - παραγωγή μας επιτρέψτε - γράφουν επιτρέπουν VCC - +5 βολτ GND - που αλέθεται - καμία σύνδεση SQW - τετραγωνική παραγωγή κυμάτων

ΠΕΡΙΓΡΑΦΗ

Ο φύλακας Timekeeper DS1286 είναι ανεξάρτητος ένας πραγματικός - χρονικό ρολόι, συναγερμός, χρονόμετρο φυλάκων, και χρονόμετρο διαστήματος μια συσκευασία ΕΜΒΎΘΙΣΗΣ 28 καρφιτσών JEDEC. Το DS1286 περιέχει μια ενσωματωμένη πηγή ενέργειας λίθιου και ένα κρύσταλλο χαλαζία που εξαλείφει την ανάγκη για οποιαδήποτε εξωτερικά στοιχεία κυκλώματος. Τα στοιχεία που περιλαμβάνονται μέσα σε 64 οκτώ μπιτ καταλόγους μπορούν να διαβαστούν ή να γραφτούν με τον ίδιο τρόπο με το στατικό RAM bytewide. Το στοιχείο διατηρείται στο φύλακα Timekeeper από τα ευφυή στοιχεία κυκλώματος ελέγχου που ανιχνεύουν τη θέση VCC και γράφουν προστατεύουν τη μνήμη όταν είναι VCC από την ανοχή. Η πηγή ενέργειας λίθιου μπορεί να διατηρήσει τα στοιχεία και πραγματικός - χρόνος για πάνω από 10 έτη ελλείψει VCC. Οι πληροφορίες Timekeeper φυλάκων περιλαμβάνουν τα εκατοστά των δευτερολέπτων, των πρακτικών, των ωρών, της ημέρας, της ημερομηνίας, του μήνα, και του έτους. Η ημερομηνία είναι στο τέλος του μήνα αυτόματα 13 111999

ρυθμισμένος για τους μήνες με λιγότερο από 31 ημέρες, συμπεριλαμβανομένης της διόρθωσης για το έτος πηδήματος. Ο φύλακας Timekeeper αναπτύσσει δραστηριότητες με το σχήμα καθεμίας ή 12 ώρας με έναν δείκτη AM/PM. Το χρονόμετρο φυλάκων παρέχει τα παράθυρα συναγερμών και το συγχρονισμό διαστήματος μεταξύ 0,01 δευτερολέπτων και 99,99 δευτερολέπτων. Ο πραγματικός - ο χρονικός συναγερμός προβλέπει τους προετοιμασμένους χρόνους μέχρι μια εβδομάδα.

Το DS1286 εκτελεί έναν διαβασμένο κύκλο όποτε ΕΜΕΊΣ (γράψτε επιτρέπει) είναι ανενεργό (υψηλός) και το CE (το τσιπ επιτρέπει) και OE (η παραγωγή επιτρέπει) είναι ενεργά (χαμηλός). Η μοναδική διεύθυνση που διευκρινίζεται από τις έξι εισαγωγές διευθύνσεων (A0-A5) καθορίζει που των 64 καταλόγων που προσεγγίζονται. Τα έγκυρα στοιχεία θα είναι διαθέσιμα στους οκτώ οδηγούς παραγωγής στοιχείων μέσα στο tACC (χρόνος πρόσβασης) αφότου το τελευταίο σήμα εισαγωγής διευθύνσεων είναι σταθερό, υπό τον όρο ότι οι χρόνοι πρόσβασης CE και OE ικανοποιούν επίσης. Εάν οι χρόνοι πρόσβασης OE και CE δεν ικανοποιούν, κατόπιν η πρόσβαση στοιχείων πρέπει να μετρηθεί από το τελευταίο εμφανιζόμενο σήμα OE) και η περιοριστική παράμετρος είναι είτε tCO για το CE είτε το toe για OE παρά να εξεταστεί η πρόσβαση.

Είναι γράφει τον τρόπο όποτε ΕΜΕΙΣ (γράψτε επιτρέπει) και το CE (το τσιπ επιτρέπει) σήματα είμαστε στο ενεργό (χαμηλό) κράτος αφότου οι εισαγωγές διευθύνσεων είναι σταθερές. Η τελευταία εμφανιζόμενη μειωμένη άκρη ή θα καθορίσουμε ότι η έναρξη γράφει τον κύκλο. Γράψτε ότι ο κύκλος ολοκληρώνεται από το προηγούμενο CE ακρών αύξησης ή ΕΜΕΊΣ. Όλες οι εισαγωγές διευθύνσεων πρέπει να κρατηθούν έγκυρες σε όλο γράφουν τον κύκλο. Πρέπει να επιστρέψουμε στο υψηλό κράτος για ένα ελάχιστο κράτος αποκατάστασης (tWR) προτού να μπορέσει να αρχίσει ένας άλλος κύκλος. Τα στοιχεία πρέπει να ισχύσουν στο λεωφορείο στοιχείων με την αρκετή οργάνωση στοιχείων (tDS) και το χρόνο λαβής στοιχείων (tDH) όσον αφορά το προηγούμενο CE ακρών αύξησης ή ΕΜΕΊΣ. Το σήμα ελέγχου OE πρέπει να κρατηθεί ανενεργό (υψηλός) κατά τη διάρκεια γράφει τους κύκλους για να αποφύγει τον ισχυρισμό λεωφορείων. Εντούτοις, εάν το λεωφορείο παραγωγής έχει επιτραπεί (CE και OE ενεργά), κατόπιν θα θέσουμε εκτός λειτουργίας τα αποτελέσματα στο tODW από τη μειωμένη άκρη της.

Ο φύλακας Timekeeper παρέχει την πλήρη λειτουργική ικανότητα όταν VCC είναι μεγαλύτερο από 4,5 βολτ και γράφει προστατεύει το περιεχόμενο καταλόγων 4,25 βολτ σε χαρακτηριστικό. Το στοιχείο διατηρείται ελλείψει VCC χωρίς οποιαδήποτε στοιχεία κυκλώματος πρόσθετης υποστήριξης. Το DS1286 ελέγχει συνεχώς VCC. Εάν αποσυντεθεί η τάση ανεφοδιασμού, ο φύλακας Timekeeper θα γράψει αυτόματα - προστατευθείτε και όλες οι εισαγωγές στους καταλόγους γίνονται «δεν φροντίζουν.» Και INTA και INTB (INTB) είναι ανοικτά αποτελέσματα αγωγών. Τα δύο διακόπτουν και το εσωτερικό ρολόι συνεχίζει να τρέχει ανεξάρτητα από το επίπεδο του VCC. Εντούτοις, είναι σημαντικό να ασφαλιστεί ότι σηκώστε τους αντιστάτες που χρησιμοποιούνται με διακόπτει τις καρφίτσες δεν τραβιέται ποτέ σε μια αξία που είναι μεγαλύτερη από VCC 0.3V. Σαν VCC πτώσεις κάτω από περίπου 3,0 βολτ, ένα κύκλωμα μετατροπής δύναμης ανοίγει την πηγή ενέργειας λίθιου για να διατηρήσει το ρολόι, και τη λειτουργία στοιχείων χρονομέτρων. Πρέπει επίσης να ασφαλιστεί ότι κατά τη διάρκεια αυτής της περιόδου (εφεδρικός τρόπος μπαταριών), η τάση παρούσα σε INTA και INTB (INTB) δεν υπερβαίνουν ποτέ 3.0V. Ανά πάσα στιγμή το ρεύμα σε κάθε ένα δεν πρέπει να υπερβεί ή -1,0 μΑ. Εντούτοις, εάν ο ενεργός υψηλός τρόπος επιλέγεται για INTB (INTB), αυτή η καρφίτσα θα πάει μόνο υψηλή παρουσία VCC. Κατά τη διάρκεια δύναμη-επάνω, όταν συνδέουν VCC άνοδοι επάνω από περίπου 3,0 βολτ, το κύκλωμα μετατροπής δύναμης εξωτερικό VCC και αποσυνδέουν την εσωτερική πηγή ενέργειας λίθιου. Η κανονική λειτουργία μπορεί να επαναλάβει αφότου υπερβαίνει VCC 4,5 βολτ για μια περίοδο κας 150.

Ο φύλακας Timekeeper έχει 64 καταλόγους που είναι 8 μπιτ ευρείς που περιέχει όλο τον Timekeeping, συναγερμό, φύλακα, έλεγχο, και τις πληροφορίες στοιχείων. Το ρολόι, το ημερολόγιο, ο συναγερμός, και οι κατάλογοι φυλάκων είναι θέσεις μνήμης που περιέχουν τα εξωτερικά (χρήστης-προσιτός) και εσωτερικά αντίγραφα των στοιχείων. Τα εξωτερικά αντίγραφα είναι ανεξάρτητα από τις εσωτερικές λειτουργίες εκτός από το ότι ενημερώνονται περιοδικά από την ταυτόχρονη μεταφορά του αυξημένου εσωτερικού αντιγράφου (δείτε το σχήμα 1). Τα κομμάτια καταλόγων εντολής επηρεάζονται και από τις εσωτερικές και εξωτερικές λειτουργίες. Αυτός ο κατάλογος θα συζητηθεί αργότερα. Οι 50 ψηφιολέξεις των καταλόγων RAM μπορούν μόνο να προσεγγιστούν από το εξωτερικό λεωφορείο διευθύνσεων και στοιχείων. Οι κατάλογοι και το Α περιέχουν τις πληροφορίες ώρας της ημέρας και ημερομηνίας (δείτε το σχήμα 2). Οι πληροφορίες ώρας της ημέρας αποθηκεύονται σε BCD. Οι κατάλογοι 3, 5, και 7 περιέχουν τις πληροφορίες συναγερμών ώρας της ημέρας. Οι πληροφορίες συναγερμών ώρας της ημέρας αποθηκεύονται σε BCD. Ο κατάλογος Β είναι ο κατάλογος εντολής και οι πληροφορίες σε αυτόν τον κατάλογο είναι δυαδικές. Οι κατάλογοι Γ και Δ είναι οι κατάλογοι συναγερμών φυλάκων και οι πληροφορίες που αποθηκεύονται σε αυτούς τους δύο καταλόγους είναι σε BCD. Οι κατάλογοι Ε μέσω 3F είναι ψηφιολέξεις χρηστών και μπορούν να χρησιμοποιηθούν για να περιέχουν τα στοιχεία κατά την κρίση του χρήστη.
